ArcBox : réduire le risque d'incendie photovoltaïque
Boîtier de sécurité anti-arc pour connecteurs MC4
Testé au feu par KIWA, ZAG & Loughborough
Pourquoi installer un ArcBox contre l'incendie photovoltaïque ?
| Critère | Connexion protégée par ArcBox | Connecteur MC4 non protégé |
|---|---|---|
| Confinement de l'arc | Arc contenu dans un matériau réfractaire | Arc exposé aux matériaux combustibles |
| Propagation du feu | Aucune propagation (> 5 min d'arc en test) | Risque de propagation à la toiture |
| Protection environnementale | Pluie, soleil, vent, rongeurs, oiseaux | Connecteur exposé aux intempéries |
| Température de service | Ventilée, sans déclassement du courant | Échauffement possible en cas de défaut |
| Validation indépendante | KIWA, ZAG, université de Loughborough | Aucune |
| Coût | Faible, par connecteur, pose en secondes | Coût d'un sinistre potentiellement lourd |
L'ArcBox, une réponse simple au risque d'incendie photovoltaïque
L’ArcBox est un boîtier conçu pour réduire le risque d’incendie photovoltaïque. En effet, il se clipse en quelques secondes autour d’un connecteur DC solaire, comme un MC4. Ainsi, en cas d’arc électrique, il confine la chaleur et les flammes. De cette façon, le feu ne se propage pas aux matériaux combustibles voisins.
Le connecteur DC reste le point faible d’une installation solaire. D’abord, il est assemblé des millions de fois par an, parfois dans de mauvaises conditions. Ensuite, une simple erreur de pose suffit à créer un défaut d’arc. Par conséquent, un connecteur mal serti peut déclencher un incendie.
L’ArcBox répond directement à ce danger. Il est fabriqué dans un matériau réfractaire haute température, issu des technologies de fours industriels. De plus, son efficacité a été vérifiée par des laboratoires indépendants. Il s’agit donc d’une mesure simple, peu coûteuse et redoutablement efficace.
✅ Pourquoi choisir l'ArcBox contre l'incendie photovoltaïque ?
- 🔥 Confine l'arc électrique dans un matériau réfractaire haute température.
- 🛡️ Empêche la propagation du feu aux matériaux combustibles environnants.
- 💧 Passe-câbles étanches + ventilation : évite l'humidité et l'échauffement.
- 🐦 Protège le connecteur de la pluie, du soleil, des rongeurs et des oiseaux.
- ⚡ Compatible MC4 : câbles de 4 à 6 mm², Ø 5,4 à 6,4 mm.
- 🧪 Efficacité validée par KIWA, ZAG et l'université de Loughborough.
- 🔧 Installation en quelques secondes, sans déclassement du courant.
- 🏠 Idéal en BIPV, toitures combustibles et sites à risque élevé.
une mesure simple contre l'incendie photovoltaïque
Connecteurs MC4 : première cause d'incendie photovoltaïque
Le connecteur DC est un point de défaillance majeur des installations solaires. En effet, la recherche sur les incendies solaires l’identifie comme un point de départ fréquent. D’abord, chaque panneau possède deux câbles munis d’un connecteur enfichable. Ensuite, l’installateur réalise des millions de ces raccords chaque année. Toutefois, une erreur simple suffit à créer un défaut d’arc.
Un connecteur MC4 forme normalement une liaison étanche et verrouillée. Cependant, il ne peut plus être séparé une fois enclenché. Or, s’il est mal enfiché, le verrou ne s’engage pas. Par conséquent, la tension du câble finit par écarter les deux moitiés. Un espace se crée alors, et l’électricité forme un arc à haute température.
❓ Pourquoi un connecteur MC4 peut-il provoquer un incendie photovoltaïque ?
D'abord, une insertion incomplète laisse le connecteur non verrouillé. Ainsi, la tension du câble peut le désengager. Par conséquent, un espace apparaît et l'électricité forme un arc.
Ensuite, un sertissage de mauvaise qualité augmente la résistance. De même, un montage humide favorise la corrosion. En effet, la résistance monte, puis la température aussi. Le boîtier plastique finit par fondre, ce qui ouvre un arc à haute température.
Par ailleurs, il n'existe pas de norme unique pour ces connecteurs. En effet, le MC4 d'origine appartient à Stäubli. Toutefois, de nombreux fabricants proposent des modèles « compatibles MC4 ». Or, croiser deux marques (cross-mating) compromet la fiabilité du contact dans le temps.
Enfin, ces défauts se concentrent sur les câbles rallongés par l'installateur. C'est pourquoi une évaluation des risques reste indispensable. De cette façon, l'ArcBox protège en priorité les connexions les plus exposées à l'incendie photovoltaïque.

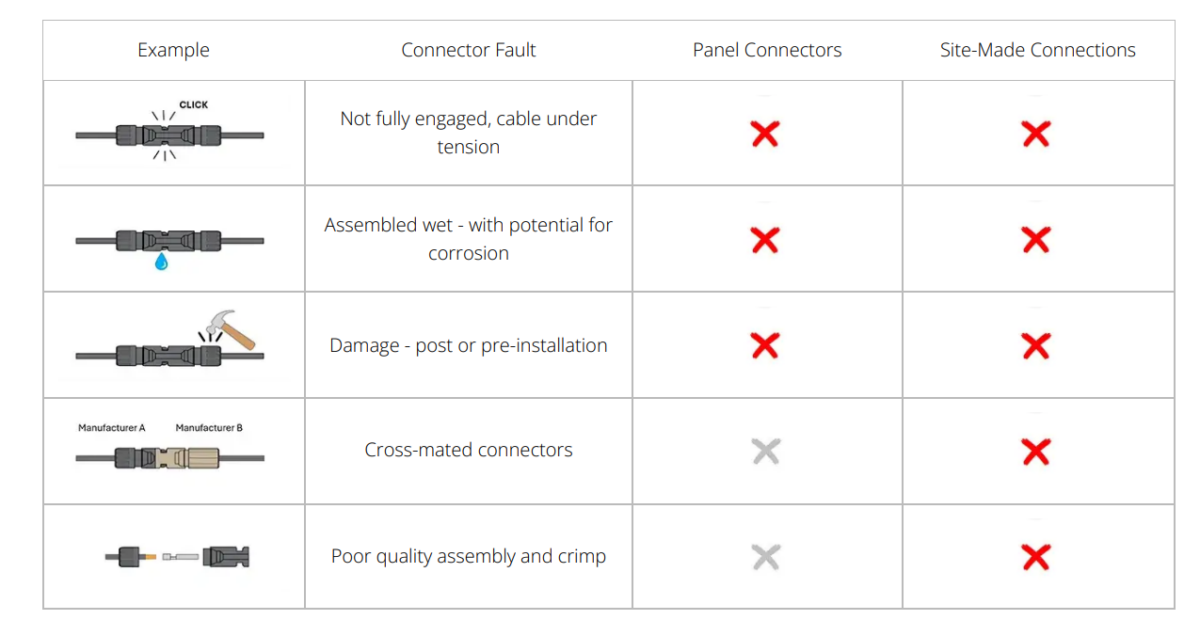

Plusieurs erreurs simples peuvent transformer un connecteur en point de départ d’incendie. Voici les principales :
- Insertion incomplète. Le connecteur n’est pas verrouillé. Ainsi, la tension du câble le désengage. Puis un arc se forme dans l’espace créé.
- Sertissage ou assemblage de mauvaise qualité. La résistance de contact augmente. Par conséquent, l’échauffement s’accélère et le risque d’arc grimpe.
- Montage humide et corrosion. L’eau stagnante attaque les contacts métalliques. En effet, la corrosion élève la température jusqu’à faire fondre le boîtier.
- Connecteurs croisés (cross-mating). Deux marques « compatibles MC4 » sont associées. Toutefois, la tenue du contact n’est plus garantie dans le temps.
- Dommages avant ou après la pose. Un connecteur abîmé perd son étanchéité. De cette façon, l’humidité et l’arc trouvent une porte d’entrée.
Comment l'ArcBox limite l'incendie photovoltaïque

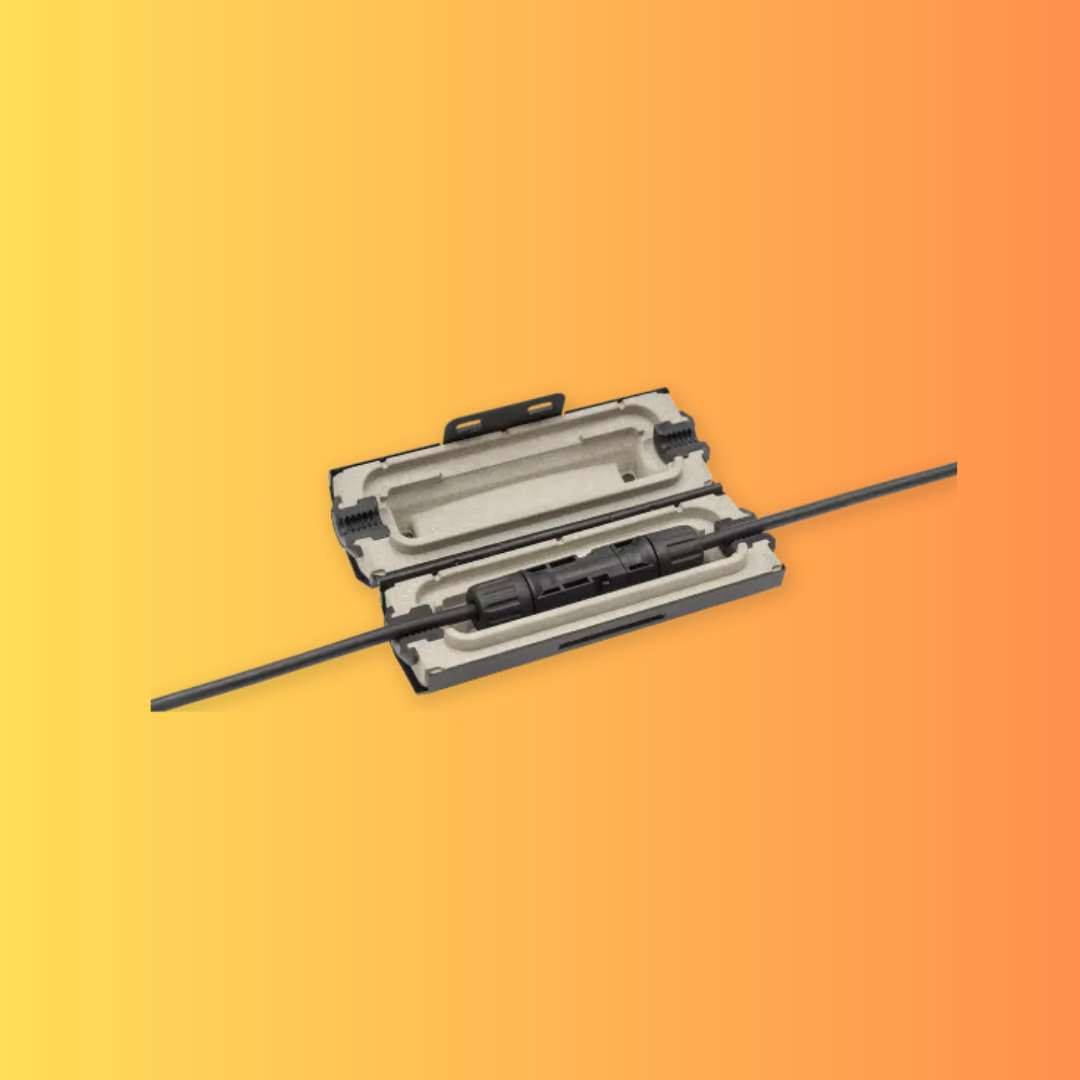

L’ArcBox repose sur un principe simple : le confinement. D’abord, ses deux demi-coques articulées s’enclenchent autour du connecteur DC. Ensuite, elles enferment ce dernier dans un matériau réfractaire haute température. Ce matériau provient des technologies utilisées dans les creusets et les fours. Ainsi, en cas d’arc, la chaleur reste contenue à l’intérieur du boîtier.
Par ailleurs, le connecteur est maintenu suspendu entre deux passe-câbles étanches. De cette façon, il ne repose jamais sur les câbles eux-mêmes. En outre, des bouches de ventilation et de drainage évacuent l’humidité. Elles maintiennent aussi le connecteur dans sa plage de température, tout en laissant passer le courant nominal.

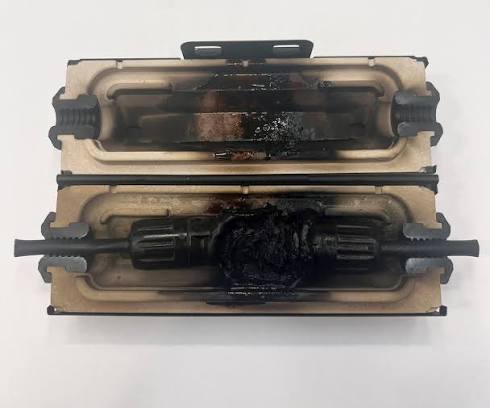

Un arc électrique dégage une énergie considérable. En effet, sa température dépasse largement le point de fusion des métaux. Toutefois, le matériau de l’ArcBox résiste à ces conditions extrêmes. Par conséquent, le feu ne se propage pas aux matériaux combustibles voisins.
Enfin, l’efficacité de ce confinement a été vérifiée de manière indépendante. En effet, les laboratoires KIWA et ZAG ont confirmé plus de cinq minutes d’arc sans propagation. De plus, l’université de Loughborough a validé le maintien des températures de service. Grâce à cela, aucun déclassement du courant n’est nécessaire.
Où le risque d'incendie photovoltaïque est-il critique ?
🏗️ Des sites où le risque doit être maîtrisé avec soin
D'abord, le solaire s'installe de plus en plus sur des sites sensibles, ou accueillant du public. Ensuite, un arrêt, même temporaire, peut y être très pénalisant. C'est pourquoi l'ArcBox y trouve tout son intérêt :
- 🏛️ BIPV (intégration au bâti) : câblage DC au contact de matériaux combustibles.
- 🏭 Toits plats combustibles : membranes synthétiques ou revêtements bitumés.
- 🏥 Hôpitaux, écoles, maisons de retraite : occupants vulnérables.
- 🏬 Usines et entrepôts : lignes de production critiques, stocks de valeur.
- ⚠️ Bâtiments à matières inflammables ou dangereuses.
- 🌾 Centrales au sol en zone à risque de feu de forêt.

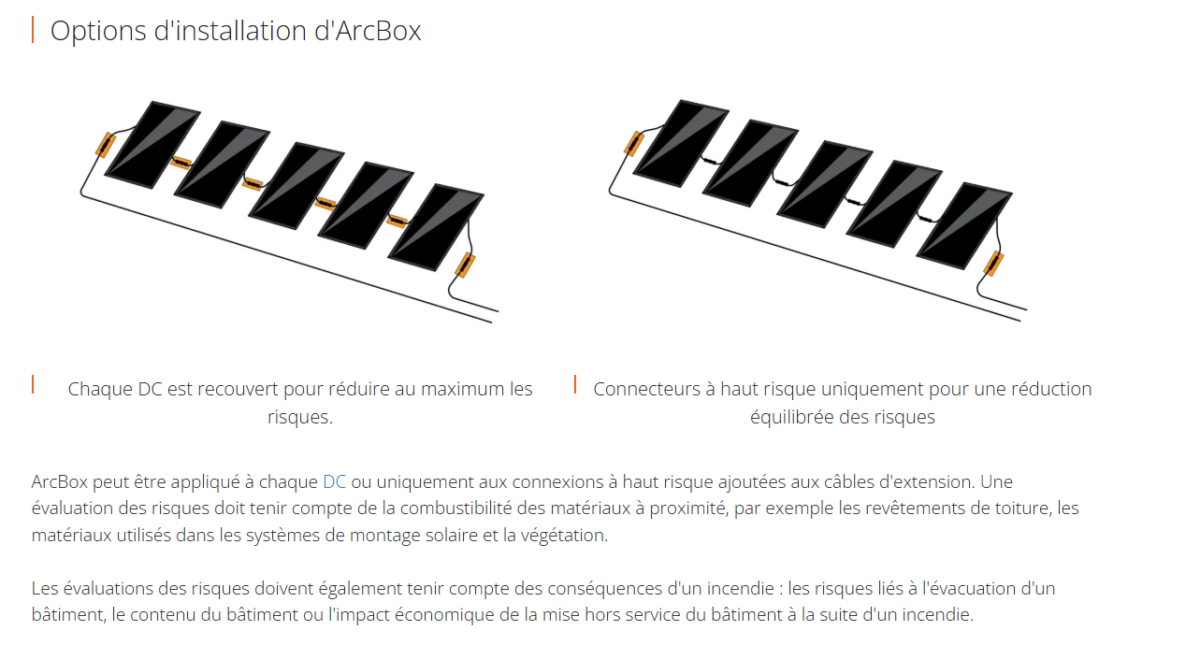

Deux approches de pose selon votre évaluation des risques
L’ArcBox s’adapte à toutes les stratégies de protection. D’abord, vous pouvez l’installer sur chaque connexion DC. Ainsi, vous obtenez une réduction maximale du risque. Ensuite, vous pouvez le réserver aux connexions les plus exposées. Il s’agit alors des raccords réalisés sur site par l’installateur. De cette façon, vous équilibrez le coût et le niveau de protection.
Toutefois, le choix doit reposer sur une évaluation des risques. En effet, celle-ci prend en compte l’usage du bâtiment. De plus, elle intègre la combustibilité des matériaux voisins. Enfin, elle considère les revêtements de toiture, le système de fixation et la végétation. Grâce à cette analyse, vous protégez les points réellement sensibles.
La pose reste simple et rapide. D’abord, raccordez le connecteur DC selon les instructions du fabricant. Ensuite, placez-le dans l’ArcBox, câbles logés dans le passe-câble en deux parties. Puis fermez le boîtier jusqu’au clic du loquet. Enfin, fixez l’ArcBox sur un point de suspension adapté. Attention toutefois : ne le suspendez jamais par les câbles, et évitez tout endroit où l’eau pourrait s’accumuler.
| Support | Compatibilité |
|---|---|
| ARC-M01 | Rail de panneau (boulon en T 8/10 mm) — Schletter FixGrid, Sunfixings, K2 Dome Fix, Van der Valk ValkPro |
| ARC-M02 | Rails jusqu'à 40 mm, 3 orientations — idéal profil bas sur toiture inclinée |

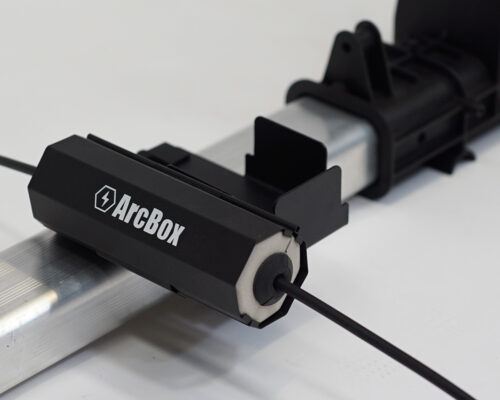

| ARC-M03 | Système Esdec FlatFix (clip de câblage Esdec, 3 orientations) |
| ARC-M04 | Systèmes Renusol FS Pro et FS10 |
| ARC-BM25 / BM30 / BM40 | Liteaux de toiture (22-25 / 30 / 38 mm) — pour PV intégré, derrière modules ou tuiles |
Une efficacité validée par des laboratoires indépendants
🧪 Des tests au feu indépendants
D'abord, le laboratoire de protection incendie KIWA a testé l'ArcBox. En effet, un arc de plus de cinq minutes n'a pas propagé le feu aux matériaux de toiture, en configuration BIPV inclinée.
Ensuite, l'Institut national slovène du bâtiment et du génie civil (ZAG) a confirmé le même résultat sur toit plat. Par ailleurs, le test a également dépassé cinq minutes d'arc sans propagation.
Enfin, l'université de Loughborough a vérifié la tenue en température. En effet, les connecteurs restent dans les limites recommandées par leurs fabricants. Ainsi, l'ArcBox est conforme CE, UKCA et RoHS.
Spécifications techniques de l'ArcBox
| Caractéristique | ArcBox |
|---|---|
| Longueur | 150 mm |
| Largeur | 50 mm |
| Hauteur | 48 mm |
| Poids | 410 g |
| Température ambiante | -40 °C à +85 °C |
| Section de câble compatible | 4 à 6 mm² |
| Diamètre extérieur de câble | 5,4 à 6,4 mm |
| Longueur max. du connecteur DC | 110 mm |
| Diamètre max. du connecteur DC | 20 mm |
| Matériau | Réfractaire haute température |
| Protections intégrées | Passe-câbles étanches, ventilation, drainage |
| Validation | KIWA, ZAG, université de Loughborough |
| Certifications | CE, UKCA, RoHS |
