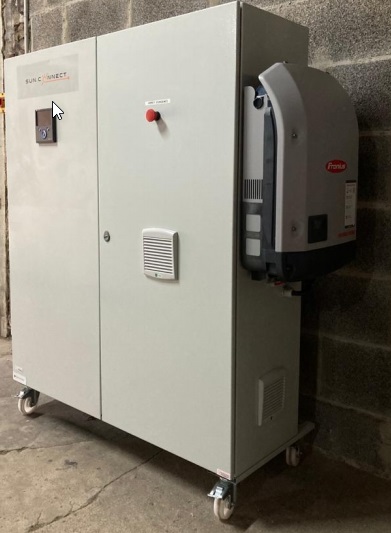

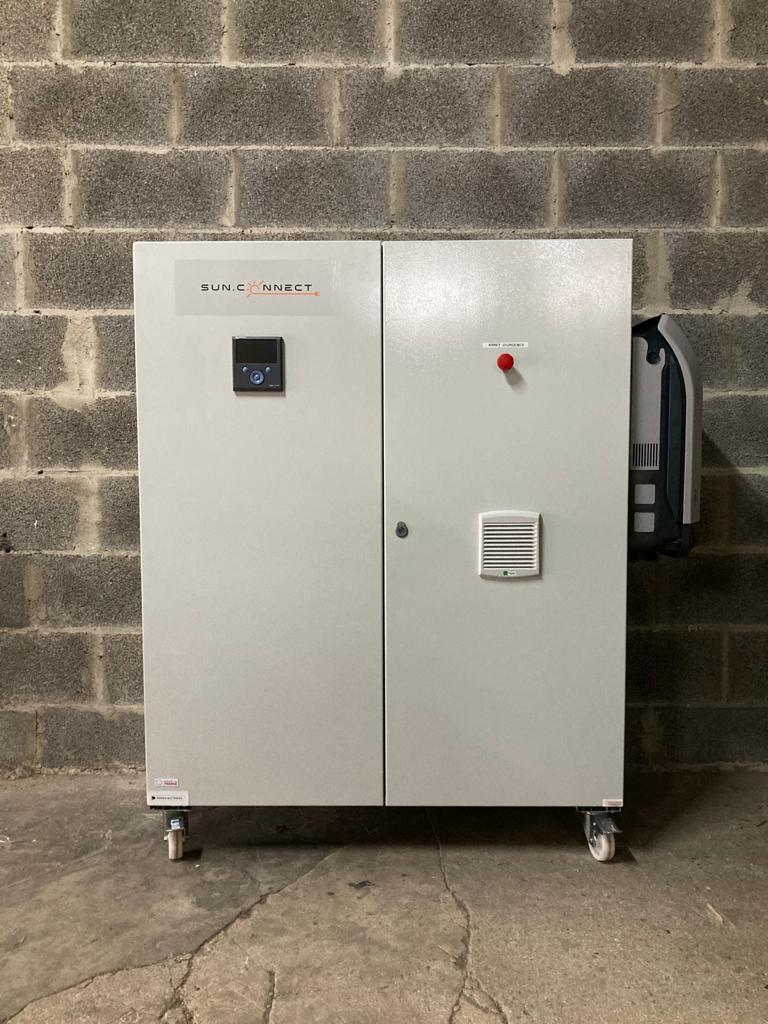

Sun.Connect 5000XA

Le système SUN.CONNECT présente l’avantage d’être pré-montées, assemblées en France par notre partenaire Kamase . Ainsi l’installation en est grandement facilitée,  permettant aux non-initiés de n’avoir que très peu d’intervention à faire pour le branchement de leur système.

Il est conçu pour une utilisation solaire hybride, c’est-à-dire ou le réseau de votre fournisseur est présent. En fonction de l’énergie produit des panneaux solaires, ainsi que de celle de ou des batteries présente, celui-ci complétera l’apport du système si celui-ci n’arrive pas à couvrir l’ensemble des besoins en consommation de votre lieu d’habitation.

La consommation des charges est géré de manière automatique et optimisée, selon l‘ordre de priorité suivant :

1. Consommation en provenance des panneaux solaires
2. Consommation depuis la ou les batteries
3. Consommation depuis le réseau

Ainsi, le client est assuré de consommer en priorité l’énergie renouvelable produite de ses panneaux solaires ou stockée dans la batterie, et en dernier lieu depuis le réseau .Celui-ci sera donc sollicité dans les deux scénarios suivants :
– Batterie trop faiblement chargée (seuil programmable).
– Puissance d’appelle trop importante (auquel cas la différence de puissance sera sollicitée depuis le réseau).

*En option, le client pourra également réinjecter le surplus d’énergie solaire produite par le système vers ENEDIS, sous réserve de disposer d’une CAE et d’un tarif de rachat (EDF OA) et en ayant confié l’installation de ses panneaux solaires et du système à un installateur Quali’PV / RGE.

De même en cas de coupure de courant le système s’active automatiquement et reprend l’alimentation des charges connectées. Ce transfert est si rapide (moins de 20 millisecondes) que le fonctionnement des charges ne sera aucunement perturbé. ( Fonction UPS ). Tout est automatiser, vous n’avez pas besoin d’intervenir sur la platine. Les panneaux et/ou les batteries continueront à alimenter les charges de votre habitation.

Les platines est composés :

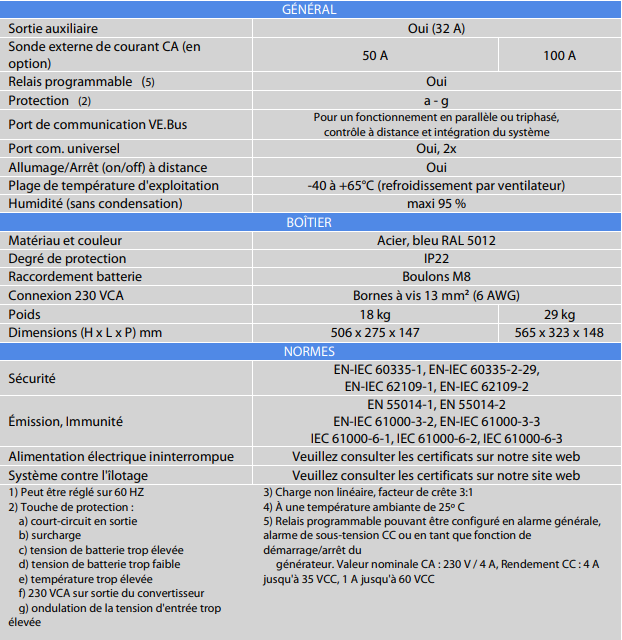

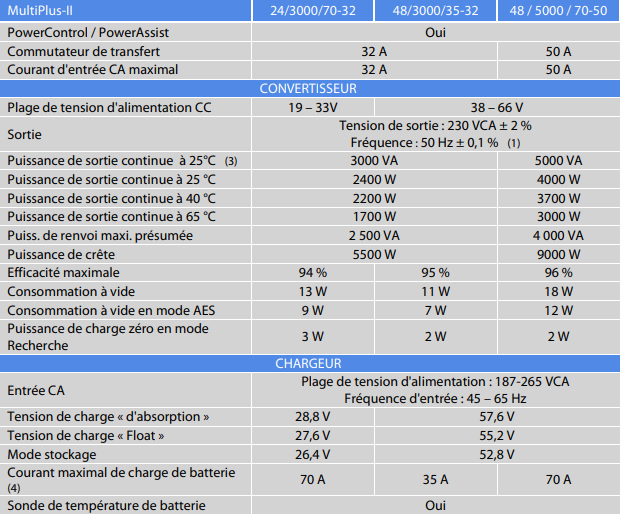

MultiPlus-II 48/5000/70-50 230V

Un MultiPlus, avec la fonctionnalité ESS (Système de stockage d’énergie)

Le MultiPlus-II est un convertisseur/chargeur multifonctionnel avec toutes les caractéristiques du MultiPlus, et une sonde de courant
externe en option qui permet d’accroitre la fonction PowerControl et PowerAssist à 50 A et 100 A respectivement.
Il est également équipé d’un système contre l’îlotage et dispose d’une longue liste de certifications pour de nombreux pays qui ne
cesse d’augmenter concernant l’application ESS. Plusieurs configurations de systèmes sont possibles. Pour davantage de renseignements, consulter le manuel de Conception et d’Installation d’un système ESS.

PowerControl et PowerAssist – Amélioration de la capacité d’alimentation du réseau ou du générateur

Il est possible de paramétrer un courant maximal pour le générateur ou le réseau. Le MultiPlus-II prend alors en compte les autres charges CA et il n’utilisera que l’excédent pour la charge, évitant ainsi toute surcharge de l’alimentation du réseau ou du générateur (Fonction PowerControl).
La fonction PowerAssist donne une dimension supplémentaire au principe du PowerControl Si une forte demande de puissance de pointe est souvent requise pour une courte durée, le MultiPlus-II compensera le manque de puissance du générateur, du réseau par l’énergie provenant de la batterie. Et lorsque la demande diminuera, l’excédent de puissance sera utilisé pour recharger les batteries.

Énergie solaire : Énergie CA disponible même en cas de défaillance du réseau

Le MultiPlus-II peut être utilisé aussi bien hors réseau que connecté à un réseau PV ou à d’autres systèmes d’énergie alternative. Il est
compatible à la fois avec des contrôleurs de charge solaire et des convertisseurs reliés au réseau.

Configuration, suivi et contrôle du système sur site

Les paramètres peuvent être modifiés en quelques minutes grâce au logiciel VEConfigure (un ordinateur de bureau ou portable et une
interface MK3-USB sont nécessaires). Plusieurs options de contrôle et de supervision sont disponibles : Color Control GX, Venus GX, Octo GX, CANvu GX, ordinateur de bureau ou portable, Bluetooth (avec une clé électronique VE.Bus Smart en option), Contrôleur de batterie, Tableau de commande numérique Multi Control.

Puissance démultipliée grâce au fonctionnement en parallèle et en triphasé

Jusqu’à 6 Multi peuvent fonctionner en parallèle pour obtenir davantage de puissance en sortie. Par exemple, six unités 48/5000/70
fourniront une puissance de 25 kW / 30 kVA en sortie et 420 Amps de capacité de charge.
En plus de la connexion en parallèle, trois unités d’un même modèle peuvent être configurées pour une sortie triphasée. Mais ce n’est
pas tout : jusqu’à 6 séries de 3 unités peuvent être raccordées en parallèle pour un convertisseur de 75 kW / 90 kVA et plus de 1200 A de
capacité de charge.

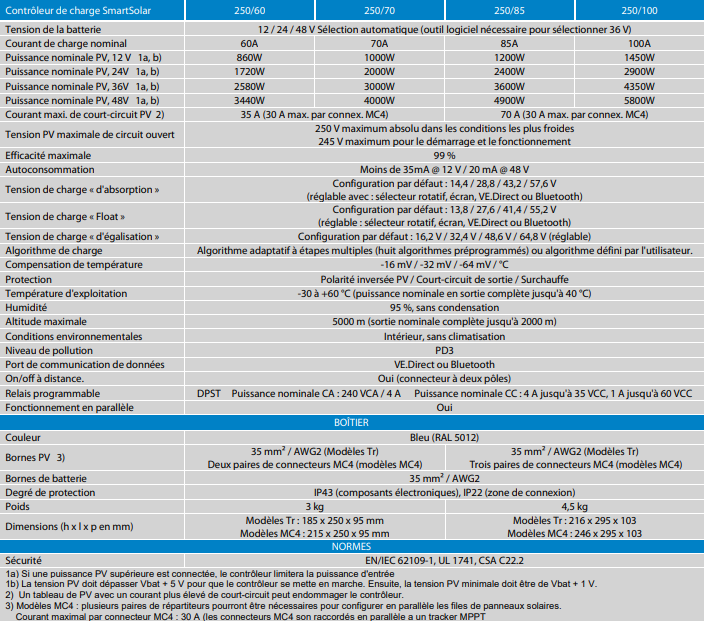

Régulateur de charge Smart Solar Victron Energy MPPT 250/100

Un chargeur solaire récupère l’énergie provenant de vos panneaux solaires, et il la stocke dans vos batteries. Utilisant la technologie la plus récente et la plus rapide, le SmartSolar maximise cette « récolte » d’énergie, en la gérant intelligemment de manière à obtenir une pleine charge le plus rapidement possible. Le SmartSolar maintient votre batterie en état et prolonge sa durée de vie.

Le contrôleur de charge SmartSolar rechargera même une batterie profondément déchargée. Il peut fonctionner avec une tension de batterie aussi basse que 0 V, à condition que les cellules ne soient ni sulfatées de manière permanente ni endommagées.

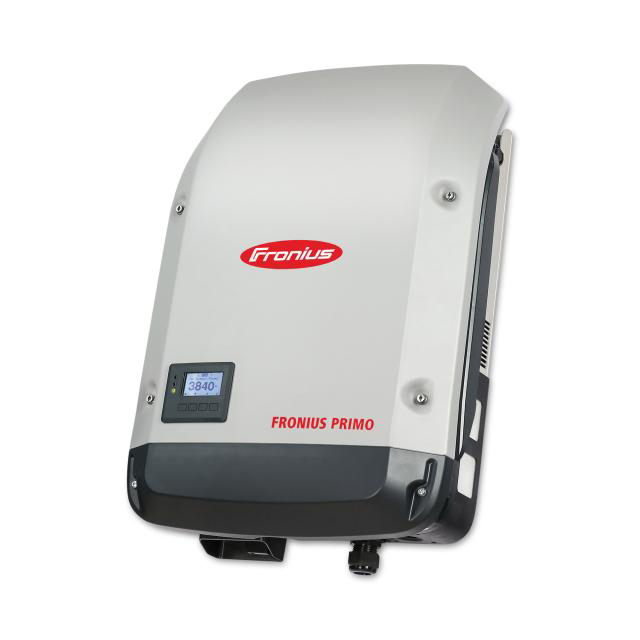

Fronius Primo 3.6-1

L’onduleur Fronius Primo vient parfaitement compléter la génération SnapINverter. Cet onduleur monophasé, sans transformateur, est idéal pour un usage domestique. Le SuperFlex Design innovant permet d’atteindre une flexibilité maximale dans la conception de l’installation, tandis que le système de montage SnapINverter simplifie au maximum l’installation et la maintenance. En outre, le pack de communication intégré de série, contenant un système de gestion de l’énergie, une connexion WLAN, de nombreuses interfaces et bien d’autres options, fait du Fronius Primo un onduleur interactif pour les propriétaires de maisons individuelles.

CATL lithium Powerlite 5,12 kWh

• Technologie  Phosphate de fer lithié (LiFePO4)
•  > 6000 cycles @ 90% DOD.
• Cellules lithium prismatiques CATL, premier fabriquant mondial (fournisseur des véhicules TESLA)
• 5.12 kWh par module.
• Forte puissance, jusqu’à 4 kW en continu par batterie. Extensible jusqu’à 32x unités en parallèle
• Compatible avec les onduleurs Victron, Studer, SMA.
• Utilisation en couplage réseau (hybride) / hors-réseau.
• Nous consulter pour un système complet.

Lien de notre batterie CATL lithium PowerLite
