Description

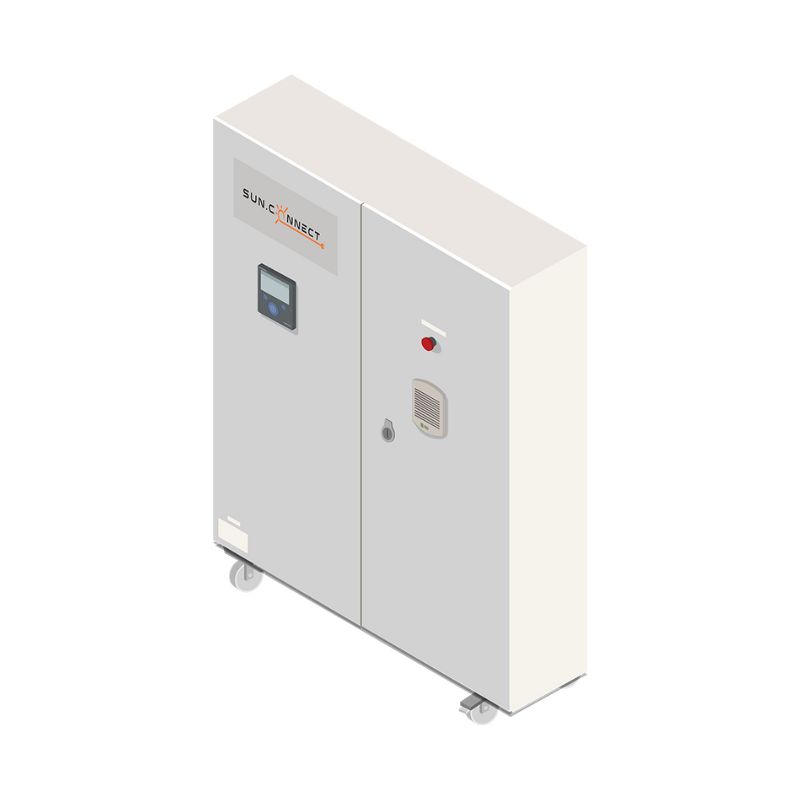

Système solaire autonome précablé triphasé :
Les armoires SUNCONNECT sont des systèmes solaires autonomes précablés, déclinées en version triphasée. Elles présentent l’avantage d’être précablé afin de vous épargner un câblage complexe et fastidieux, source parfois d’erreurs. Elles sont assemblées en France par notre partenaire Kamase . Ainsi l’installation en est grandement facilitée, permettant aux non-initiés de n’avoir que très peu d’intervention à faire pour le branchement de leur système.
Il est conçu pour une utilisation solaire hybride, c’est-à-dire ou le réseau de votre fournisseur est présent. En fonction de l’énergie produit des panneaux solaires, ainsi que de celle de ou des batteries présente, celui-ci complétera l’apport du système si celui-ci n’arrive pas à couvrir l’ensemble des besoins en consommation de votre lieu d’habitation.
La consommation des charges est géré de manière automatique et optimisée, selon l‘ordre de priorité suivant :
1. Consommation en provenance des panneaux solaires
2. Consommation depuis la ou les batteries
3. Consommation depuis le réseau
Ainsi, le client est assuré de consommer en priorité l’énergie renouvelable produite de ses panneaux solaires ou stockée dans la batterie, et en dernier lieu depuis le réseau .Celui-ci sera donc sollicité dans les deux scénarios suivants :
– Batterie trop faiblement chargée (seuil programmable).
– Puissance d’appelle trop importante (auquel cas la différence de puissance sera sollicitée depuis le réseau).

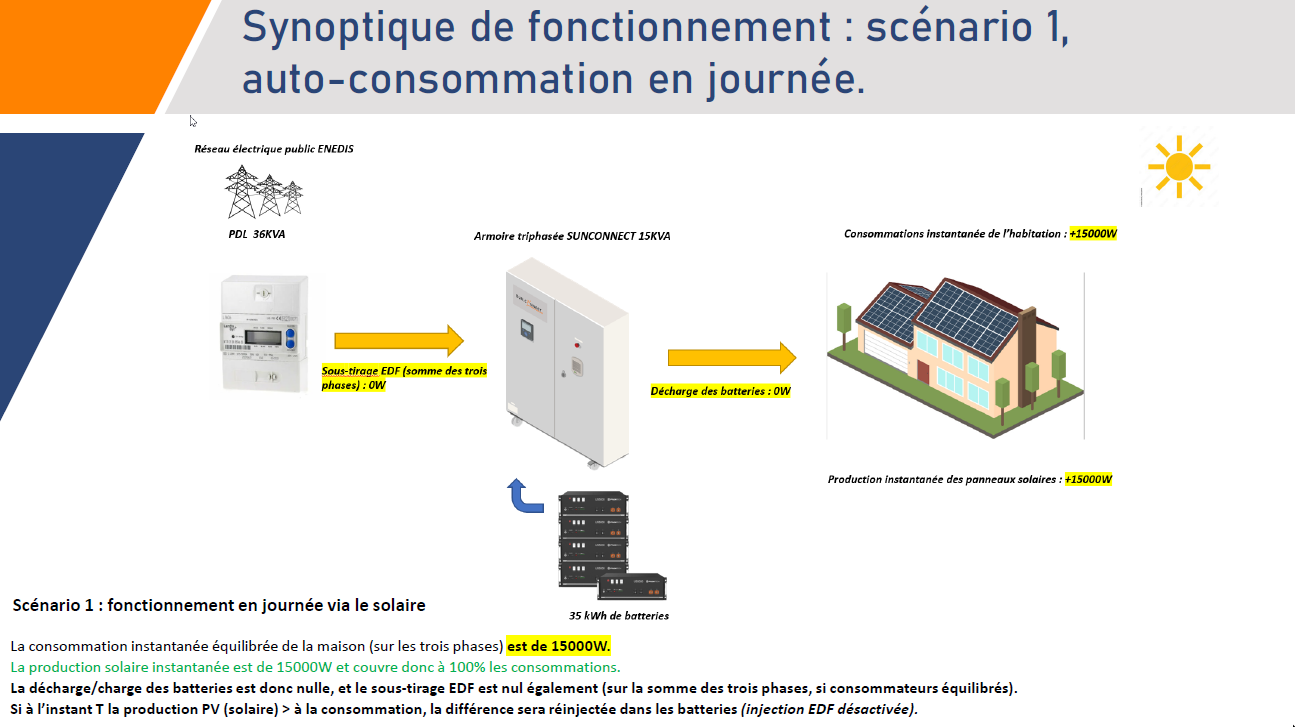

1. Synoptique de fonctionnement d’un système solaire autonome précablé triphasé SUNCONNECT : scénario auto-consommation avec EDF en journée :

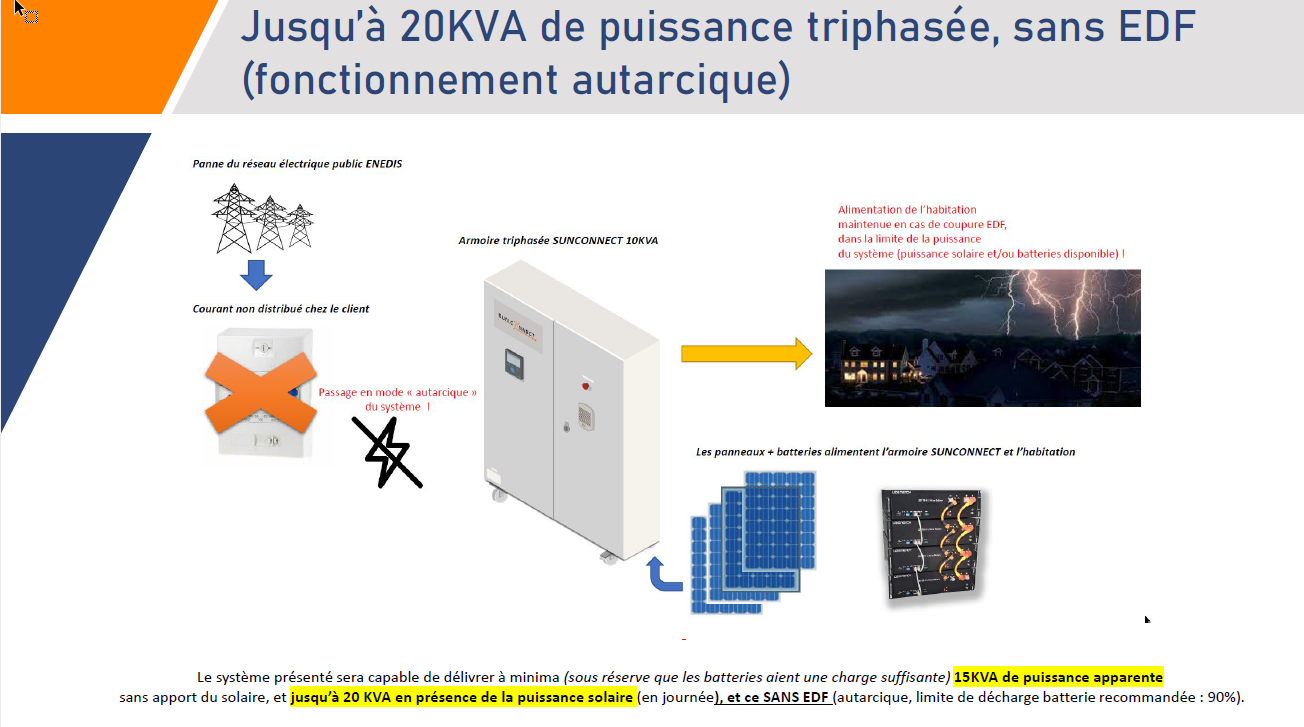

2. Synoptique de fonctionnement d’un système SUNCONNECT autonome triphasé, scénario autarcie, coupure EDF :
*En option, le client pourra également réinjecter le surplus d’énergie solaire produite par le système vers ENEDIS, sous réserve de disposer d’une CAE et d’un tarif de rachat (EDF OA) et en ayant confié l’installation de ses panneaux solaires et du système à un installateur Quali’PV / RGE.
De même en cas de coupure de courant le système s’active automatiquement et reprend l’alimentation des charges connectées. Ce transfert est si rapide (moins de 20 millisecondes) que le fonctionnement des charges ne sera aucunement perturbé. ( Fonction UPS ). Tout est automatiser, vous n’avez pas besoin d’intervenir sur la platine. Les panneaux et/ou les batteries continueront à alimenter les charges de votre habitation.
Les armoires précablées sont composées des élements suivants :

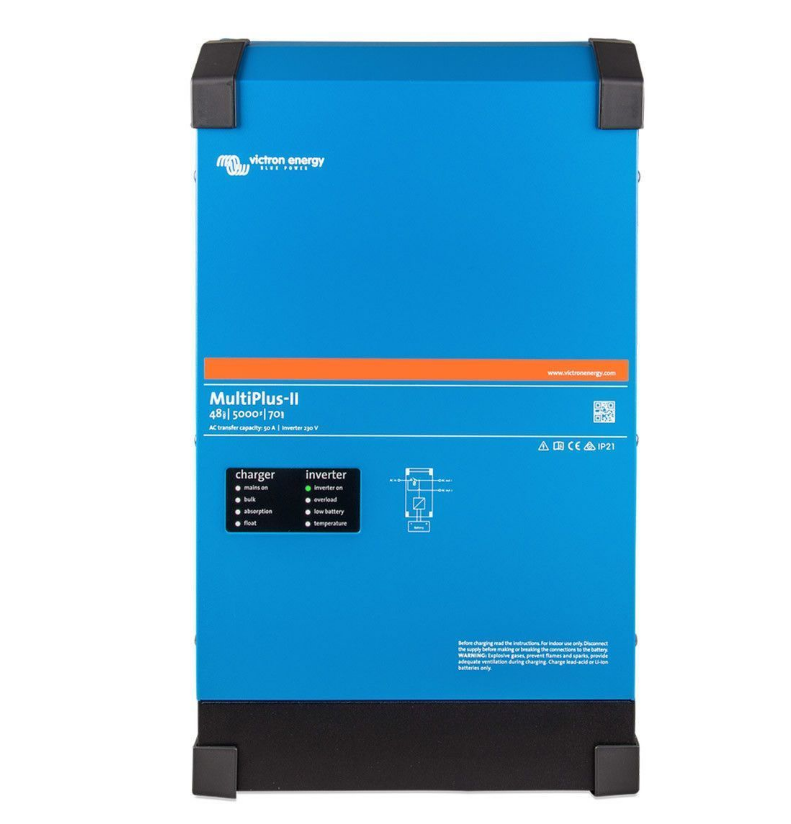

MultiPlus-II 48, en 3, 5, 8 et 10KVA (configurés en triphasés, soit 3x unités, une par phase)

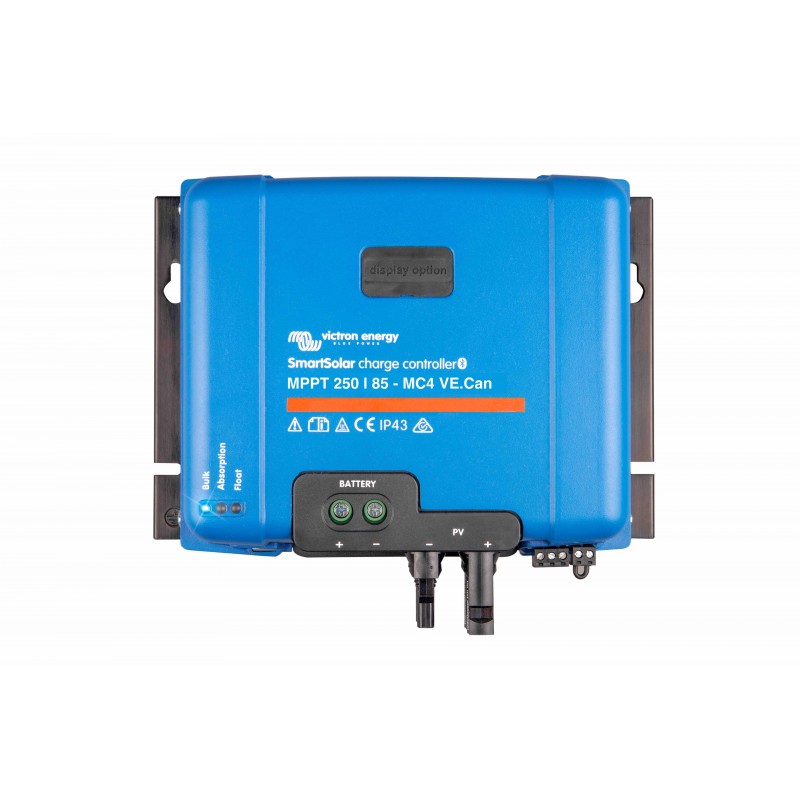

Régulateur de charge Smart Solar Victron Energy MPPT 250/100 ou RS 450/100
Un chargeur solaire récupère l’énergie provenant de vos panneaux solaires, et il la stocke dans vos batteries. Utilisant la technologie la plus récente et la plus rapide, le SmartSolar maximise cette « récolte » d’énergie, en la gérant intelligemment de manière à obtenir une pleine charge le plus rapidement possible. Le SmartSolar maintient votre batterie en état et prolonge sa durée de vie.
Le contrôleur de charge SmartSolar rechargera même une batterie profondément déchargée. Il peut fonctionner avec une tension de batterie aussi basse que 0 V, à condition que les cellules ne soient ni sulfatées de manière permanente ni endommagées.

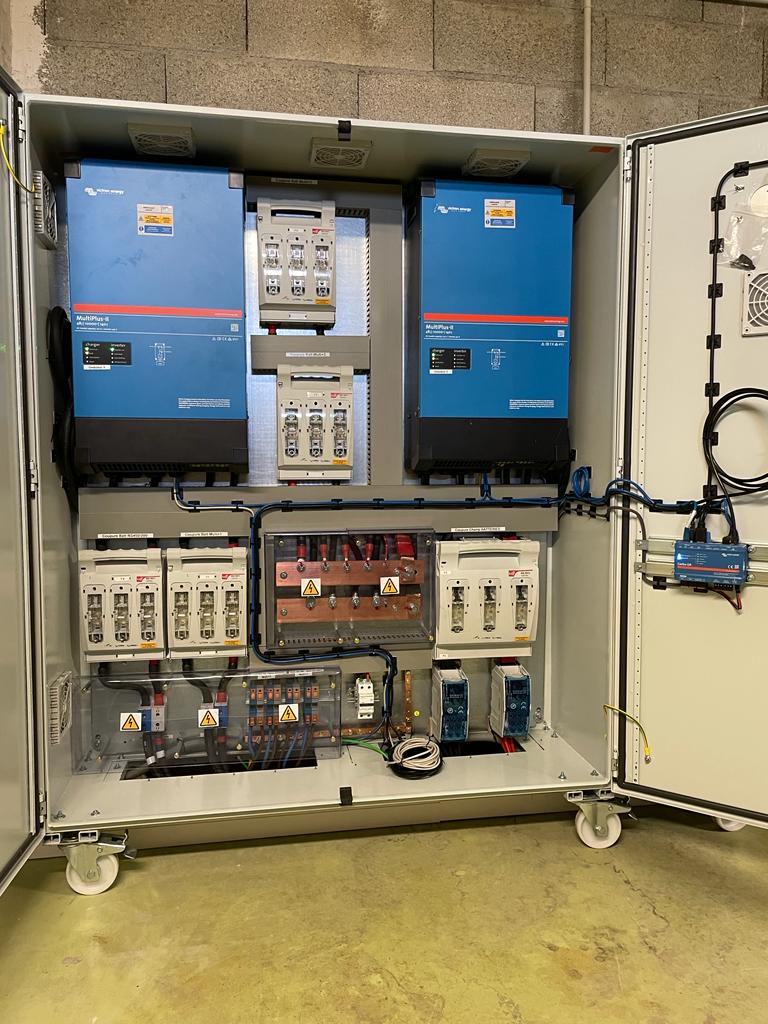

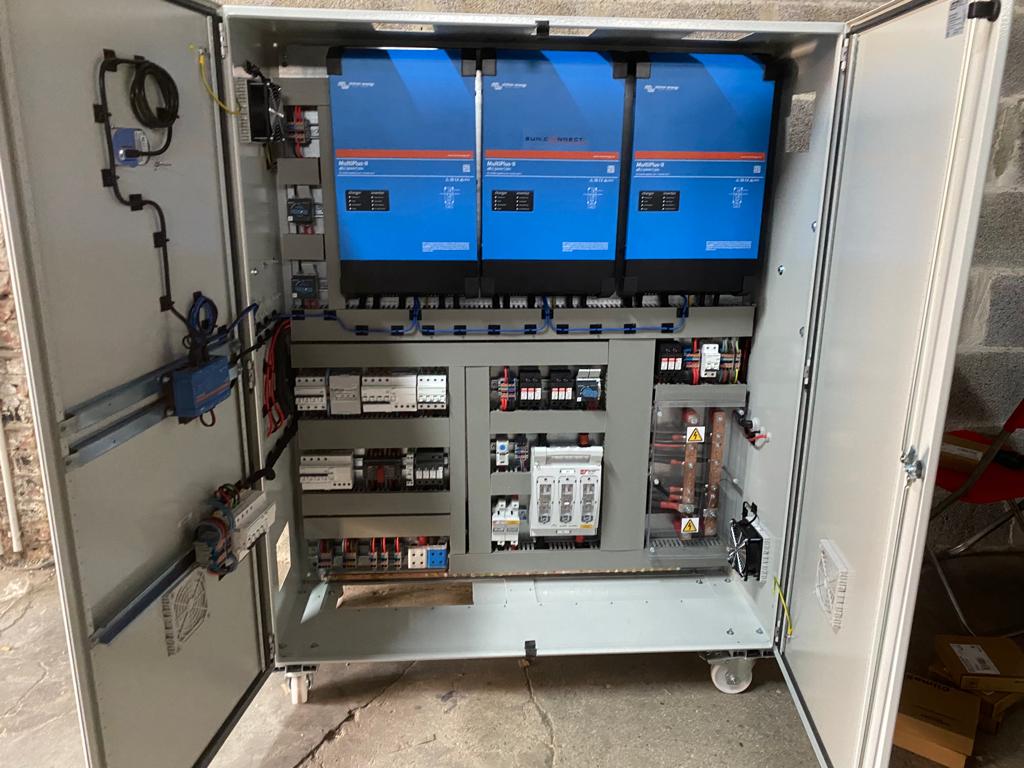

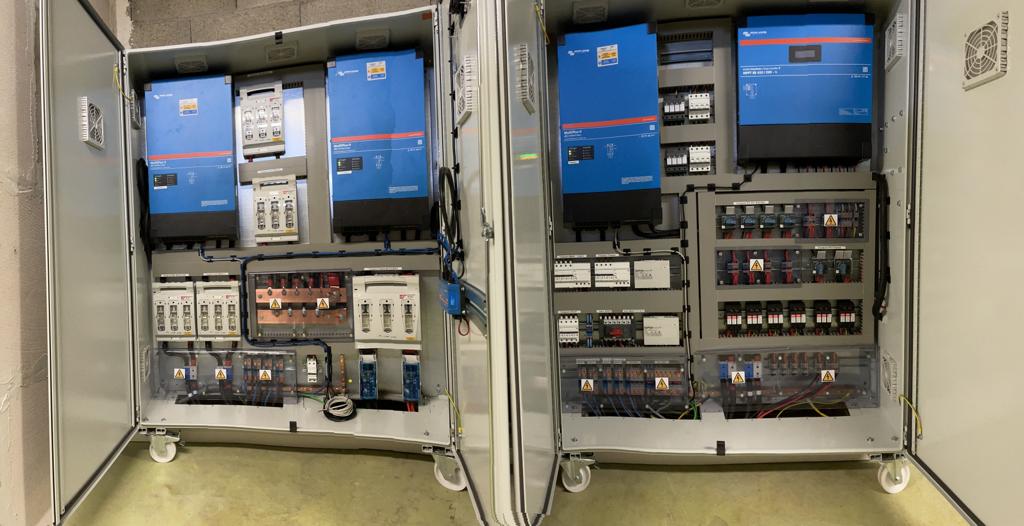

3. Une armoire solaire précablée dans les règles de l’art, aucun compromis n’est fait sur la qualité ni la sécurité des composants utilisés :

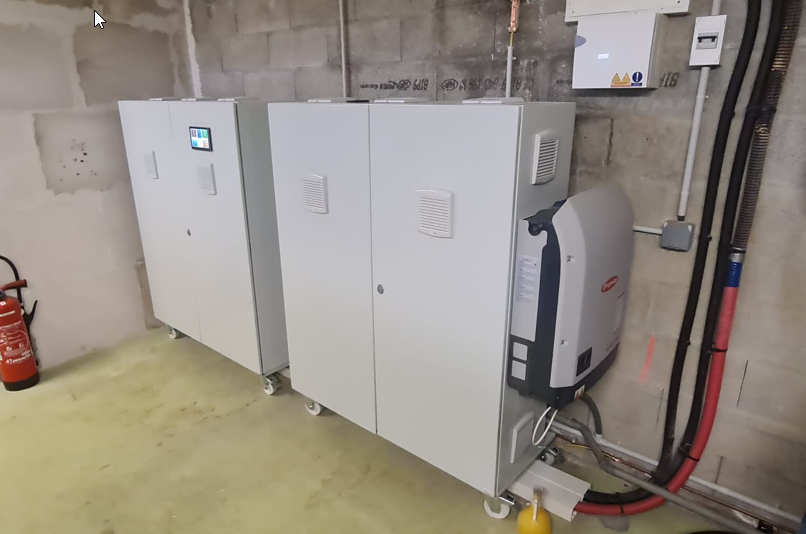

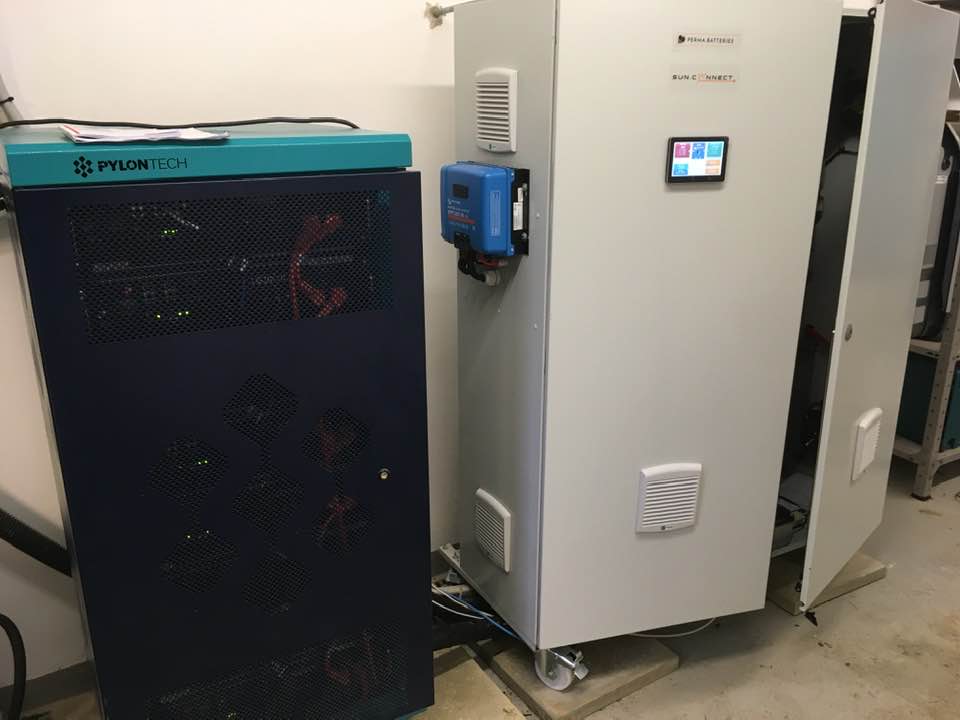

4. Vidéo de présentation d’un système en fonctionnement avec un rack US5000 et un système SUNCONNECT 30KVA triphasé :
