Comment installer ses batteries SIGENERGY SIGENSTOR ?

Manuels d’installation et de pose SIGENSTOR

SP/TP (mono & triphasé)

📢 La mise en service du système SIGENSTOR se fait uniquement par l’intermédiaire de l’application MySIGEN (disponible sur Play Store & Apple Store). La présence d’un réseau 4G est donc obligatoire.

🚨 Les onduleurs SIGENERGY n’étant pas pourvus d’isolation galvanique, si vous souhaitez faire valider le système par le Consuel, un coffret électrique intégrant une protection redonante, de type disjoncteur+interdifférentiel de type B sera obligatoire. Ce dernier s’installera en sortie AC du SIGENERGY. Consultez nous pour en connaître les tarifs.

🌐 Pour bénéficier de la garantie de 10 ans, les systèmes SIGENSTOR doivent obligatoirement être connecté à internet (sur le cloud My Sigen). Plusieurs méthodes de connection sont disponibles : Ethernet (RJ45), Wifi, ou 4G. Nous recommandons pour plus de stabilité une connection Ethernet RJ45.

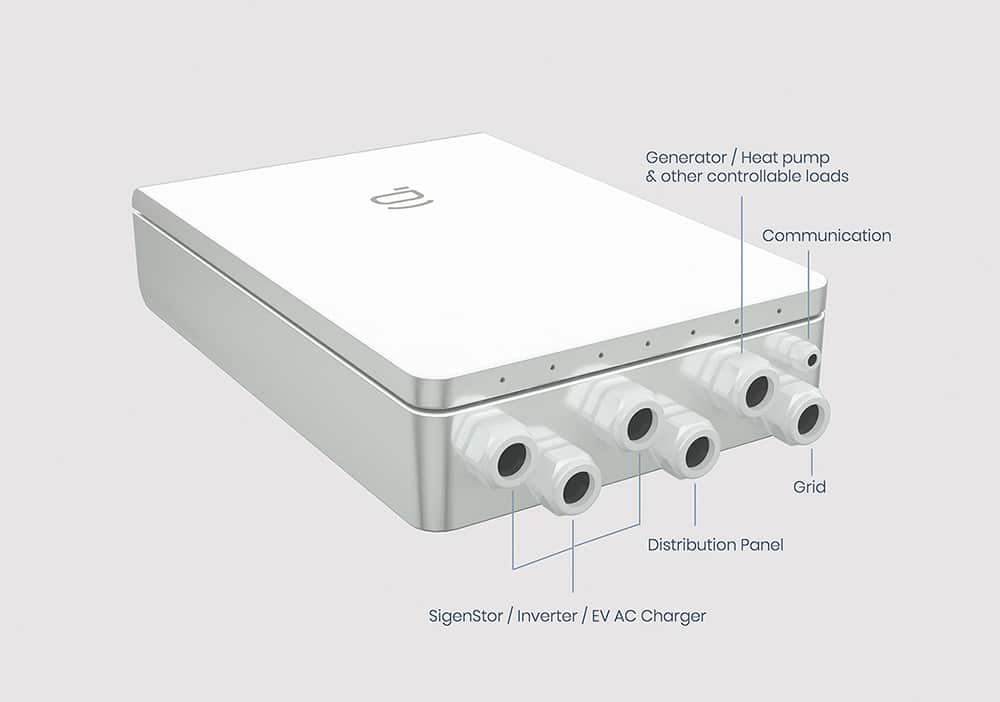

1. Pose & câblage du coffret (”Gateway”)

💡 Le coffret GATEWAY permet de faire un backup intégral de l’habitation, via le système batterie SIGENSTOR. Cela implique le câblage direct du disjoncteur d’abonné (500mA) sur le coffret GATEWAY. En sortie de ce dernier, le tableau électrique du client (TGBT) sera câblé en aval.

⚠️ Le GATEWAY est obligatoire en cas d’utilisation OFF GRID du système SIGENSTOR (site isolé). Il permettra aussi la connection d’un groupe électrogène (via le port “SMART LOAD”).

Synoptique de principe de câblage

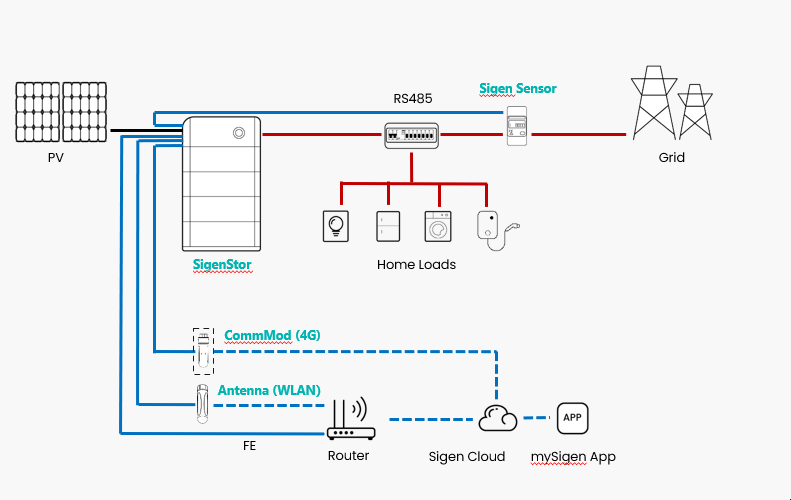

Version connecté EDF, sans backup :

⚠️ La version sans backup ne nécessite pas de coffret GATEWAY, mais uniquement un compteur d’énergie “SIGEN SENSOR”.

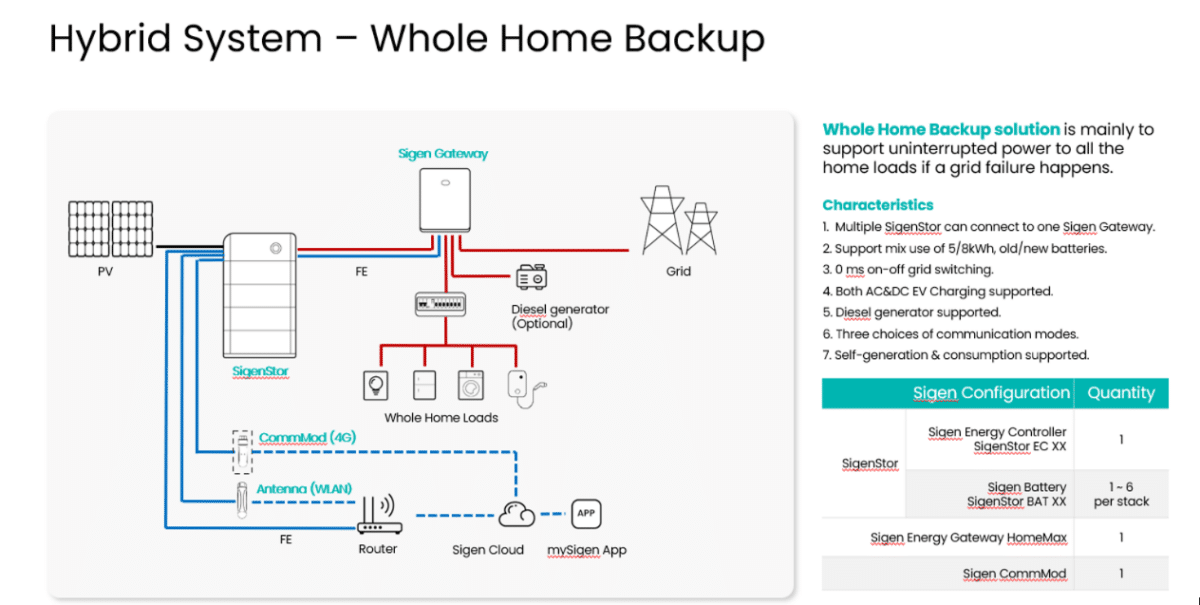

Version connecté EDF, backup intégral :

⚠️ La version back-up complet nécessite l’installation d’un coffret GATEWAY mono & triphasé. Elle ne nécessite pas l’intégration d’un compteur “SIGEN SENSOR” car toute l’énergie du système est décomptée via le GATEWAY.

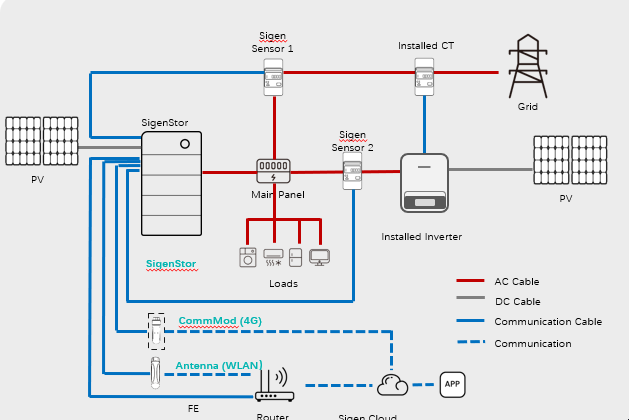

Version connecté EDF (hybride), rétrofit d’un onduleur PV existant

❓ L’intégration d’un onduleur PV en rétrofit (”AC COUPLING”) se fait via le rajout d’un compteur d’énergie (”SIGEN SENSOR 2”).

💡 La version en rétrofit, SANS BACKUP, ne nécessite pas le GATEWAY.

Comment installer et câbler le coffret GATEWAY ?

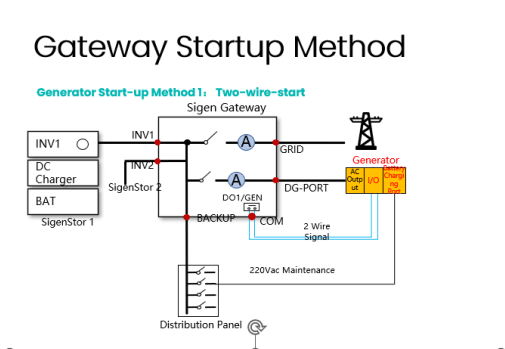

Cablage d’un groupe électrogène pour démarrage automatique

⚠️ Nécessite la présence du GATEWAY. Automatisation d’un démarrage groupe via contact sec 2 fils.

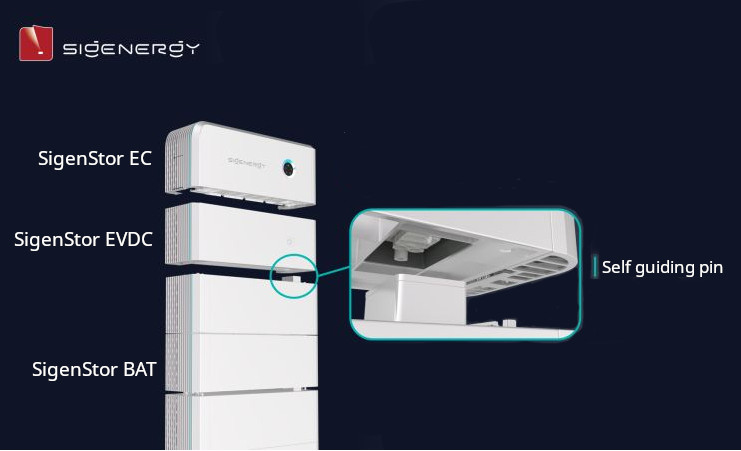

2. Montage & assemblage du système SIGENSTOR

⚠️ A consulter impérativement avant l’installation.

Vidéo d’instruction de montage du système SIGENERGY

Documentation à télécharger

Documentation & manuels détaillés

Manuel d’installation du système SIGENSTOR HOME (triphasé).pdf

Manuel d’installation du système SIGENSTOR HOME (monophasé).pdf

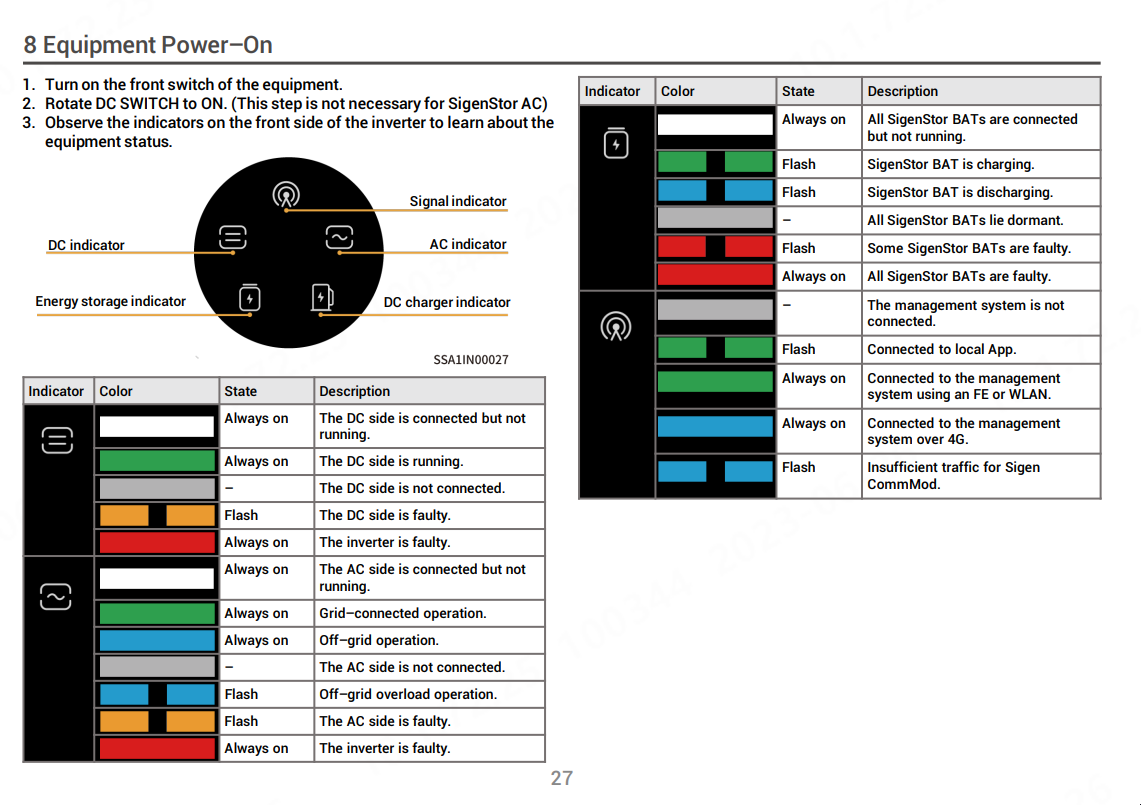

3. Démarrage du système & mise en service

⚠️ La mise en service du système SIGENSTOR se fait uniquement par l’intermédiaire de l’application MySIGEN (disponible sur Play Store & Apple Store). La présence d’un réseau 4G est donc obligatoire.

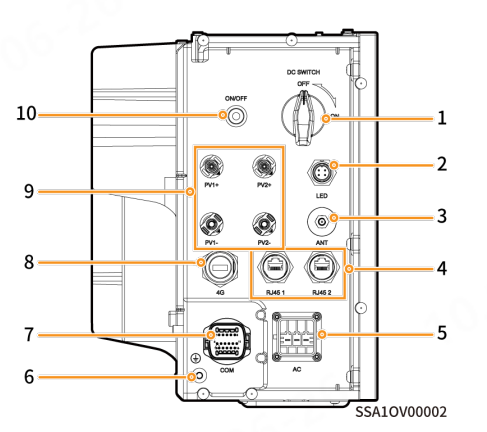

Vue des connectiques de l’onduleur

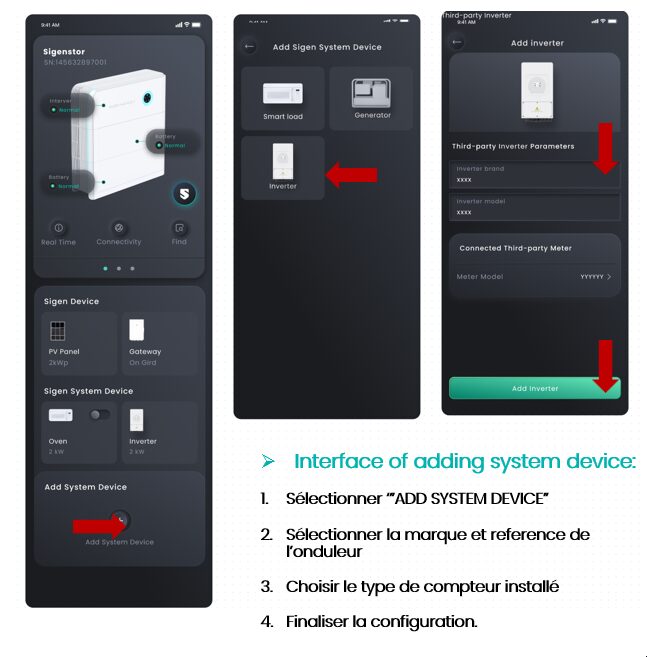

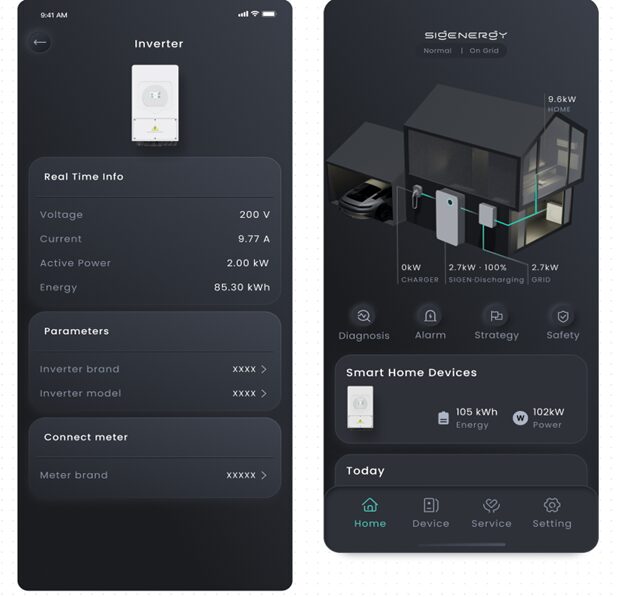

4. Cas ou un onduleur solaire est déjà installé ?

❓ Procédure à suivre dans le cas ou le client possède déjà un onduleur photovoltaïque (ex : Fronius, SMA, etc …).

⚠️ En cas de coupure EDF (= fonctionnement OFF GRID), les onduleurs tiers ne pourront pas etre piloté par le système SIGEN. C’est la raison pour laquelle il est préférable de connecter l’ensemble des panneaux solaires sur les trackers MPPT du SIGENSTOR, afin de bénéficier d’une centrale solaire 100% fonctionnelle, même en l’absence d’EDF.

5. Certificats UTE

Norme VDE-VFR2019 pour la gamme monophasée.pdf

Norme VDE-VFR2019 pour la gamme triphasé.pdf
