Installation SIGENERGY



Découvrez ici tout ce qu’il faut savoir pour installer un système solaire SIGENERGY dans les règles de l’art. De la préparation du site jusqu’à la mise en service via l’application mySigen, cette page vous guide étape par étape à travers le processus d’installation des systèmes 5-en-1 SigenStor, incluant batteries, onduleur, chargeur VE et passerelle énergétique. Que vous soyez installateur certifié ou utilisateur averti, vous trouverez ici une ressource complète pour garantir une installation fiable, conforme et optimisée.

📚 Vous pouvez aussi consulter le centre de documentation dans son intégralité sur le site de SIGENERGY
👉 Accéder à la documentation officielle

📢

La mise en service du système SIGENSTOR se fait uniquement par l’intermédiaire de l’application MySIGEN (disponible sur Play Store & Apple Store). La présence d’un réseau 4G est donc obligatoire.

Les onduleurs SIGENERGY n’étant pas pourvus d’isolation galvanique, si vous souhaitez faire valider le système par le Consuel, un coffret électrique intégrant une protection redondante, de type disjoncteur+interdifférentiel de type B sera obligatoire. Ce dernier s’installera en sortie AC du SIGENERGY. Consultez-nous pour en connaître les tarifs.

💡

Pour bénéficier de la garantie de 10/15 ans, les systèmes SIGENSTOR doivent obligatoirement être connectés à internet (sur le cloud My Sigen). Plusieurs méthodes de connexion sont disponibles : Ethernet (RJ45), Wifi, ou 4G. Nous recommandons pour plus de stabilité une connexion Ethernet RJ45.

Installation SIGENERGY, présentation des connecteurs de l'onduleur

L’onduleur SIGENSTOR se décline en plusieurs catégories en fonction de sa puissance et de sa déclinaison mono ou triphasé :



  • Gamme SP (pour “Single Phase”) : de 3 KVA à 12 kVA
  • Gamme TP (pour “Three-phase”) : de 4 à 30 kVA.
Ci-contre une présentation de la zone de connectique située à l’arrière de l’onduleur.

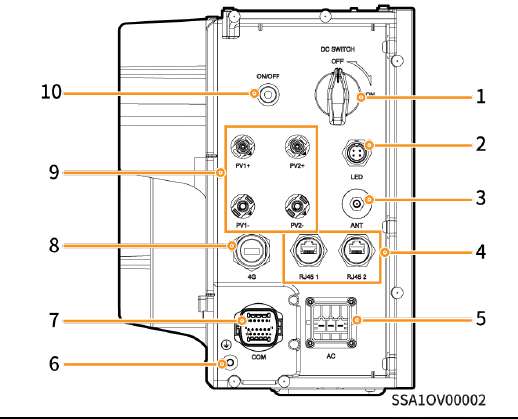

Version SP de 3 à 6 kVA - Identification des connecteurs

Identification des connecteurs

  1. Interrupteur DCDC SWITCH : coupe le courant continu depuis les panneaux solaires
  2. Connecteur bande lumineuse (couvercle déco)LED : alimentation du bandeau décoratif LED
  3. Interface antenneANT : port pour module antenne externe (4G/3G/WiFi)
  4. Interface câbleRJ45 1 / RJ45 2 : communication Ethernet / mise en réseau
  5. Sortie ACAC : connexion au gateway ou au tableau électrique 5
  6. Vis de mise à la terre : raccordement au conducteur de terre
  7. Interface de communicationCOM : pour gestion de données (monitoring, SigenSensor, RS485)
  8. Port Sigen CommMod4G : connexion pour le module de communication cellulaire
  9. Entrée PV (DC)PV1+/PV2+ / PV1-/PV2- : connexion des panneaux solaires
  10. Bouton de mise sous tensionON/OFF : activation manuelle du système

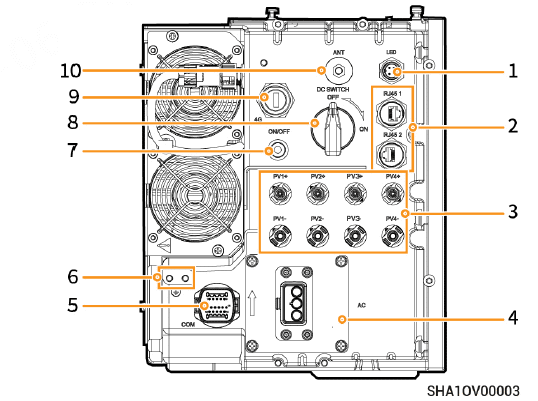

Version SP de 6 à 12 kVA - Identification des connecteurs

Identification des connecteurs

  1. Connecteur bande lumineuse (couvercle déco)LED : alimente l’éclairage décoratif
  2. Interface réseauRJ45 1 / RJ45 2 : ports Ethernet pour la communication locale ou cloud
  3. Entrée DC (PV)PV1+/PV2+/PV3+/PV4+ / PV1-/PV2-/PV3-/PV4- : connexions des chaînes photovoltaïques
  4. Sortie ACAC : sortie vers le réseau ou vers charges domestiques
  5. Interface de communicationCOM : port pour supervision / communication externe
  6. Vis de mise à la terre : point de connexion à la terre du système
  7. Bouton ON/OFFON/OFF : interrupteur de mise sous tension générale
  8. Interrupteur DCDC SWITCH : disjonction manuelle du côté courant continu
  9. Interface CommMod4G : port pour module de communication 4G
  10. Interface antenneANT : connexion pour antenne externe (WiFi / 4G)
installation SIGENERGY SP 12 connectiques

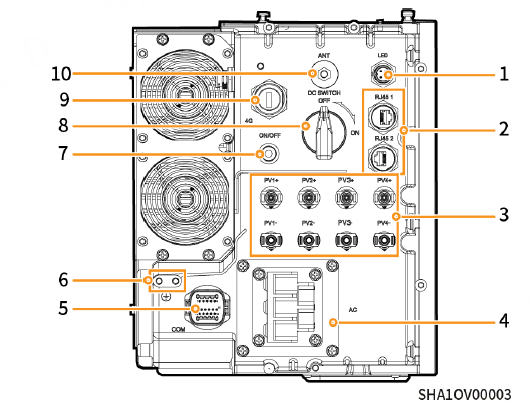

Version TP (triphasée) jusqu'à 30 kVA

Identification des connecteurs

  1. Connecteur bande lumineuse (couvercle décoratif)LED : alimente l’éclairage de l’habillage du système
  2. Interface réseauRJ45 1 / RJ45 2 : ports Ethernet pour communication locale ou distante
  3. Entrée DC (PV)PV1+/PV2+/PV3+/PV4+ / PV1-/PV2-/PV3-/PV4- : connexions pour les chaînes de panneaux photovoltaïques
  4. Sortie ACAC : sortie vers le réseau domestique ou le tableau électrique
  5. Interface de communicationCOM : communication RS485 / Modbus / contrôle intelligent
  6. Vis de mise à la terre : point de connexion à la terre pour sécurisation du système
  7. Bouton ON/OFFON/OFF : activation/désactivation manuelle du système
  8. Interrupteur DCDC SWITCH : disjoncteur de sécurité côté courant continu
  9. Interface module CommMod4G : port pour module de communication cellulaire (4G)
  10. Interface antenneANT : connexion pour antenne externe (WiFi / 4G)

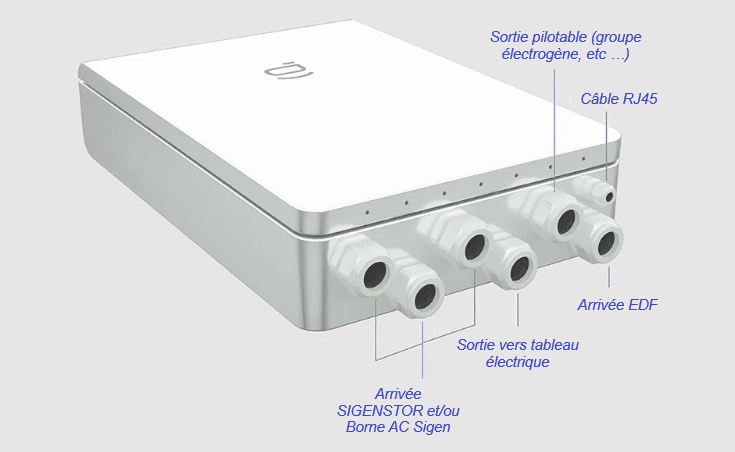

Sigenergy GATEWAY : câblage & principe de raccordement

⚠️

Le Gateway est obligatoire pour une utilisation en site isolé (off-grid) !

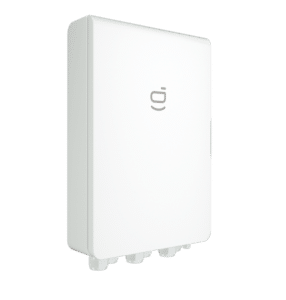

SIGENERGY Homemax Gateway

1. Installation SIGENERGY : Quelles sections de câble utiliser pour câbler l'onduleur vers le Gateway ?

Version monophasé

⚠️

Ne pas respecter les sections de câbles indiquées ci-contre ne garantie pas la sécurité des biens et des personnes (section de câble inférieur par rapport aux normes C-15-100).

SIGENERGY GATEWAY

Puissance de l'onduleur

de 3 à 6 kVA

de 8 à 12 kVA

Section de câble requise

10mm²

16mm²

Type de câble requis

H07RNF ou R2V

H07RNF ou R2V

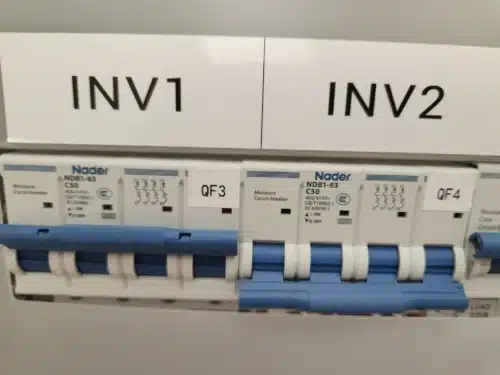

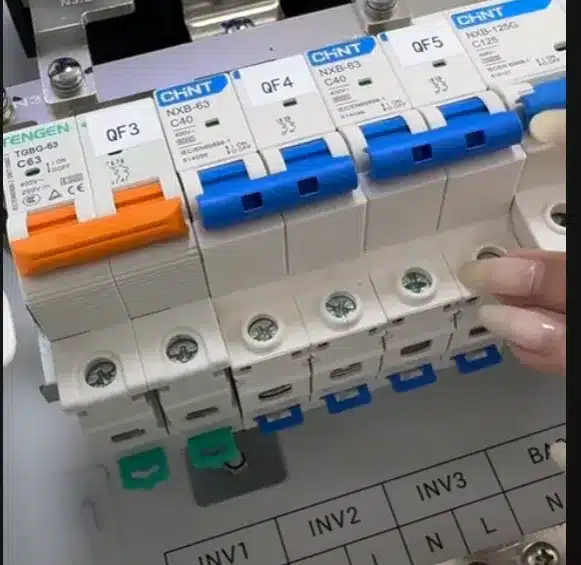

Disjoncteur de raccordement sur le GATEWAY SIGENERGY

INV2 ou 3 (32A) /QF4 ou QF5

INV1 (63A) / QF3

Calibre du disjoncteur de raccordement

40A

63A

Ou positionner l'interdifférentiel type B ?

En AMONT

en AMONT

Version triphasé

⚠️

Ne pas respecter les sections de câbles indiquées ci-contre ne garantie pas la sécurité des biens et des personnes (section de câble inférieur par rapport aux normes C-15-100).

Puissance de l'onduleur (triphasé)

de 6 à 15 kVA

de 15 à 30 kVA

Section de câble requise

10mm² minimum

10mm² minimum

Type de câble requis

H07RNF ou R2V

H07RNF ou R2V

Disjoncteur de raccordement sur le GATEWAY SIGENERGY

INV1 ou 2 (50A)

INV1 ou 2 (50A)

Calibre du disjoncteur de raccordement

50A

50A

Ou positionner l'interdifférentiel type B ?

En AMONT

en AMONT

2. Quelles sections de câbles utiliser pour câbler ma sortie du Gateway (BACKUP) vers mon tableau électrique ?

Version monophasé

⚠️

Ne pas respecter les sections de câbles indiquées ci-contre ne garantie pas la sécurité des biens et des personnes (section de câble inférieur par rapport aux normes C-15-100).

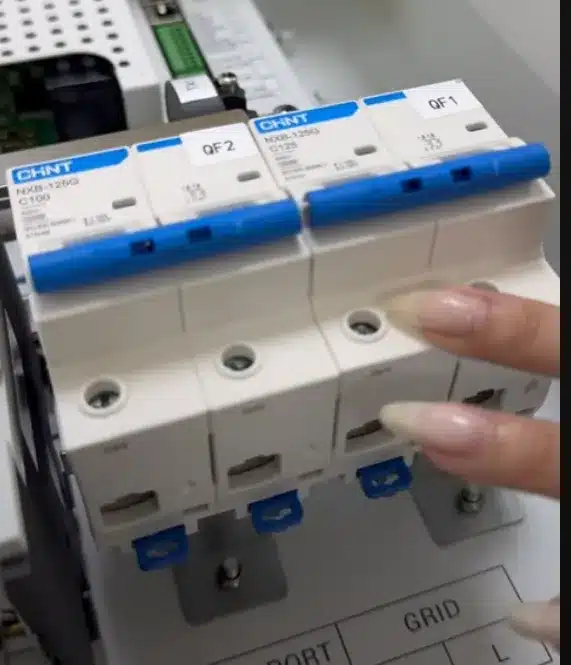

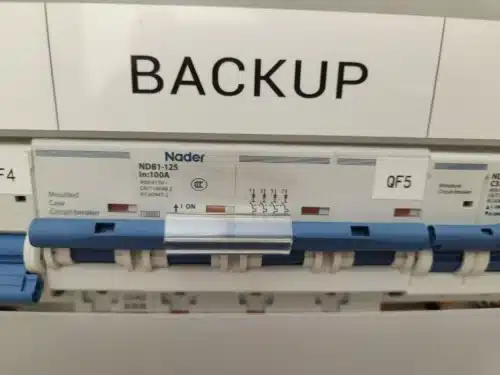

Compte tenu du calibre élevé du disjoncteur QF1 (125A), nous recommandons l’installation d’un disjoncteur intermédiaire de calibre inférieur (63A) afin de réduire la section de câble.

SIGENERGY GATEWAY câblage

En fonction de la distance que vous avez entre votre coffret GATEWAY et votre tableau électrique, les sections de câbles différent selon les paramètres de chute de tension ET de calibre de disjoncteur de protection utilisés. Consultez le tableau ci-contre pour connaître quelle section de câble utiliser en fonction de la distance entre votre GATEWAY et votre tableau électrique :


Si sortie directe

depuis disjoncteur QF1

Si passage par un

disjoncteur de 63A

Distance entre le tableau électrique et le Gateway < 40m

25mm² H07RNF uniquement

16mm² H07RNF ou R2V

Distance entre le tableau électrique et le Gateway > 40m

25mm² H07RNF uniquement

25mm² H07RNF ou R2V

Version triphasé

gateway triphasé câblage


Puissance de l'onduleur de 6 à 15kVA

Puissance de l'onduleur de 15 à 30kVA

Si PDL (500mA) puissance < à 20 kVA

16mm² H07RNF ou R2V

16mm² H07RNF ou R2V

Si puissance PDL (ENEDIS) de 20 à 36 kVA

16mm² H07RNF ou R2V

25mm² H07RNF

3. Quelles différences entre le SIGENERGY Gateway Homemax et le Homepro ?

⚠️

Le Gateway se décline désormais en deux versions : Homemax et Homepro.

⚠️

L'interdifférentiel type B doit être placé en sortie de l'onduleur SIGENERGY.

Le SIGENERGY Gateway Homemax dispose de 3x entrées INV, permettant le raccordement en parallèle jusqu’à 3x SIGENSTOR. Le Homepro ne comportera qu’une seule entrée “INV”, mais disposera en revanche d’un inverseur de source (”BYPASS”). Il sera bientôt disponible (Juillet 2025).



L’inverseur de source permettra à l’utilisateur d’isoler complètement son système SIGENERGY en cas de maintenance ou de SAV, rapidement et de manière sécurisée.

SIGENERGY GATEWAY HOMEPRO

*Mise à jour au 23/07/2025

La version actuellement livré est le HomeMax monophasé.

sigenergy gateway

4. Le Gateway, principe de câblage et raccordement

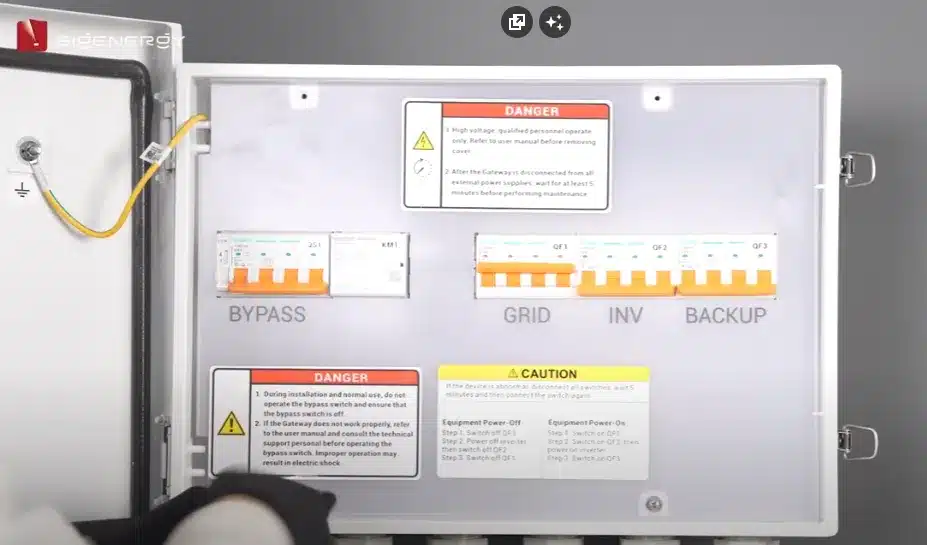

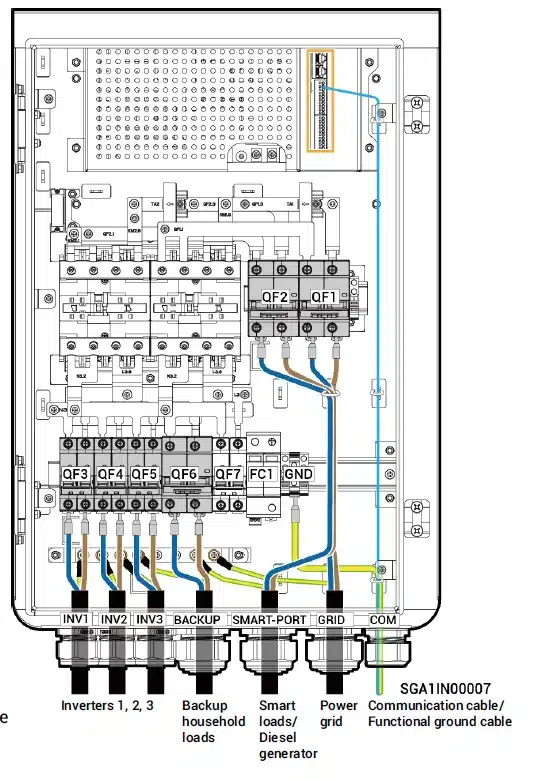

Vue d’ensemble du Homemax SP, disjoncteurs et raccordements



Dans le cadre de votre installation SIGENERGY, le Homemax SP permet de raccorder jusqu’à 3x onduleurs via les trois entrées prévues à cet effet (INV1, INV2, INV3). Par défaut, choisir le disjoncteur QF3 pour relier l’onduleur SIGENSTOR maître, et si il existe des esclaves, choisir la séquence QF4 pour slave 1, QF5 pour slave 2.

Le pdf ci-contre schématise le principe de branchement du GATEWAY vers le TGBT et le compteur électrique, afin de permettre un back-up intégral du tableau électrique. Le principe s’applique pour du mono ou du triphasé.



Le coffret GATEWAY permet de faire un backup intégral de l’habitation, via le système batterie SIGENSTOR. Cela implique le câblage direct du disjoncteur d’abonné (500mA) sur le coffret GATEWAY. En sortie de ce dernier, le tableau électrique du client (TGBT) sera câblé en aval.



Powered By EmbedPress

Manuel complet Gateway version SP (monophasé)

Manuel complet Gateway version TP (triphasé)

Powered By EmbedPress

Powered By EmbedPress

⚠️

Le Gateway est obligatoire pour une utilisation en site isolé (off-grid) !

🚀️

Les guides rapides d'installation et de mise en route sont à consulter impérativement avant toute installation & manipulation du matériel SIGENERGY.

Consultez ci-contre le guide de démarrage rapide des systèmes SIGENSTOR mono et triphasé (SP & TP). Vous y trouverez des informations précieuses sur la manipulation, l’installation et le type de mise en oeuvre optimale.



Powered By EmbedPress

Powered By EmbedPress

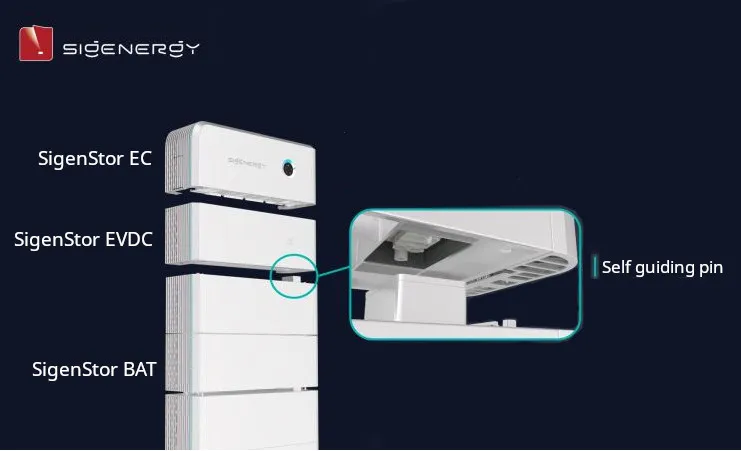

1. Comment effectuer le montage de l'onduleur et des blocs batteries SIGENERGY ?

Le système par emboitement des blocs SIGENERGY vous permet une installation facilitée et rapide, sans câblage.

Tutoriel vidéo de montage et d'installation du système SIGENERGY (version SP)

Tutoriel vidéo de montage et d'installation du système SIGENERGY (version TP)

Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.

Powered By EmbedPress

Powered By EmbedPress

Synoptiques de câblage, différentes configurations possibles :

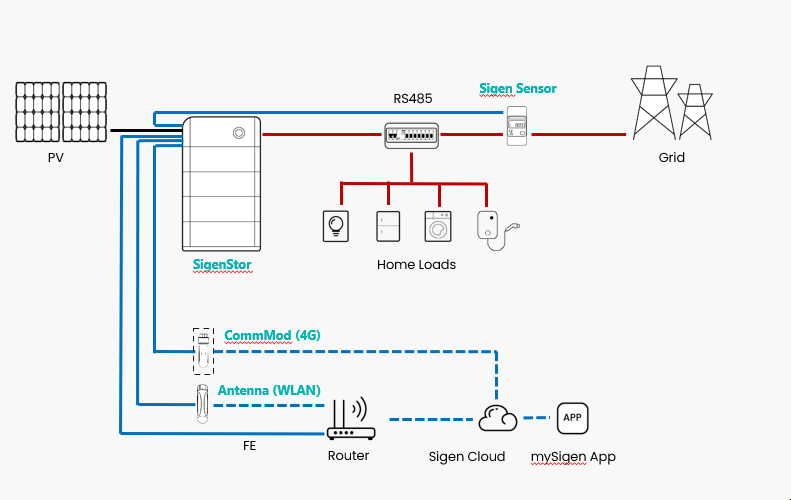

1. Installation SIGENERGY connecté EDF, sans back-up (pas de Gateway)

Pour votre installation SIGENERGY sans Gateway, vous aurez besoin uniquement d’un compteur d’énergie “SIGEN SENSOR”.

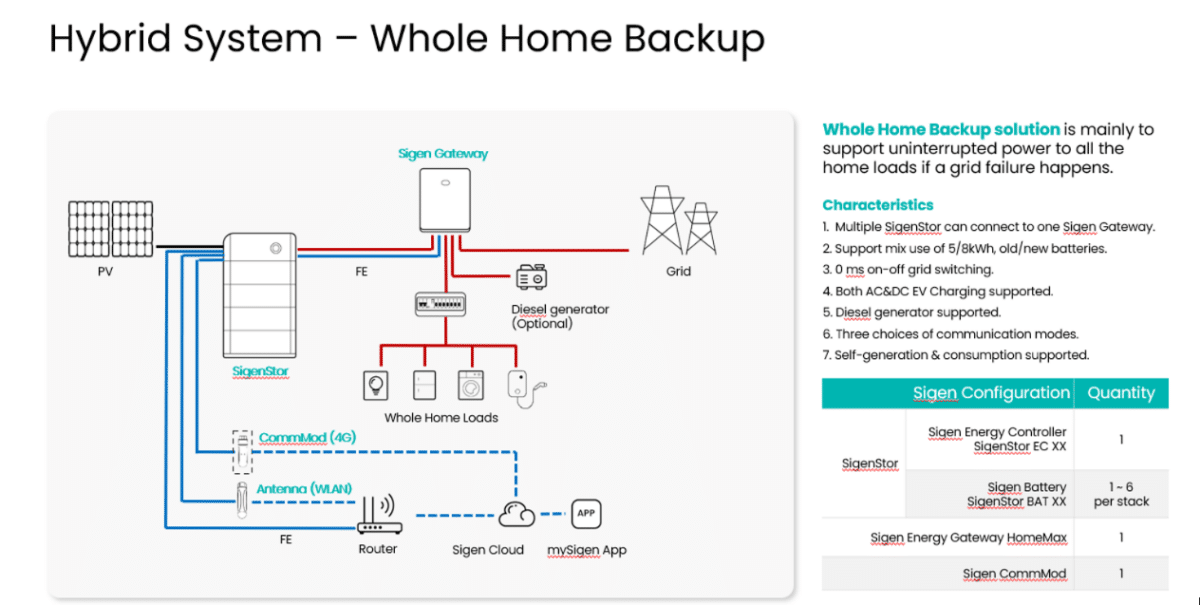

2. Installation SIGENERGY avec back-up intégral

Pour votre installation SIGENERGY avec back-up intégral en cas de coupure EDF, vous aurez besoin d’intégrer un Gateway. Elle ne nécessite donc pas l’intégration d’un compteur SIGENSENSOR, car toute l’énergie du système est décomptée via le GATEWAY.

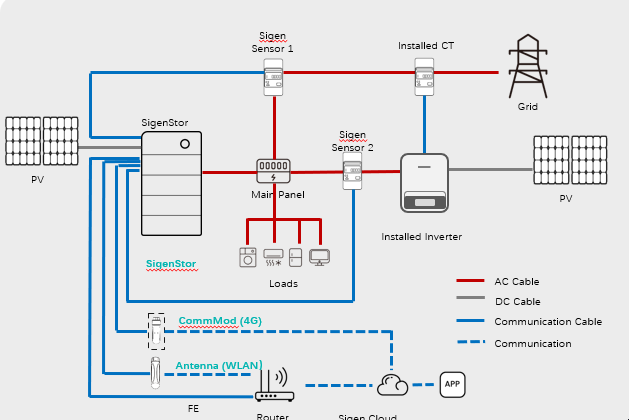

3. Installation SIGENERGY, j'ai déjà un onduleur solaire, peut-on l'intégrer ?

Si vous disposez déjà d’une installation solaire avec micro-onduleurs (Deye, Hoymiles, Enphase, etc …) ou onduleur centralisé (SMA, Fronius), vous êtes sur un schéma dit de Rétrofit. Vous allez réintégrer votre production solaire existante à l’installation SIGENERGY, afin que cette dernière puisse exploiter l’excédent produit par vos panneaux solaires pour recharger automatiquement les batteries. Dans ce cas de figure, le schéma ci-contre décrit l’architecture système en conséquence :

installation SIGENERGY

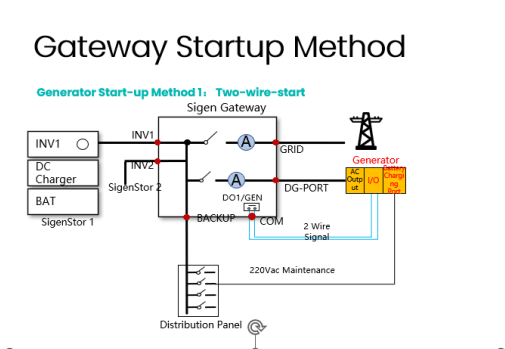

Comment câbler un groupe électrogène sur le Gateway ?

Si vous êtes en site isolé, vous aurez probablement besoin d’utiliser un groupe électrogène dans le cadre de votre installation SIGENERGY. Ce dernier peut se câbler sur l’entrée prévue à cet effet dans le Gateway, et peut aussi être automatiquement démarré si vos batteries atteignent un certain seuil de décharge.

⚠️

Pour pouvoir utiliser un groupe électrogène, il faut impérativement un Gateway.

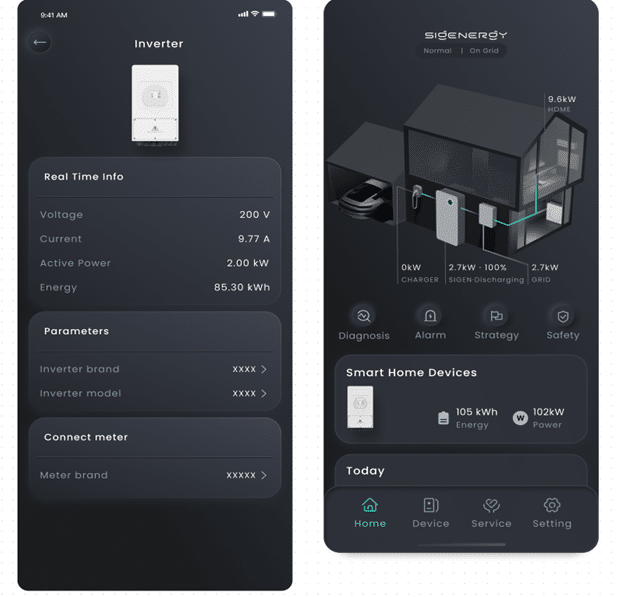

Comment mettre en route et démarrer mon installation SIGENERGY ?

⚠️

La mise en service du système SIGENSTOR se fait uniquement par l’intermédiaire de l’application MySIGEN (disponible sur Play Store & Apple Store). La présence d’un réseau 4G est donc obligatoire.

Installation SIGENERGY : cette section vous guide pas à pas dans le processus de démarrage initial du système via l’application MySIGEN. Depuis la connexion des composants jusqu’à la mise en service complète, vous découvrirez comment activer votre système 5-en-1, configurer les modules (batterie, onduleur, chargeur VE) et accéder aux fonctionnalités avancées de supervision en temps réel. Cette procédure intuitive et rapide vous permet de finaliser l’installation en quelques minutes grâce à l’intelligence de l’application MySIGEN.

📚 Téléchargez l'application MYSIGEN pour Android/Iphone
👉 My Sigen APP 👉 My Sigen APP (Apple)

La vidéo ci-dessous explique le processus de démarrage initial du système SIGENERGY.

Powered By EmbedPress

Comment rajouter une nouvelle batterie à mon installation SIGENERGY ?

Procédure à suivre dans le cas ou le client souhaite rajouter d’autres éléments à son système SIGEN, une fois l’installation intiale faite (ex : rajout d’une seconde batterie, d’un chargeur, etc …)

Powered By EmbedPress

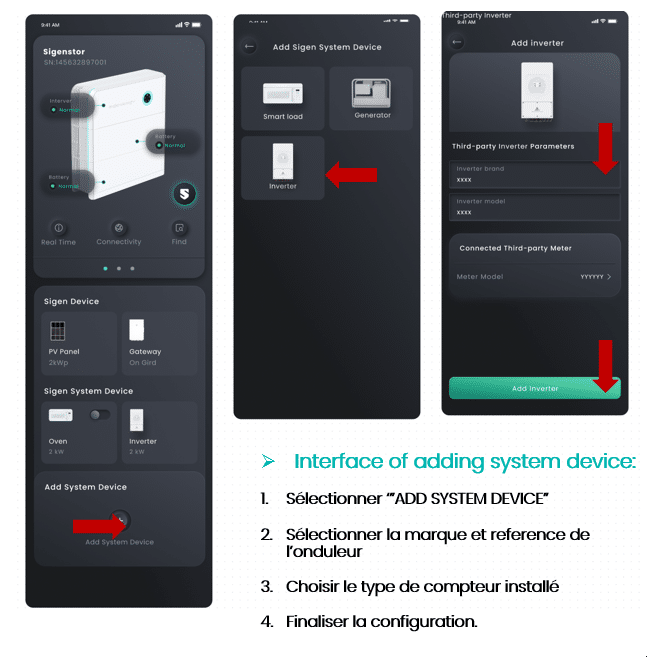

Comment intégrer mon onduleur solaire déjà installé ?

Procédure à suivre dans le cas ou le client dispose déjà d’un onduleur solaire standard (exemple : Enphase, SMA, Fronius). L’intégration dans l’installation SIGENERGY permettra de suivre la production solaire et d’exploiter le surplus pour aller recharger les batteries SIGENERGY.

💡

En cas de coupure EDF (= fonctionnement OFF GRID), les onduleurs tiers pourront être piloté par le système SIGEN.

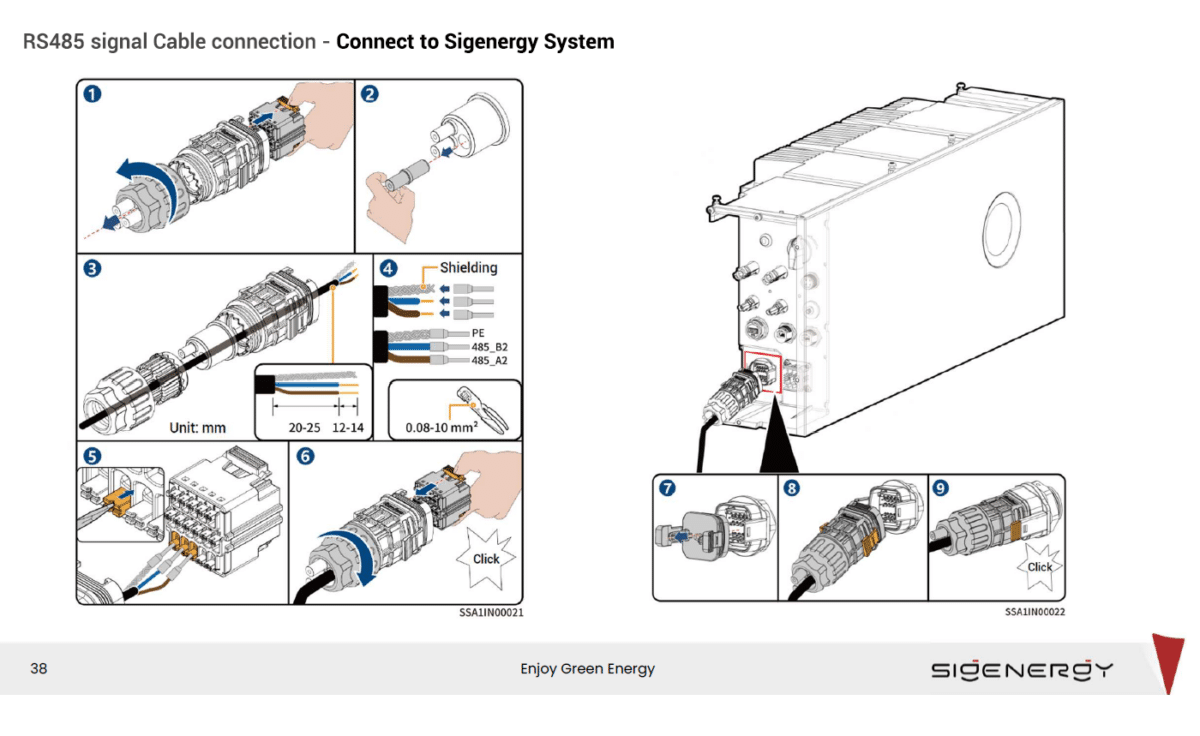

Comment câbler le SigenSensor sur la borne de l'onduleur ?

Procédure à suivre pour l’intégration d’un compteur d’énergie SIGENSENSOR. Jusqus’à 2x capteurs SIGENSENSOR peuvent être reliés. Utiliser un câble RJ45 UTP droit catégorie 5.

💡

Pour mesurer la sortie d’un onduleur solaire, le compteur devra être câblé sur les pins 11, 15 et 16 de la borne COM de l’onduleur.

💡

Pour mesurer l’arrivée EDF (cas où il n’y a pas de gateway), le compteur devra être câblé sur les pins 13 et 14 de la borne COM de l’onduleur.

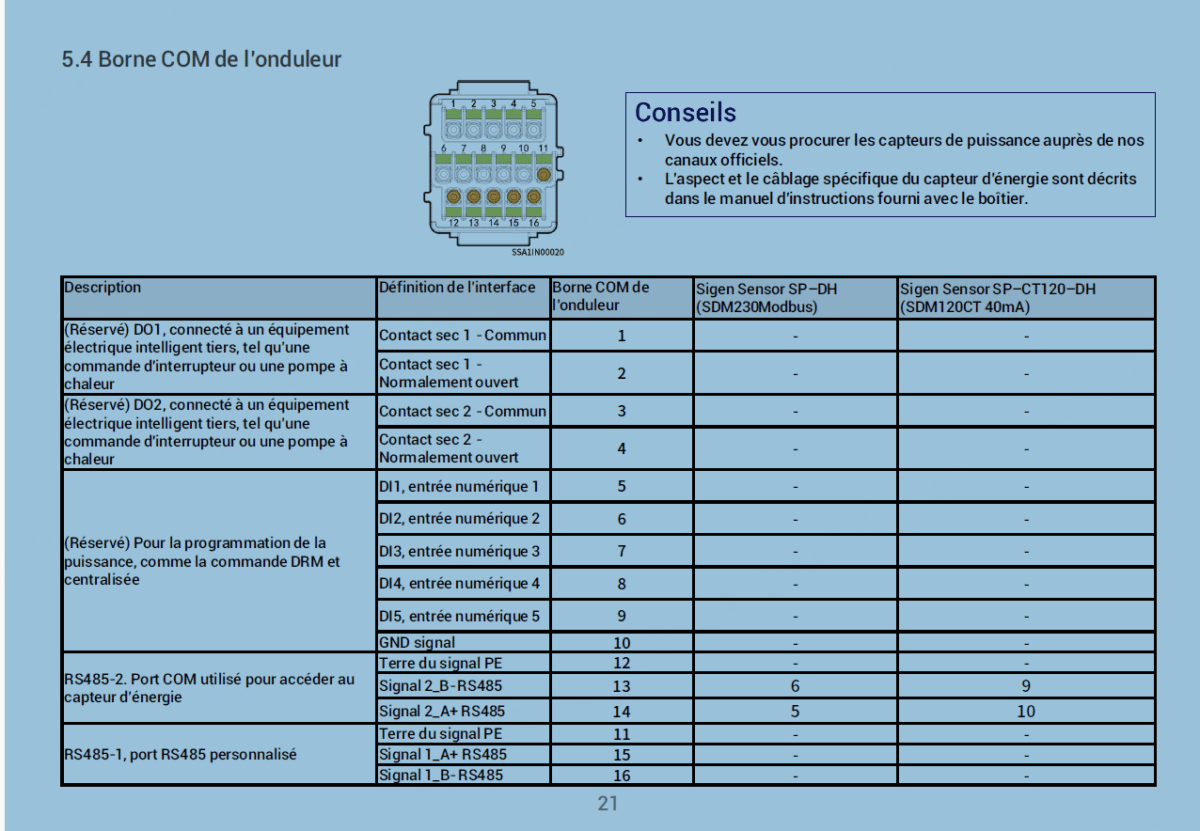

Identification des pins de la borne COM de l'onduleur SIGENERGY :

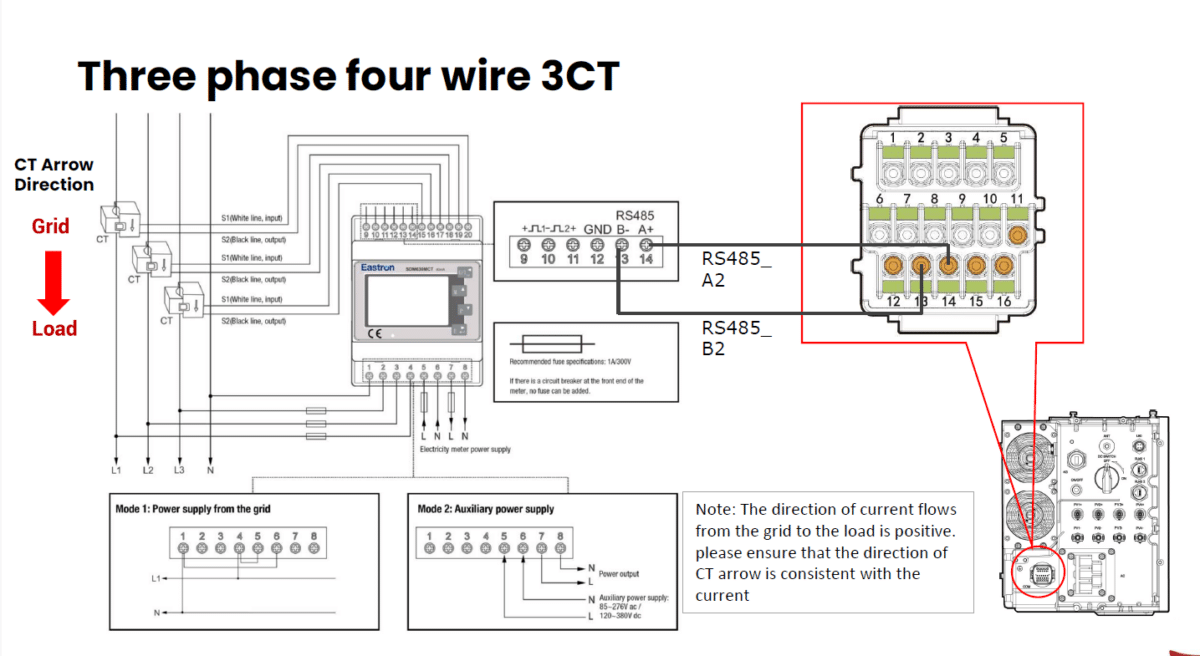

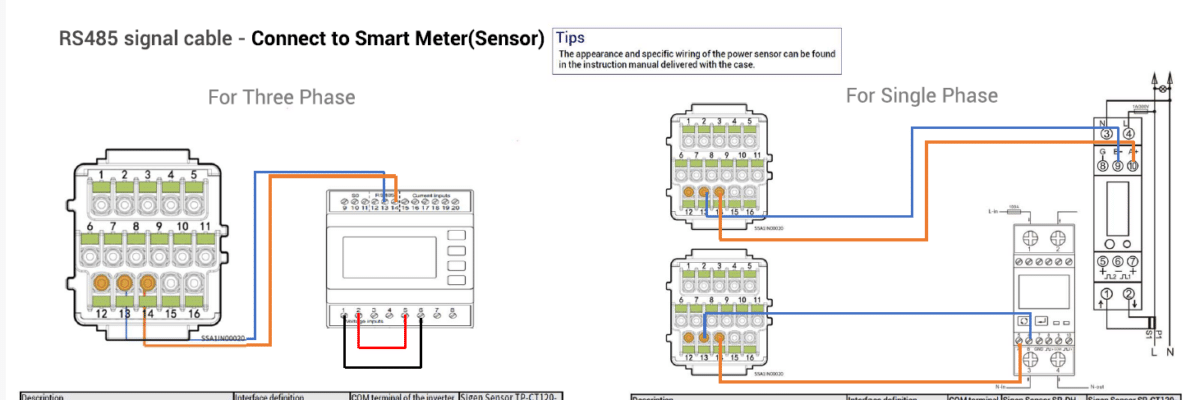

Schémas détaillés des câblages des Sigensensor, version triphasée et monophasée :

Certificats de conformité

💡

Les onduleurs hybrides SIGENERGY sont certifiées EN 505419. Les certificats ci-contre seront à fournir lors d'un dossier technique Consuel.

Gamme TP (triphasée)

Powered By EmbedPress

Gamme SP (monophasée)

Powered By EmbedPress

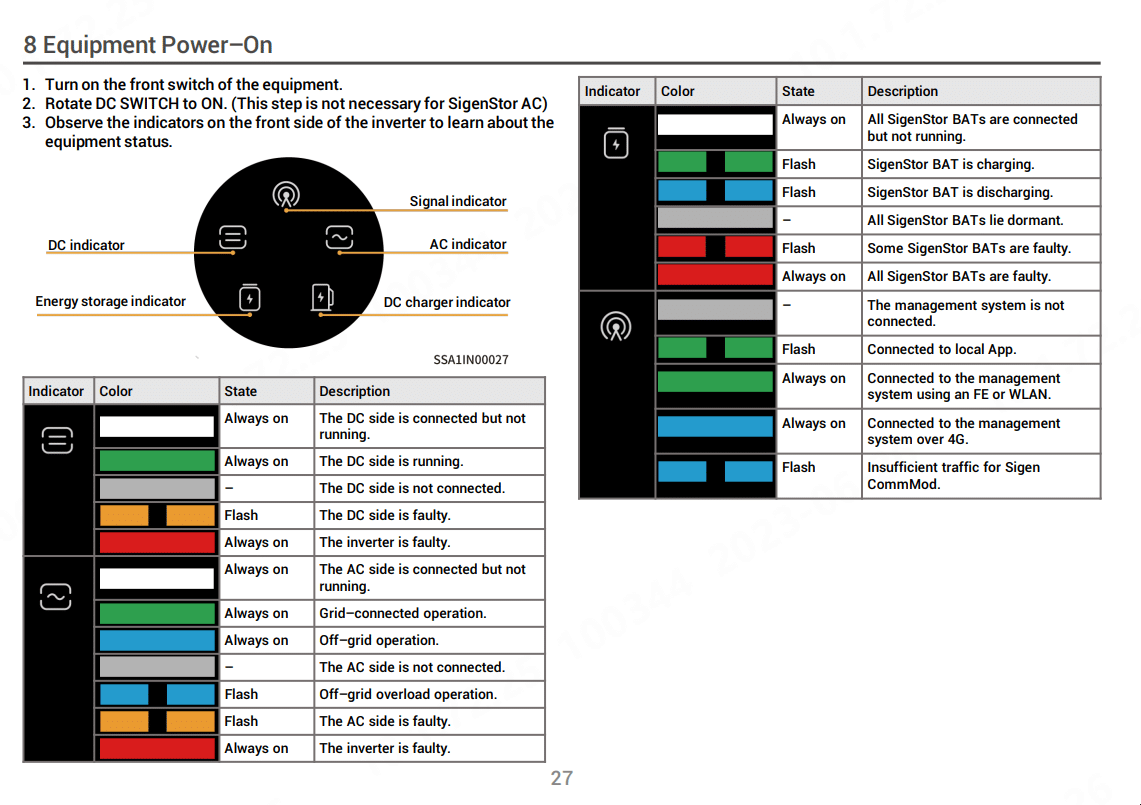

Signification des LED sur l'onduleur

💡

L'écran de l'onduleur SIGENERGY dispose de LED colorées réparties sur 5 symboles. Voici leur signification en fonction de leurs couleurs respectives.

Quelle maintenance prévoir ?



La gamme SIGENERGY est conçue pour offrir une performance durable avec un minimum d’entretien. Toutefois, pour garantir la sécurité, l’efficacité et la longévité de vos équipements – qu’il s’agisse des batteries, onduleurs hybrides, modules de charge VE ou passerelles énergétiques – il est essentiel de suivre des consignes de maintenance régulières. Cette section détaille les bonnes pratiques de vérification, de nettoyage, d’inspection des connexions, ainsi que les procédures de mise à jour logicielle (OTA) via l’application mySigen. Elle s’adresse aux installateurs comme aux utilisateurs avertis, afin d’assurer un fonctionnement optimal du système en toute saison.

Guide de maintenance
