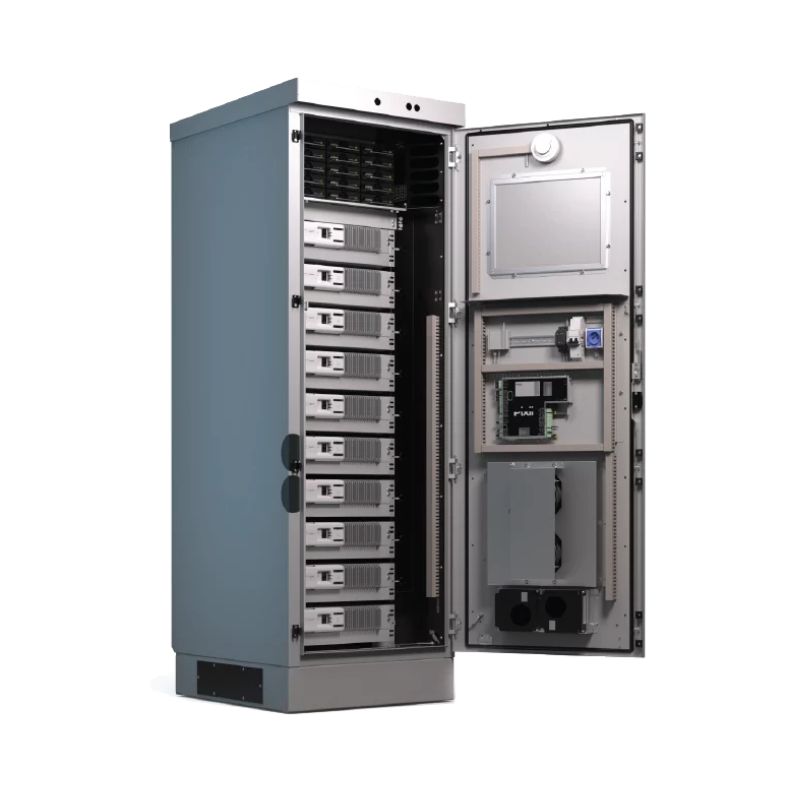

Pixii Powershaper 50kVA/48KwH

Pixii Powershaper 50kVA/48KwH

  • Système basé sur des onduleurs-redresseurs Pixiibox 3300-48V.
  • Rapport poids-puissance le plus compact du marché (3.3 kVA pour 3kg)
  • Fonctionnement mono ou triphasé, en TT / TN / IT.
  • Puissance incrémentale dejusqu’à plusieurs centaines de KVA équilibrage de phase individuel.
  • Fonctions de gestion de réseau avancées (peak shaving, frequency support, lissage de tension, etc …)
  • Isolation galvanique DC/AC, topologie HF 48V.
  • Efficient, consommation de seulement 22W pour un système de 10KVA
  • Utilisation en auto-consommation optimisée, applications off-grid, micro-grid, etc….
  • Gestion du PV via AC Coupling avec onduleurs Fronius / SMA
  • Utilisation en extérieur, IP55, armoire ventilée.
  • Extension de garantie (payante) jusqu’à 10 ans.
  • Tarifs sur demande.



Catégories : ,
Partager sur:

Description






Système Pixii Powershaper : une solution unique sur le marché

La solution de stockage hybride Pixii Powershaper est unique sur le marché et permet une vaste gamme d’applications (optimisation de l’auto-consommation, anti-black-out, micro-grid, off-grid). Doté d’une modularité unique grâce à la compacité sans équivalent (3 KG / 3.3 kVA) des onduleurs-redresseurs bi-directionnels 48V Pixiibox, ces derniers sont au coeur du système Pixii Powershaper et permettent d’assurer plusieurs fonctions :

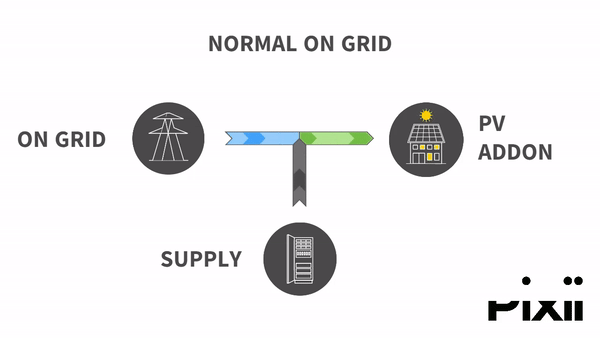

  • Charge des batteries depuis le réseau et/ou depuis une source ENR (onduleur PV par exemple)
  • Décharge des batteries vers le réseau et/ou vers les consommateurs aval.

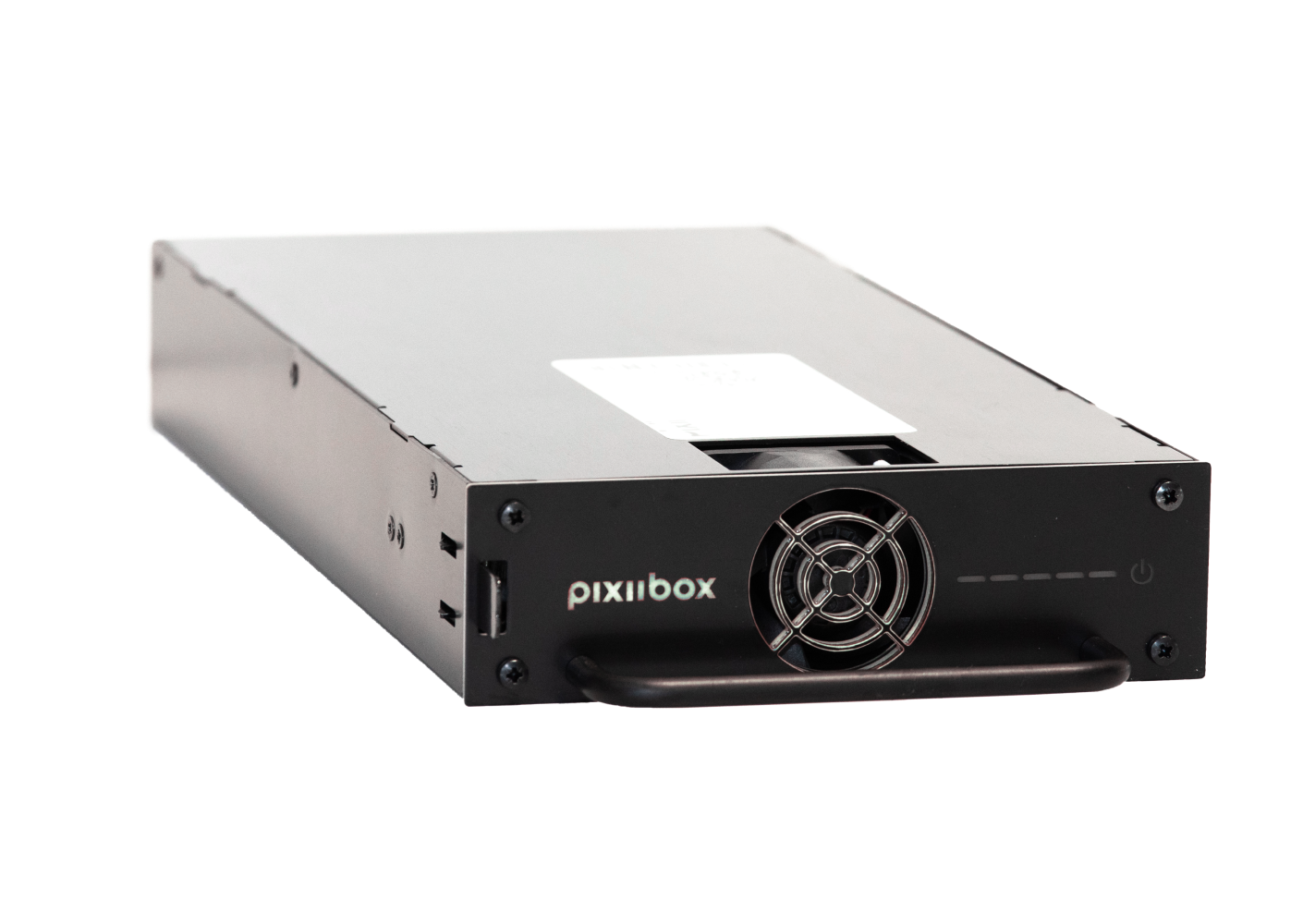

Un onduleur-redresseur bi-directionnel de 3.3KVA dans un format 1RU !

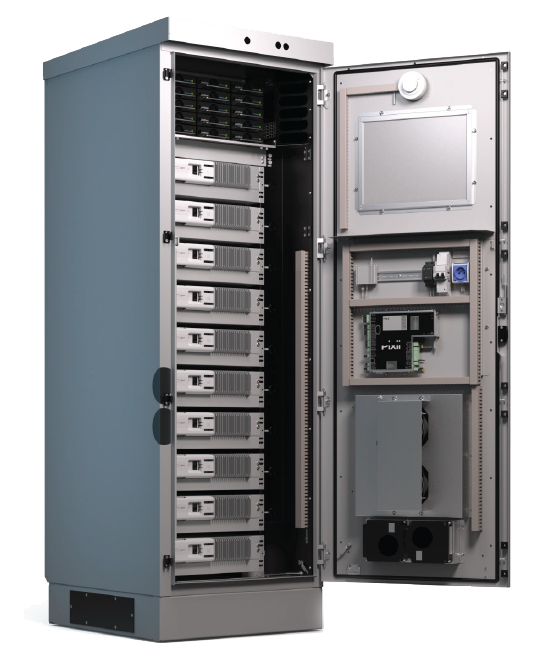

 Pixii Powershaper : plusieurs fonctions, une seule plateforme modulable :

De part leur compacité et leur modularité, les Pixiibox sont rackables et s’insèrent dans une baie propriétaire fournie par Pixii (« Pixiishelf »), permettant la mise en parallèle de plusieurs unités pour obtenir des systèmes de quelques kVA jusqu’à 50kVA par armoire. Les Pixiibox peuvent être swappable à chaud (pour de la maintenance), configurées en mono ou triphasée à la volée, ce qui est unique sur le marché actuellement. Leur topologie est de type HF à Mosfet Coolsic, et permet d’obtenir des rendements en conversion DC/DC et DC/AC de plus de 94%, ce qui en fait l’un des onduleurs-redresseurs 48V les plus efficients du marché. Leur consommation à vide par ailleur est trés basse, situé à 5W par module, contre souvent 15-25W pour des onduleurs 48V basse fréquence de puissance équivalente.



A terme, les PixiiBox peuvent se voir rajouter des fonctionnalités via la mise à jour de leur firmware, pour notamment supporter une fonction MPPT DC/DC autorisant le pilotage de chaînes solaires en couplage DC (fonctionnalité disponible en 2023)

Le système permet d’assurer en option une fonction anti black-out en cas de coupure du réseau EDF. Les Powershaper peuvent par ailleurs fonctionner dans des configurations purement off-grid.

Vidéo de présentation des systèmes Pixii Powershaper (EN) :

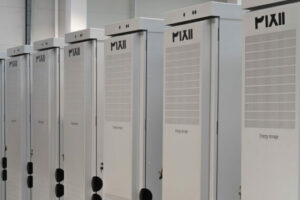

Système scalable jusqu’à plusieurs centaines de KVA :

Plusieurs Powershaper peuvent être installées en parallèle afin d’atteindre des puissances et des capacités de plusieurs centaines de kWh/KVA.





Protocole de compatibilité batteries 48V ouvert :

Les onduleurs Pixiibox permettent non seulement une large compatibilité avec une gamme de batteries lithium 48V CANBUS (LG CHEM, Polarium), mais aussi le support de batteries 48V sans BMS (Batteries LTO Zenaji, etc …) permettant ainsi une grande souplesse dans le choix des configurations possibles. Nous proposons par défaut le Powershaper avec des batteries Polarium LFP (SLB 100-145-5LFP) de 5 kWh au format 3U.






Onduleur-redresseur Pixiibox 48V/3300VA : un concentré de fonctionnalités

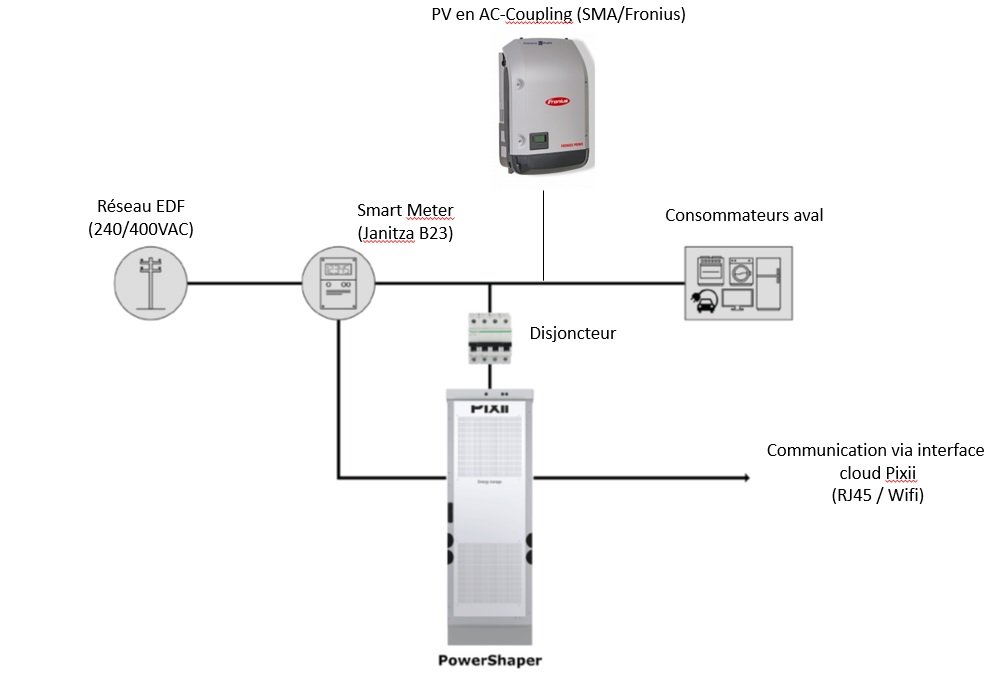

Les Powershaper reposent sur une seule et unique plateforme matérielle, le Pixiibox. Ce dernier, outre ses fonctions d’onduleurs-chargeur-redresseur, peut s’interfacer avec du solaire en AC Coupling (onduleur Fronius Primo / Symo OU SMA Sunny Boy / STP) :







Interface de monitoring et de paramétrage via le Pixii Gateway :

L’ensemble des fonctionnalités du système est assurée par la passerelle (Gateway) permettant non seulement la programmation des Pixiibox en fonction des applications choisies, mais aussi la gestion du Powershaper (alarmes, seuils de sécurité, gestion des batteries) et le monitoring à distance via le portail PIXII.



Interface de gestion du système Pixii

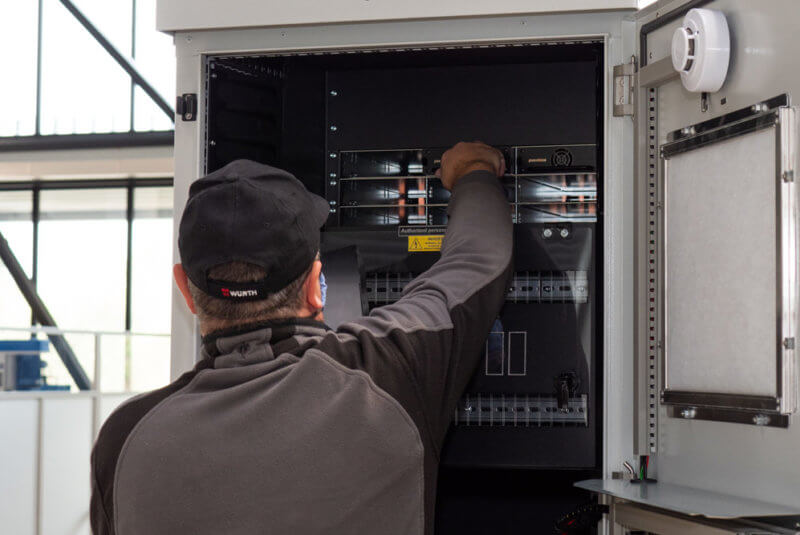

Compact pour une installation et maintenance facilité :

Grâce au format compact des Pixiibox, ces derniers sont léger, manipulables, swappable à chaud, et permettent ainsi une installation et une maintenance facilitée par rapport à des onduleurs classiques 48V avec transformateurs, beaucoup plus lourds.











Fiche technique Pixiibox (EN)

2021_08_10_pixii sheet_PixiiboxFR

PowerShaper 50kVA/48kWH

50kW-48kWhr PowerShaper Datasheet V2

Batterie Polarium LFP

SLB48-100-135-5_PRLM2
