« En autoconsommation, le BMS décide de tout. Cycle après cycle, il fixe la durée de vie réelle de vos cellules. Le choisir au rabais revient à brider le rendement de toute l'installation. Voici pourquoi, et comment l'éviter. »
— Julien, Perma Batteries

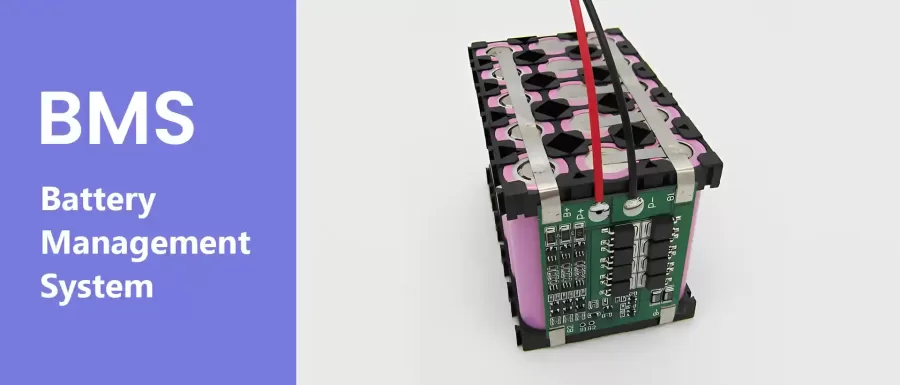

Le BMS batterie solaire reste le composant le plus sous-estimé d’un stockage photovoltaïque. D’abord, les acheteurs comparent la chimie, la capacité et les cycles annoncés. Ensuite, ils traitent le Battery Management System comme un détail. C’est une erreur coûteuse. En effet, deux packs identiques ne vieillissent pas pareil selon leur BMS. Un BMS médiocre laisse les cellules se déséquilibrer et chauffer. Par conséquent, il use des cellules pourtant excellentes. À l’inverse, un bon BMS prolonge des cellules ordinaires.
Or le profil solaire est exigeant. La production varie, les cycles sont partiels, la charge reste souvent haute. Ainsi, l’estimation d’état de charge se dégrade sur la courbe plate du LiFePO₄. Chaque erreur se paie alors en cycles perdus et en rendement. En somme, le BMS mérite le même soin que les cellules elles-mêmes.
Le stockage photovoltaïque impose au BMS batterie solaire des contraintes propres. En mobilité électrique, la batterie subit des cycles profonds et réguliers. De plus, un refroidissement actif maîtrise la température. En solaire, c’est l’inverse. La production varie sans cesse, au gré de la météo. Ainsi, un passage nuageux fait chuter le courant de charge en quelques secondes. Puis le pic de midi le fait remonter aussitôt. Par conséquent, la batterie enchaîne des cycles partiels et superficiels. Enfin, elle stationne souvent à état de charge élevé.
Cette signature d’usage a trois conséquences. D’abord, l’impédance dérive. En effet, les micro-cycles et les plateaux haute tension font grimper la résistance interne. Ensuite, les cellules se déséquilibrent. Sans courant d’équilibrage suffisant, la plus faible bride tout le pack. Enfin, le risque thermique grandit en climat chaud. Toutefois, ces trois mécanismes restent pilotables. Encore faut-il surveiller les bonnes grandeurs. Surtout, le BMS doit dialoguer avec l’onduleur.
Ces réglages font toute la différence sur le terrain. En effet, un même pack peut durer huit ou seize ans. Tout dépend, en réalité, de la qualité du pilotage. Voyons donc les leviers un par un.
Trois grandeurs gouvernent le vieillissement d’un stockage solaire. Il s’agit de la température, de la profondeur de décharge et du régime de courant. D’abord, le BMS doit les mesurer. Ensuite, il doit les borner. Enfin, il doit en garder l’historique.
La température reste le premier facteur de dégradation. Pour le LiFePO₄, la charge sûre s’étend de 0 °C à 45 °C. La décharge tolère une plage plus large, de −20 °C à 60 °C. En dessous de 0 °C, toutefois, la charge devient dangereuse. En effet, le lithium se dépose alors à l’anode. Ce phénomène, le lithium plating, reste irréversible. Par conséquent, un bon BMS coupe la charge sous le point de gel.
Le BMS place aussi des capteurs en plusieurs points. Il surveille les cellules, les busbars et l’enceinte. Ainsi, il repère les gradients thermiques avant tout point chaud. Le NMC, lui, se montre plus fragile. Il se dégrade dès 35 °C. Surtout, son seuil d’emballement est bas : 150 à 210 °C. Le LFP, en comparaison, tient de 270 à 300 °C. Cet écart justifie, à lui seul, le choix du LiFePO₄ en résidentiel.
L’emplacement du local pèse aussi lourd. En climat chaud, la ventilation devient prioritaire. De plus, un coin à l’ombre limite les pics de chaleur. Ainsi, le BMS travaille dans de meilleures conditions.
La chaleur accélère toutes les réactions de vieillissement. En première approximation, chaque hausse de 10 °C divise par deux la durée de vie calendaire. Concrètement, passer de 35 °C à 25 °C peut donc doubler la longévité. Un local tempéré et ventilé reste ainsi le meilleur allié du BMS.
La profondeur de décharge est le deuxième levier. Elle indique la part de capacité utilisée à chaque cycle. Or la durée de vie y réagit de façon très non linéaire. En effet, décharger en douceur multiplie le nombre de cycles. Les essais de référence le confirment. Une cellule LFP tient environ 3 221 cycles à 80 % de décharge. En revanche, elle atteint près de 34 957 cycles à seulement 20 %. Autrement dit, une décharge plus douce multiplie la longévité par dix. C’est pourquoi un bon BMS ne descend jamais sous 20 % de charge. Toutefois, un arbitrage existe. Certains privilégient l’énergie totale débitée, quitte à cycler plus profond.
En pratique, garder 20 % de réserve reste le meilleur compromis. En effet, cette marge ménage les cellules. De plus, elle protège contre les coupures imprévues.
| Profondeur de décharge (DoD) | Cycles avant fin de vie (LFP) |
|---|---|
| 80 % (décharge profonde) | ≈ 3 221 cycles |
| 20 % (décharge douce) | ≈ 34 957 cycles |
Le régime de courant, ou C-rate, complète le tableau. Il mesure la vitesse de charge et de décharge. En solaire résidentiel, ce régime reste modéré. En pratique, il se situe souvent entre 0,2C et 0,5C. C’est une bonne nouvelle pour la longévité. En effet, un faible courant ménage la cinétique des cellules. Le BMS veille néanmoins à le borner. Ainsi, il réduit la puissance quand la charge baisse. De même, il la limite quand la température monte. Par conséquent, les cellules ne dépassent jamais leur densité de courant admissible.
Cette régulation passe inaperçue à l’usage. Pourtant, elle prolonge nettement la durée de vie. C’est un bénéfice discret, mais bien réel.
Température, DoD et C-rate forment le triptyque que tout BMS batterie solaire doit borner. En solaire, le faible C-rate aide. En revanche, la chaleur et la décharge profonde restent les vrais ennemis de la longévité.
Le SoC, ou état de charge, joue le rôle de jauge. En solaire, son estimation pose un vrai défi. En cause : la courbe de tension du LiFePO₄. En effet, le LFP reste autour de 3,2 à 3,3 V sur 80 % de sa plage. Ainsi, une faible variation de tension cache un grand écart de charge.
Trois méthodes coexistent, avec des précisions très différentes. D’abord, la lecture de tension à vide (OCV) plafonne à ±5 à 10 % dans la zone plate. Elle ne sert donc qu’au recalage après un long repos. Ensuite, la coulométrie atteint ±3 à 5 %, mais elle dérive avec le temps. Enfin, le filtre de Kalman étendu descend à ±1 à 2 %. C’est la seule méthode qui dompte la courbe plate du LFP. De plus, elle s’adapte en continu à la température et à l’âge.
Le BMS recale par ailleurs son estimation aux extrémités. À pleine charge, notamment, il fixe le SoC à 100 %. Ainsi, la dérive accumulée se corrige régulièrement.
| Méthode SoC | Précision | Aptitude LFP solaire |
|---|---|---|
| Tension à vide (OCV) | ±5–10 % | Faible — recalage au repos |
| Coulométrie | ±3–5 % | Correcte en temps réel |
| Filtre de Kalman (EKF) | ±1–2 % | Excellente — gère la courbe plate |
Le SoH mesure la capacité restante face au neuf. Sa formule est simple : capacité actuelle divisée par capacité d’origine. La fin de vie se déclare en général à 80 % de SoH. En solaire, ce suivi se complique. En effet, la plupart des cycles sont partiels. Le simple comptage de cycles ne suffit donc plus.
Par conséquent, le BMS croise plusieurs signaux. D’abord, il suit la perte de capacité. Ensuite, il mesure la résistance interne, qui grimpe avec l’âge. Enfin, il analyse la courbe d’incrément capacitif. Surtout, il journalise ces données dans le temps. C’est essentiel. En effet, une garantie type promet 80 % de SoH à 6 000 cycles. Sans journal horodaté, toute réclamation devient un litige.
La courbe d’incrément capacitif mérite une mention. En effet, elle révèle les signatures fines du vieillissement. Un BMS avancé l’exploite pour affiner le SoH.
L’équilibrage corrige la dérive entre cellules. Deux approches s’opposent. D’abord, l’équilibrage passif. Il brûle l’excès de charge en chaleur, via une résistance. Son courant reste faible, de 20 à 200 mA. Il est donc simple, fiable, mais lent. De plus, l’énergie dissipée est perdue. Ensuite, l’équilibrage actif. Il redistribue la charge entre cellules, sans la gaspiller. Son courant grimpe à 0,5 à 5 A. La correction est donc bien plus rapide. En revanche, le coût monte : deux à cinq fois le passif.
L’impact sur le rendement est double. D’une part, le passif perd de l’énergie en chaleur. D’autre part, un mauvais équilibrage réduit la capacité exploitable. Ainsi, le passif convient au résidentiel. À l’inverse, l’actif s’impose sur les gros systèmes à fort cyclage.
Le BMS doit aussi vérifier son propre équilibrage. En effet, un circuit défaillant laisse l’écart se creuser. Une alerte sur l’écart de tension prévient alors la dérive.
| Critère | Équilibrage passif | Équilibrage actif |
|---|---|---|
| Principe | Dissipation par résistance | Redistribution entre cellules |
| Courant typique | 20–200 mA | 0,5–5 A |
| Rendement | Énergie perdue en chaleur | Énergie conservée |
| Coût relatif | Faible | 2 à 5× le passif |
| Cible | Résidentiel | Fort cyclage / gros systèmes |
Les seuils de coupure ne devraient pas rester figés. En hiver, sous faible production, descendre trop bas coupe le système trop tôt. En été, à l’inverse, un fort SoC prolongé accélère le vieillissement. Le BMS idéal module donc sa fenêtre. D’abord, il l’ajuste selon la température. Ensuite, il la resserre à mesure que la batterie vieillit. En effet, la résistance interne dérive avec l’âge. Cette stratégie repose sur des briques simples : surveillance cellule par cellule, puis coupure dès qu’une cellule franchit sa limite.
Ce réglage adaptatif reste rare sur les modèles d’entrée de gamme. Pourtant, il change tout sur la durée. Posez donc la question au fournisseur.
Un BMS batterie solaire performant combine quatre atouts. D'abord, un SoC de type Kalman calibré pour le LFP. Ensuite, une journalisation SoH exploitable en garantie. Puis un équilibrage dimensionné selon le cyclage. Enfin, des seuils pensés pour la météo et l'âge.
Le BMS n’agit jamais seul. En temps réel, il transmet à l’onduleur l’état de charge, la puissance disponible et les défauts. L’onduleur s’en sert pour ajuster la charge et la décharge. De plus, il déclenche un arrêt doux à l’approche du vide. Sans cette liaison, l’onduleur travaille en aveugle. Par conséquent, les surcharges et les décharges profondes redeviennent possibles. Cette communication passe par des protocoles normalisés : CAN bus, Modbus RTU et MQTT.
Concrètement, le BMS pilote la consigne de courant. Il dialogue pour cela avec l’étage DC/DC et l’onduleur. À l’approche du haut de plage, il demande une baisse du courant. On passe alors du courant constant à la tension constante. Cette transition suit la cinétique d’insertion du lithium. Surtout, elle évite les excursions au-dessus du seuil haut. Or ces excursions causent une perte de capacité permanente. Ainsi, un bon dialogue protège directement les cellules.
Ce pilotage fin distingue un bon BMS d’un modèle basique. De plus, il améliore le confort d’usage. En effet, les arrêts brutaux disparaissent.
Voici le cas le plus typiquement solaire. Sous ciel instable, la production oscille à la minute. Sans garde-fou, le système enchaîne alors des micro-charges et des micro-décharges. Chaque inversion ajoute du stress, sans stocker d’énergie utile. La parade s’appelle l’hystérésis. Le principe est simple. On définit une bande morte autour du point de fonctionnement. Par exemple, on ne réautorise la charge qu’après un écart de charge significatif. Le BMS impose alors à l’onduleur de ne pas réagir au moindre rayon. Ainsi, le profil se lisse. De plus, les inversions néfastes disparaissent. Par conséquent, la longévité grimpe. C’est un réglage discret, mais décisif.
Sur un stockage LFP bien intégré, le rendement aller-retour atteint couramment 90 à 95 %. La synergie BMS-onduleur y contribue directement. En effet, elle supprime les inversions inutiles et les marges de sécurité excessives.
Une mauvaise synergie se paie de plusieurs façons. D’abord, les inversions inutiles génèrent des pertes par commutation. Ensuite, un onduleur mal informé applique des marges trop larges. De ce fait, il bride la puissance ou s’arrête trop tôt. Par conséquent, l’énergie valorisée diminue. Enfin, un protocole incompatible impose une passerelle. Celle-ci ajoute du coût et de la complexité. La règle d’or est donc claire. Vérifiez, dès la sélection, que le BMS figure sur la liste de compatibilité de l’onduleur.
Pensez enfin aux modes de défaillance. Une dérive de capteur fausse le SoC. De même, un contacteur collé empêche la coupure. Par conséquent, exigez des capteurs redondants et un suivi de l’état des contacteurs.
Le tableau suivant croise les trois chimies les plus courantes en stockage. D’abord le LFP, dominant en résidentiel. Ensuite le NMC, plus dense mais plus sensible. Enfin le LTO, rare mais très endurant. Les valeurs LFP et NMC reposent sur des seuils techniques établis. Les valeurs LTO, plus difficiles à trouver, restent indicatives. À confirmer, donc, sur la fiche du constructeur.
| Paramètre | LFP (LiFePO₄) | NMC | LTO |
|---|---|---|---|
| Plage de charge | 0 °C à 45 °C | Dégradation > 35 °C | ≈ −30 °C à 55 °C |
| Plage de décharge | −20 °C à 60 °C | Plus sensible au chaud | Très large |
| Seuil d'emballement | 270 à 300 °C | 150 à 210 °C | Élevé / très stable |
| Tolérance tension/cellule | ±10–20 mV | ±5 mV (plus serré) | Selon constructeur |
| Cadence surveillance T° | 1–2 s | 100–500 ms | Selon constructeur |
| Aptitude DoD élevée | Bonne | Moins favorable | Excellente |
Valeurs LFP et NMC : seuils de référence. Valeurs LTO : indicatives, à confirmer sur fiche constructeur selon le modèle.
La sélection d’un BMS batterie solaire se mène comme une qualification de composant critique. Voici les points à exiger, fiche technique en main. D’abord les paramètres électriques. Ensuite l’architecture. Enfin les protocoles et les certifications.
Le BMS doit couvrir la tension du pack et le courant maximal, avec marge. Ces valeurs dépendent du projet. Toutefois, la logique reste constante. D’abord, le BMS protège contre les surintensités. Ensuite, il détecte un court-circuit en quelques microsecondes. Puis il ouvre le contacteur. Enfin, il coordonne tout cela avec l’onduleur et le câblage. Par conséquent, toute la chaîne de courant doit rester cohérente.
L’architecture suit la taille du système. En dessous de 30 kWh, un BMS cellule intégré suffit. Jusqu’à 100 kWh, une architecture mono-niveau reste viable. Au-delà, on passe en maître-esclave. Chaque module embarque alors son BMS esclave. Surtout, cet esclave doit garder sa protection même si le maître tombe. C’est un point d’évaluation crucial. En effet, un système qui dépend entièrement du maître crée un point de défaillance unique. Posez donc toujours la même question. Que devient la protection cellule en cas de panne du maître ?
La réponse révèle la qualité réelle de l’architecture. De plus, demandez si un circuit de pré-charge protège les contacteurs. Ce détail compte sur les gros packs.
Côté communication, deux standards dominent : CAN bus et Modbus RTU. Le MQTT s’y ajoute pour la supervision cloud. La règle pratique est simple. Vérifiez d’abord la compatibilité de l’onduleur. Sinon, une passerelle s’impose, avec son surcoût. Côté sécurité, exigez les bonnes certifications. Pour un BMS, les références utiles sont UL 1973, IEC 62619 et IEC 62933-5.
Pensez aussi au règlement européen 2023/1542. En effet, il rend le passeport batterie numérique obligatoire dès février 2027. Cette obligation vise les batteries de plus de 2 kWh. Or le BMS en sera la source de données principale. Les niveaux d’intégrité fonctionnelle, type ASIL ou SIL, relèvent surtout de l’automobile et de l’industriel. En résidentiel, ce sont les certifications produit qui priment.
Enfin, réclamez les rapports d’essai, pas un simple certificat. En effet, un fournisseur sérieux les fournit sans hésiter. À l’inverse, une réticence doit alerter.
En résidentiel (< 30 kWh) : BMS cellule mono-niveau, équilibrage passif ≥ 100 mA, SoC coulométrie ou Kalman, communication compatible onduleur. En tertiaire ou industriel (> 100 kWh) : architecture maître-esclave à protection indépendante, équilibrage actif, SoC Kalman, journalisation SoH conforme à 2027.
Au fond, le BMS batterie solaire n’est pas une ligne à raboter. Au contraire, il décide du sort des cellules. Un bon BMS révèle le potentiel de cellules moyennes. À l’inverse, un mauvais BMS gâche d’excellentes cellules. Pour sécuriser un retour sur dix ans, trois indicateurs doivent figurer dans toute offre. Les voici, dans l’ordre.
D’abord, l’algorithme de SoC et sa calibration. Exigez la méthode exacte, ajustée à votre chimie. Sur LFP, en effet, l’OCV seul ne suffit pas. Ensuite, la stratégie d’équilibrage et son courant. Visez le passif ≥ 100 mA en résidentiel, l’actif pour le fort cyclage. Un courant trop faible sur un gros pack doit alerter. Enfin, la journalisation du SoH et son export. Vérifiez la durée de conservation, les paramètres et le format. Sans cela, ni garantie ni conformité 2027 ne tiennent. En somme, négliger ces trois points dégrade la rentabilité d’une installation pourtant solide.
