« La technologie nickel-fer reste, à mon sens, la meilleure alliée de l'autonomie solaire sur le très long terme. Elle ne rivalise pas avec le lithium en densité énergétique, mais elle offre une robustesse et une longévité qu'aucune autre chimie n'égale — parfois plus de 10 ans sans dégradation mesurable. Cette documentation Nickel-Fer réunit tout ce qu'il faut savoir avant d'installer, de mettre en service et d'entretenir un parc de batteries NiFe. »
— Julien, Perma Batteries
Les accumulateurs nickel-fer sont des éléments ouverts : ils dégagent de l'hydrogène et de l'oxygène pendant la charge, en fonctionnement normal, et de façon très accrue en surcharge. C'est une caractéristique de la technologie, non un défaut. Les déflagrations qui nous ont été signalées sont des déflagrations internes à l'élément : le gaz qui explose est celui présent dans le bac, entre les électrodes et sous le couvercle, et non celui du local. Le mécanisme le plus plausible est un court-circuit interne provoqué par l'accumulation d'oxydes de fer entre les plaques, qui échauffe l'élément et enflamme le mélange gazeux confiné à l'intérieur. Un élément peut donc exploser dans un local parfaitement ventilé. Les mesures qui comptent sont celles qui limitent la dégradation interne et celles qui protègent les personnes si elle survient.
En une phrase : surveillez l'intérieur de vos éléments (fond de bac, niveau d'électrolyte, tension), gardez le parc dans un local technique fermé à clef, et ne vous approchez des éléments qu'équipé et hors charge. La ventilation du local reste nécessaire, mais elle n'empêche pas ce type d'incident.
Depuis 2023, 8 incidents de déflagration nous ont été signalés sur des installations distinctes. Nous publions ces chiffres pour que chacun puisse situer le phénomène avec précision.
Ces deux pourcentages disent deux choses différentes et toutes deux vraies : le phénomène reste rare à l'échelle des éléments, mais il a touché une proportion non négligeable des installations. C'est cette seconde lecture qui justifie le présent avertissement.
Aucun de ces incidents n'a causé de dommage corporel. Dans tous les cas, l'explosion s'est produite à l'intérieur d'un seul élément : le bac a éclaté ou le couvercle a été projeté, avec projection d'électrolyte et de fragments dans le local. Les éléments voisins n'ont pas été touchés et le local n'a pas pris feu. Les lots impactés ont été livrés en 2022, 2023 et 2024.
Les circonstances ne sont pas uniformes. Une partie des déflagrations est survenue pendant une opération d'entretien, l'exploitant étant présent dans le local ; dans deux de ces cas, un défaut de remplissage de l'électrolyte a été constaté, les plaques ayant été découvertes. D'autres sont survenues sur un parc au repos ou en charge, sans personne à proximité. C'est cette seconde catégorie qui ne s'explique pas par la conduite de l'installation, et c'est la première qui montre que l'absence de dommage corporel tient pour partie au hasard — d'où l'importance des équipements de protection (section 7).
La cause exacte n'est pas déterminée avec certitude, et nous nous gardons de la trancher. Une lecture se détache toutefois nettement.
Mécanisme le plus plausible — le court-circuit interne par dépôt d'oxydes de fer. Les électrodes de fer libèrent, au fil des cycles, des particules d'oxyde (magnétite et hydroxydes de fer) qui sédimentent au fond du bac et se déposent entre les plaques. Ce dépôt peut finir par établir un chemin conducteur entre une plaque positive et une plaque négative. Le courant qui s'y engouffre échauffe localement l'élément, et cet échauffement suffit à enflammer le mélange hydrogène-oxygène présent à l'intérieur du bac (le mécanisme détaillé est décrit en section 2). Cette dégradation est interne et progressive : elle se développe indépendamment de la qualité du local, et seul un suivi de l'état des éléments permet de la détecter.
Facteurs aggravants liés à l'exploitation. Un niveau d'électrolyte insuffisant découvre les plaques, accroît l'échauffement et le volume de gaz confiné dans le bac, et accélère la dégradation interne ; deux des déflagrations ont effectivement fait suite à un défaut de remplissage. Une surcharge augmente le dégagement gazeux. Une décharge électrostatique ou une étincelle au-dessus d'un élément ouvert peut également enflammer le gaz qui s'en échappe.
Nous avons saisi le fabricant, Hengming, dont la lecture retient le manque d'électrolyte et/ou des manipulations inadéquates à proximité des éléments (décharge électrostatique notamment). Cette lecture est compatible avec les cas survenus pendant l'entretien, en particulier les deux où le niveau d'électrolyte était insuffisant, et nous la prenons au sérieux — c'est pourquoi le niveau d'électrolyte et les règles d'intervention occupent une place centrale dans ce document. Elle ne recouvre pas les cas survenus sans personne dans le local, sur des parcs dont l'entretien était à jour. Une expertise indépendante est en cours sur les éléments conservés ; nous publierons ses conclusions, quelles qu'elles soient.
Pendant la charge, la réaction électrochimique libère de l'hydrogène à l'électrode négative et de l'oxygène à l'électrode positive. Ces gaz naissent au contact même des plaques, remontent à travers l'électrolyte et s'accumulent dans l'espace libre entre le niveau de liquide et le couvercle, avant de s'échapper par le bouchon. À cet endroit, le mélange hydrogène-oxygène est naturellement dans sa plage d'explosivité, puisqu'il est produit dans les proportions exactes de la réaction. C'est inhérent à tout accumulateur ouvert et parfaitement maîtrisé tant qu'aucune source de chaleur n'existe à l'intérieur.
Ce que cela implique. L'amorce et le combustible se trouvent tous deux à l'intérieur de l'élément. La ventilation du local, aussi bien dimensionnée soit-elle, agit sur l'air de la pièce et non sur le gaz confiné dans le bac : elle ne peut ni prévenir ni atténuer une déflagration interne. Elle reste indispensable pour une autre raison, décrite en section 6 — empêcher que le gaz échappé de l'ensemble du parc s'accumule dans la pièce.
L'électrolyte, à base de potasse (hydroxyde de potassium), est par ailleurs fortement caustique pour la peau et les yeux — et c'est précisément ce qui est projeté en cas d'éclatement.
C'est la vérification que nous demandons en priorité à tous les exploitants disposant de bacs translucides. Elle est gratuite, ne nécessite aucun outil, ne demande aucun démontage ni aucune ouverture des éléments, et prend quelques minutes pour un parc entier. Sur bacs opaques, le suivi repose sur la tension individuelle et le niveau d'électrolyte (sections 4 et 8).
Un dépôt sombre, noir à brun-noir, formant une couche au fond du bac, sous les plaques. Un fond propre ou très légèrement voilé correspond à un élément sain. C'est l'épaisseur de cette couche, et surtout sa progression dans le temps, qui renseignent.
Si l'un de ces signes est présent : cessez la charge, n'intervenez pas sur l'élément concerné, isolez-le électriquement du parc si son état le justifie, fermez le local, et contactez-nous avec vos photos avant toute autre opération.
C'est le facteur d'exploitation retenu par le fabricant, et c'est aussi celui que nous avons retrouvé sur deux des incidents. Un niveau insuffisant agit sur toutes les étapes du mécanisme : les plaques découvertes s'échauffent davantage, la concentration de l'électrolyte augmente, le volume de gaz confiné sous le couvercle grandit, et la dégradation des électrodes de fer s'accélère.
Profitez de ce contrôle mensuel pour faire l'inspection du fond des bacs décrite en section 3 et pour relever la tension de chaque élément : les trois vérifications se font au même moment, sur le même parc, et se complètent.
La surcharge augmente le dégagement gazeux, l'échauffement et la consommation d'eau. Elle ne crée pas le court-circuit interne, mais elle accélère la dégradation des électrodes et rend toute amorce plus dangereuse.
Puisqu'une déflagration interne ne peut pas être exclue sur un élément en apparence sain, la protection des personnes repose d'abord sur une règle simple : personne ne doit se trouver à proximité du parc sans raison, et personne ne doit pouvoir y accéder par inadvertance.
La ventilation du local ne protège pas d'une déflagration interne — le gaz concerné est celui du bac, non celui de la pièce. Elle reste néanmoins obligatoire, pour une autre raison : le gaz qui s'échappe de l'ensemble des éléments en charge ne doit jamais atteindre 4 % d'hydrogène dans l'air, seuil à partir duquel c'est le local tout entier qui devient explosif.
Le calcul du débit se fait selon la norme IEC 62485-2, en fonction du nombre d'éléments, de leur capacité et du courant de fin de charge. Nous réalisons ce calcul gratuitement sur demande.
Un élément qui éclate projette de la potasse (brûlures chimiques graves, en particulier des yeux) et des fragments de bac. Plusieurs des déflagrations signalées se sont produites pendant une opération d'entretien, l'exploitant étant à proximité immédiate des éléments : c'est le moment le plus exposé, celui où l'on se penche au-dessus des bacs, bouchons ouverts. Les protections ci-dessous sont à porter à chaque approche du parc, y compris pour un simple relevé de niveau ou une lecture de tension, et non seulement lors des opérations de maintenance.
Ces règles couvrent à la fois les amorces extérieures (étincelle, électricité statique, court-circuit de bornes) et la protection des personnes si une amorce interne survient au moment où quelqu'un est présent. Elles ne dispensent pas du suivi de l'état interne des éléments (sections 3 à 5), qui seul agit sur la cause présumée.
Cessez la charge, quittez et fermez le local, n'intervenez pas sur les éléments et contactez-nous si vous constatez :
Si l'état électrique le justifie et si vous êtes formé pour le faire, l'élément peut être sorti de la chaîne (déconnexion de ses deux liaisons, hors charge, protections portées, outils isolés) et laissé en place, sans être déplacé. Dans le doute, ne touchez à rien et appelez-nous : nous vous guidons par téléphone.
Ne manipulez rien et n'éliminez rien. Fermez le local à clef, photographiez depuis l'entrée, et prévenez-nous immédiatement : les éléments concernés doivent être conservés pour analyse, dépôt en fond de bac compris — c'est cette matière que porte l'expertise en cours. N'entrez pour nettoyer qu'après notre accord, équipé (visière, gants, manches longues), le local aéré.
Projection d'électrolyte : rincez abondamment à l'eau pendant au moins quinze minutes et consultez un médecin sans délai. En cas de projection oculaire, rincez immédiatement et consultez en urgence (15 / 112).
L'ensemble des valeurs, courbes et procédures présentées dans notre documentation française — capacités, cyclabilité, dérating en température, régimes de charge, intervalles de maintenance — est extrait du manuel du fabricant chinois CHANGHONG, traduit et mis en forme par PERMA-BATTERIES pour le marché francophone. En cas d'écart d'interprétation, le manuel constructeur d'origine (PDF, EN) fait foi.
Dans une moindre mesure, et uniquement là où le manuel constructeur reste muet, nous nous appuyons sur la littérature technique de référence, principalement américaine : Handbook of Batteries (D. Linden & T. B. Reddy, McGraw-Hill) et Alkaline Storage Batteries (S. U. Falk & A. J. Salkind, John Wiley & Sons, 1969), ouvrage encore aujourd'hui la référence sur l'électrode de fer en milieu alcalin.
Cette documentation Nickel-Fer rassemble, en un seul document, l’ensemble des informations techniques nécessaires à l’installation, la mise en service et la maintenance des batteries nickel fer (NiFe) commercialisées par PERMA-BATTERIES. Elle consolide le guide de mise en service et de maintenance (Rév. 2.0), les consignes de sécurité (Rév. 1.9) ainsi que le wiki technique interne, incluant des retours d’expérience terrain sur plusieurs années d’exploitation réelle.
Les batteries solaires NIFE se distinguent par une robustesse mécanique et chimique exceptionnelle, héritée d’une architecture centenaire éprouvée. Contrairement au plomb ou au lithium, leur électrolyte alcalin n’attaque jamais les électrodes : c’est précisément cette particularité chimique qui explique des durées de vie mesurées en décennies (des cellules de 1954 furent remises en service aux USA), plutôt qu’en années. Cette documentation détaille, étape par étape, chaque phase du cycle de vie d’un parc nickel-fer : réception, installation, rodage, paramétrage, maintenance courante et changement d’électrolyte.
Les batteries nickel fer reposent sur une conception dite « tubulaire », ou pocket-plate : les réactifs actifs sont enfermés sous forme de poudre dans de fines plaques micro-perforées, assemblées entre elles pour former la capacité désirée. La plaque dite « positive » contient de l’hydroxyde de nickel (NiOOH), tandis que la plaque « négative » contient de l’oxyde de fer (FeOH). Cette architecture reste fidèle au brevet original déposé par Thomas Edison en 1901 — d’où le surnom de « batterie Edison » parfois donné à cette technologie.
L’électrolyte est une solution aqueuse de potasse (KOH) à environ 20 % en volume, additionnée d’hydroxyde de lithium (LiOH) à environ 5 %. Contrairement au plomb-acide, dont l’électrolyte se recombine chimiquement avec les réactifs lors du cyclage (formation de sulfate de plomb, PbSO₄), l’électrolyte alcalin d’une batterie nickel-fer n’attaque jamais les électrodes métalliques. Son unique rôle est d’assurer la conductivité ionique entre les éléments par échange d’ions OH⁻. Ainsi, sa densité reste stable dans le temps, ce qui élimine tout risque de stratification lié aux états de charge partiels et permet même un ajout ultérieur de capacité.
La réaction électrochimique réversible qui gouverne le fonctionnement d’une cellule nickel-fer s’écrit :
3 Fe + 8 NiOOH + 4 H₂O ⇌ 8 Ni(OH)₂ + Fe₃O₄
Cette équation se lit de gauche à droite en décharge, et de droite à gauche en recharge. C’est précisément cette robustesse chimique — un électrolyte qui n’attaque pas les électrodes — qui explique la longévité exceptionnelle des batteries nickel fer, souvent supérieure à plusieurs décennies d’exploitation, et l’absence de phénomène de « mort subite » propre aux autres technologies.

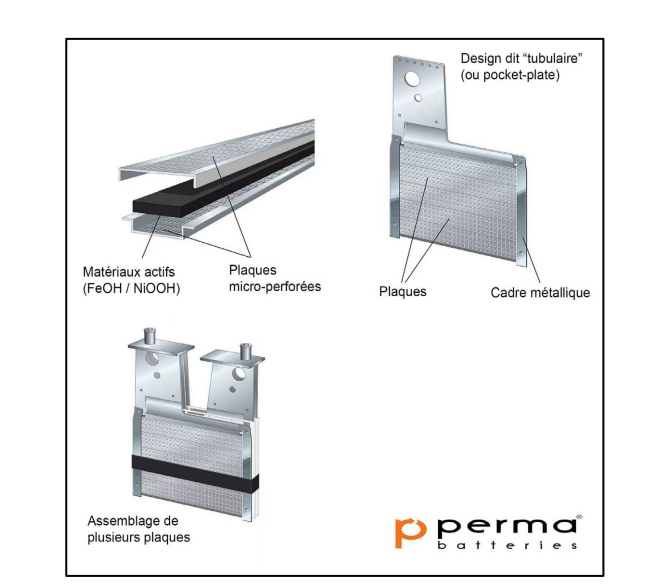

Fig. 1 – Conception interne d'une cellule Nickel-Fer (design tubulaire « pocket-plate »). Source : Guide de mise en service et maintenance Ver 2.0, PERMA-BATTERIES.
La capacité d’une batterie NiFe s’exprime en ampères-heures (Ah) à 20 °C ± 5 °C. Elle correspond à l’énergie récupérable sous une décharge de 0,2 ItA pendant 5 heures (soit un courant C/5), après une charge complète de 8 heures à 0,2 ItA. La tension en circuit ouvert (OCV) d’une cellule totalement chargée se situe entre 1,3 et 1,5 V, avec une valeur habituelle de 1,45 V par élément. La tension nominale (vEMF), correspondant à la différence de potentiel entre les électrodes, est d’environ 1,2 V par élément — d’où les configurations classiques : 10 éléments pour un parc 12 V, 20 éléments pour 24 V, et 40 éléments pour 48 V.
La capacité réelle d’une cellule nickel-fer varie fortement selon le courant de décharge appliqué : plus le courant est élevé, plus la capacité effective diminue. Bien que les batteries Ni-Fe supportent des pointes de décharge jusqu’à C/4, leur résistance interne intrinsèquement élevée — liée à la faible solubilité des électrodes de fer et de nickel — favorise des décharges lentes, entre C/15 et C/20, pour des performances optimales. Cette caractéristique rend la technologie particulièrement adaptée aux sites isolés et aux usages hybrides, où les appels de courant soutenus restent rares.

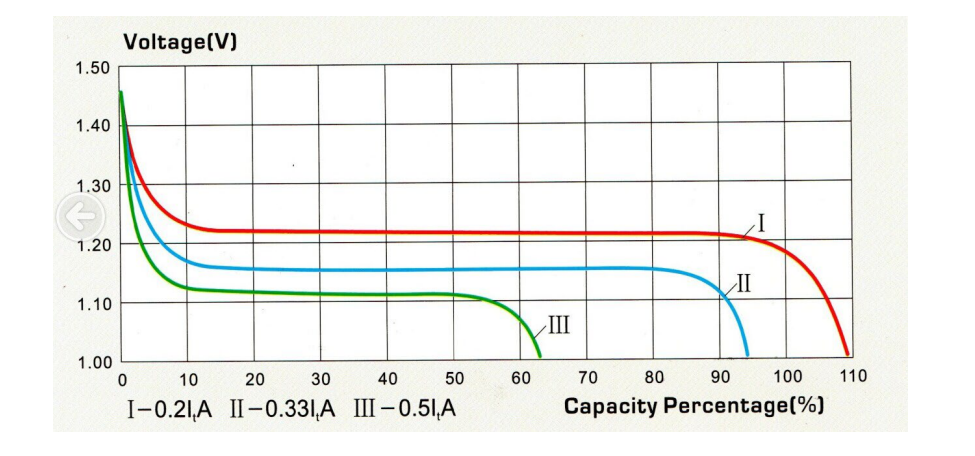

Fig. 2 – Courbes de capacité en fonction du courant de décharge (0,2 ItA, 0,33 ItA, 0,5 ItA). Source : Guide de mise en service et maintenance Ver 2.0.
Quelle est la durée de vie réelle d'une batterie nickel-fer ?
Les tests terrain PERMA-BATTERIES sur des blocs CIYI Battery 300 Ah exploités depuis 2016 dans le Var montrent une capacité résiduelle d'au moins 100 % après 6 ans et environ 2 100 cycles, sans dégradation mesurable — la référence chiffrée pour la longévité des batteries solaires NIFE.
La résistance interne dépend également de l’état de charge (SOC) et de la température ambiante. Comparée à une cellule totalement chargée à 20 °C, elle augmente de 20 % à un SOC de 50 %, et jusqu’à 80 % lorsque la batterie est déchargée à 90 %. En dessous de 0 °C, elle grimpe de 40 % par rapport à la température ambiante. Ces variations n’ont toutefois aucune conséquence dommageable pour la batterie ou l’onduleur : elles provoquent tout au plus une chute de tension pouvant déclencher une déconnexion préventive de l’onduleur lors d’un appel de puissance élevé.

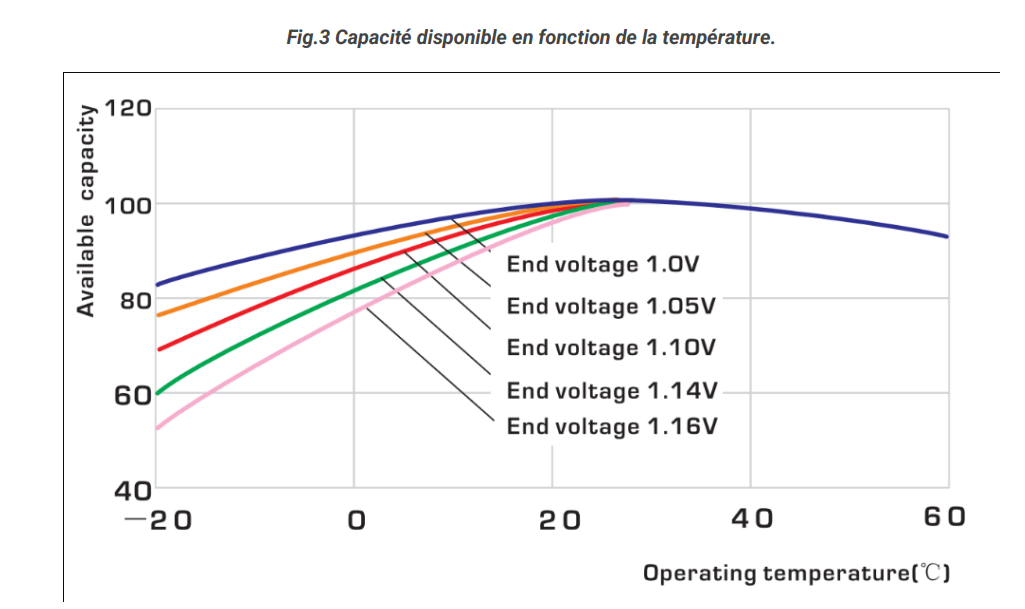

Fig. 3 – Capacité disponible en fonction de la température, selon la tension de coupure retenue. Source : Guide de mise en service et maintenance Ver 2.0. (origine : manuel CHANGHONG)
C’est sur le plan de la cyclabilité que les batteries solaires NIFE se distinguent le plus nettement des autres chimies. L’absence de phénomène de « mort subite », liée à la très faible solubilité des matériaux actifs, permet d’atteindre une très longue durée de vie de fonctionnement à différents seuils de fin de vie (EOL). À une profondeur de décharge (DOD) moyenne, une cellule NiFe peut dépasser 20 000 cycles avant d’atteindre 50 % de sa capacité nominale d’origine — une performance qu’aucune chimie lithium ne revendique sur une durée comparable.
Enfin, le rendement énergétique global (Wh) d’une cellule nickel-fer à 25 °C avoisine 75 % en moyenne. Il dépend du courant de charge, de la température ambiante, du SOC et de la résistance interne : un rendement élevé, supérieur à 80 %, est généralement atteint à des taux de charge relativement bas, tandis qu’il diminue sensiblement à l’approche de la pleine charge.

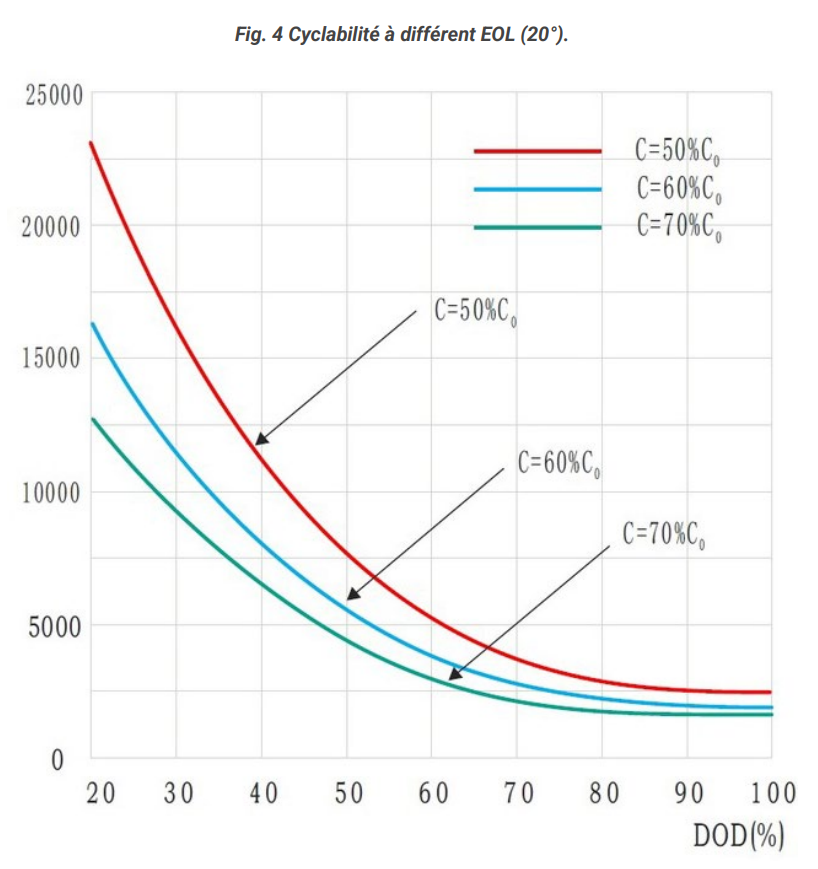

Fig. 4 – Cyclabilité à différents seuils de fin de vie (EOL), à 20 °C, selon la profondeur de décharge (DOD). Source : Guide de mise en service et maintenance Ver 2.0 (données extraites du manuel CHANGHONG).
La manipulation de batteries nickel fer exige une vigilance constante. Conformément aux consignes de sécurité PERMA-BATTERIES (Rév. 1.9), l’installation, la maintenance, l’entretien et le remplacement d’un parc ne doivent être effectués que par du personnel formé. Deux familles de risques coexistent sur un parc de batteries NiFe : le risque électrique et le risque chimique.
Sur le plan électrique, les parties métalliques d’un parc de batteries sont toujours sous tension. Il ne faut donc jamais poser d’objets ou d’outils sur les batteries : une tension électrique générée par un parc peut provoquer des blessures graves, voire mortelles. Utilisez exclusivement des outils VDE à poignées isolées, conformément à la norme EN 50110-1 et à la norme IEC 62485-2 relative aux batteries stationnaires ; retirez tout objet métallique des mains et du cou avant intervention ; et touchez un objet métallique relié à la terre — ou portez un bracelet antistatique — pour dissiper toute charge électrostatique accumulée sur le corps.
L'électrolyte des batteries nickel-fer, composé de potasse (KOH) diluée en solution aqueuse et d'hydroxyde de lithium (LiOH), est fortement caustique pour la peau et les matières organiques. Le port d'équipements de protection individuelle est obligatoire lors de toute manipulation.
En cas de contact accidentel de l’électrolyte avec la peau, retirez immédiatement les vêtements contaminés, tamponnez (sans frotter) la zone avec un coton ou un essuie-tout, puis rincez abondamment à l’eau claire avant de laver au savon. En cas de projection oculaire, rincez l’œil affecté pendant au moins 15 minutes à l’eau courante ou au sérum physiologique, sans pression élevée, puis consultez systématiquement un ophtalmologiste ou appelez le 15 (SAMU) ou le centre antipoison. En cas d’ingestion accidentelle, buvez immédiatement beaucoup d’eau et contactez sans délai le centre antipoison ou le 15. En cas de contact avec les vêtements, retirez-les et lavez-les dans une solution de bicarbonate de sodium avant de rincer à l’eau claire.
Le port des EPI est impératif lors de toute intervention : gants isolants, lunettes ou visière de protection, et protection contre les chocs et arcs électriques si la tension du système le justifie (système > TBTS). Les textiles, chaussures et gants portés doivent présenter une résistance de surface inférieure à 10⁻⁸ ohm et une résistance d’isolement supérieure ou égale à 10⁵ ohm, conformément à la norme CEI 62485-2 et à la norme DIN EN ISO 20345:2011 relative aux chaussures de sécurité. À proximité immédiate du parc de batteries, PERMA-BATTERIES recommande d’installer en permanence un rince-œil d’urgence (solution stérile de chlorure de sodium à 0,9 %), un thermomètre, un voltmètre et une visière de protection.
Mémento à afficher obligatoirement dans le local technique, résumant les risques et EPI requis. Source : Consignes de sécurité Rév. 1.9, PERMA-BATTERIES.
EPI à mettre à disposition dans le local batterie : visière de protection et solution de rinçage ophtalmique d'urgence.
En fonctionnement, et plus particulièrement en cas de surcharge, les batteries nickel-fer produisent de l’hydrogène et de l’oxygène — un mélange gazeux explosif. Il est donc interdit de fumer à proximité des batteries, et une ventilation adéquate doit être maintenue en toutes circonstances. Ne chargez jamais les batteries dans un environnement scellé : le local technique doit être ventilé de façon à éviter toute accumulation dangereuse de gaz, avec pour objectif de maintenir la concentration en hydrogène en dessous de 4 % du volume — le seuil limite d’explosion.
Conformément à la norme NF EN 50272-2, le débit d’air minimal de ventilation d’un local ou compartiment de batteries se calcule ainsi :
Q (m³/h) = 0,05 × n × Igaz × C × 10⁻³
où n représente le nombre d’éléments d’accumulateurs, C la capacité C10 de la batterie en Ah, et Igaz = 100 mA/Ah pour des éléments nickel-fer. L’air extrait doit être évacué à l’extérieur du bâtiment, avec des aérations en partie haute et basse interdisant l’accès aux animaux et insectes. La ventilation doit être assurée de préférence naturellement, sinon mécaniquement. La zone d’ouverture libre minimale d’entrée et de sortie d’air (A, en cm²) se calcule ensuite par A = 28 × Q.
Selon la norme XP C15-712-3, deux cas de figure s’appliquent en fonction du produit capacité × tension (C×U, en Ah×V) : si celui-ci est inférieur ou égal à 1 000, la batterie peut être installée dans un local d’usage général autre qu’un local de service électrique, à condition que ses bornes soient protégées contre tout court-circuit. Au-delà de 1 000, un local ou une enveloppe dédiée est obligatoire, avec porte anti-panique verrouillable uniquement de l’extérieur, sol conçu pour supporter le poids de la batterie et — pour les batteries ouvertes — étanche et résistant chimiquement à l’électrolyte (carrelage ou peinture résistante), ou à défaut un bac de rétention dimensionné pour au moins le volume d’électrolyte d’un élément. Les matériaux de construction doivent être incombustibles et étanches au dégagement gazeux, et aucun équipement électrique ne doit y être installé, hormis les équipements de sécurité de classe T1/IIc ou les onduleurs en armoire.
À défaut de méthode de calcul spécifique aux nickel-fer, la distance de sécurité minimale d’un dégagement sans équipement étincelant ou incandescent se calcule, par défaut, selon la norme IEC 62485-2, en s’appuyant sur les données d’une batterie plomb ouvert de référence (moins génératrice d’hydrogène en fonctionnement normal que la nickel-fer) : rayon requis d = 28,8 × (n^⅓) × (Igaz^⅓) × (C^⅓), en mm.
En cas d’incendie à proximité des batteries, n’utilisez que de l’eau ou un extincteur à CO₂ — sans jamais diriger le jet directement sur les batteries, en raison du risque de rupture du boîtier lié à la montée en pression interne et du risque de charge statique en surface, susceptible de provoquer une explosion. Un appareil respiratoire autonome est requis, car la combustion des matières plastiques peut dégager des vapeurs toxiques. Par ailleurs, l’eau ou la mousse d’extinction peuvent réagir avec l’électrolyte et provoquer de violentes éclaboussures : portez systématiquement des vêtements de protection adéquats.
Un mélange oxyhydrogène existe en permanence à l’intérieur des cellules — une caractéristique électrochimique propre au couple redox nickel-fer, indépendante du fabricant. L’énergie nécessaire à son inflammation reste faible : étincelles, braises, arc électrique d’un interrupteur ou d’un fusible, surface chaude, voire décharge électrostatique issue d’électronique de puissance à proximité peuvent suffire à l’enflammer. Par conséquent, ne nettoyez jamais une batterie avec un tissu synthétique — le frottement génère des charges statiques sur les enveloppes plastiques. Utilisez uniquement un coton humide, évitez tout vêtement en laine ou en matière synthétique à proximité du parc, et portez des chaussures et vêtements à résistance superficielle adaptée pour limiter l’accumulation électrostatique.
Les batteries nickel fer sont livrées préremplies d’électrolyte et ne nécessitent normalement aucun ajout au moment de la mise en service, sous réserve que le niveau soit proche de la ligne « MAX ». Procédez à une inspection visuelle dès réception, en notant toute trace de déversement ou de fuite — à signaler à PERMA-BATTERIES avec preuves photographiques à l’appui. Mesurez ensuite la tension de chaque élément au multimètre (position courant continu) : une valeur normale se situe entre 1,2 et 1,3 VCC par élément.
Un niveau d’électrolyte variable d’une cellule à l’autre n’est pas nécessairement le signe d’une fuite : il peut simplement résulter de la durée de stockage ou des conditions environnementales. Une fuite avérée se manifeste par un liquide jaunâtre ou des dépôts cristallisés séchés — n’utilisez jamais une cellule présentant ces signes, ni une cellule dont le capuchon serait manquant.
Un point de vigilance mérite d’être signalé : seules les batteries NiFe de 200 Ah et moins possèdent des bouchons bleus à clapet ; les modèles supérieurs à 250 Ah sont livrés uniquement avec des bouchons blancs à visser. Sur les modèles inférieurs à 200 Ah, les bouchons de scellement de transport doivent impérativement être remplacés dès réception.

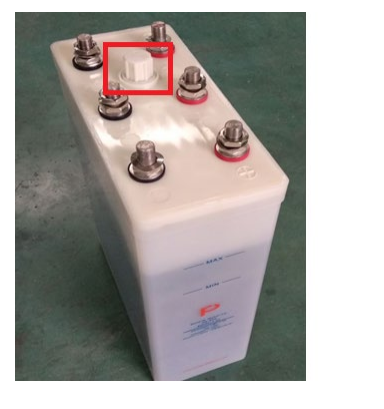

Bouchons de scellement à changer à la réception sur les modèles inférieurs à 200 Ah. Source : Guide de mise en service et maintenance Ver 2.0.
Une installation batterie nickel-fer réussie commence par le choix de l’emplacement. Le local doit être sec, propre, sécurisé, à l’abri de la lumière directe du soleil et de la chaleur : la plage de température optimale se situe entre 10 °C et 30 °C. Un local suffisamment isolé limitera les fluctuations thermiques, tandis que le sol devra être de niveau et dimensionné pour supporter le poids du système. Pour les installations de plus grande envergure, prévoyez un espacement suffisant entre les rangées afin de faciliter la maintenance de routine.
Chaque élément nickel-fer délivre une tension nominale de 1,2 V. Le nombre d’éléments à connecter en série dépend donc de la tension du parc visé : 10 éléments pour un parc 12 V (1,2 × 10 = 12 V), 20 éléments pour un parc 24 V (1,2 × 20 = 24 V), et 40 éléments pour un parc 48 V (1,2 × 40 = 48 V). Le respect scrupuleux des schémas de branchement est impératif : une erreur de câblage entraîne un court-circuit susceptible de générer des courants dangereux.

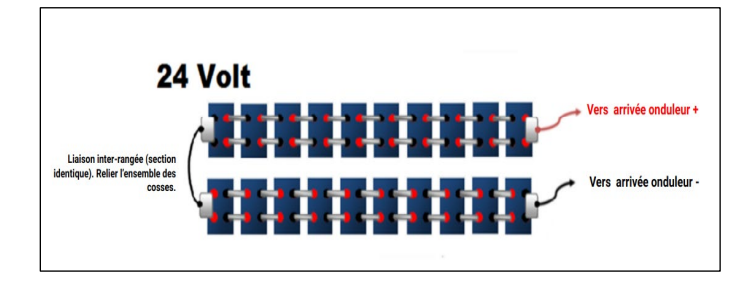

Fig. 6 – Exemple de mise en série d'un parc 24 V. Source : Guide de mise en service et maintenance Ver 2.0.

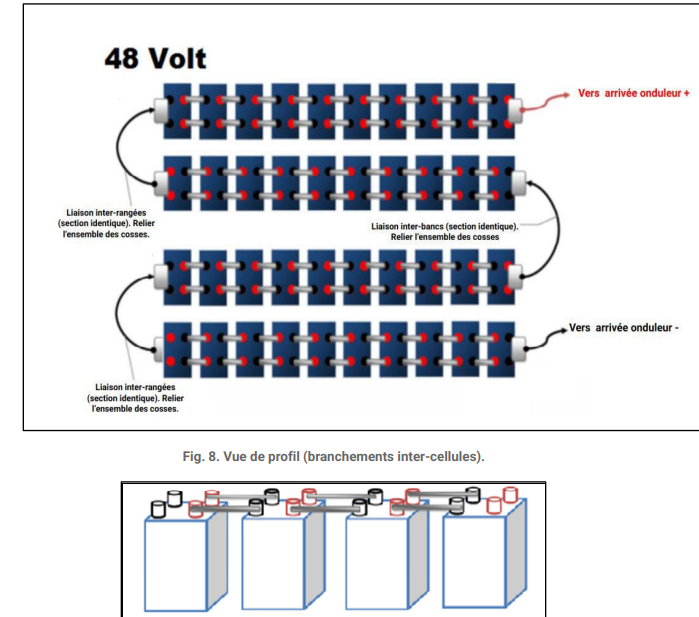

Fig. 7 – Exemple de mise en série d'un parc 48 V, avec liaisons inter-rangées et inter-bancs. Source : Guide de mise en service et maintenance Ver 2.0.
Selon la capacité de la cellule, celle-ci comporte 2, 4 ou 6 cosses de branchement, de diamètre variable (M8, M10, M16 ou M20). L’installation de chaque plaque d’interconnexion suit un ordre précis : mise en place d’une rondelle, pose de la plaque de liaison, seconde rondelle, écrou, puis serrage au couple requis à l’aide d’une clé dynamométrique isolée :
| Diamètre du boulon | Couple de serrage requis |
|---|---|
| M6 | 10 N.m |
| M8 | 13 N.m |
| M10 x1 | 18 N.m |
| M16 & M16x1.5 | 30 N.m |
| M20 | 50 N.m |

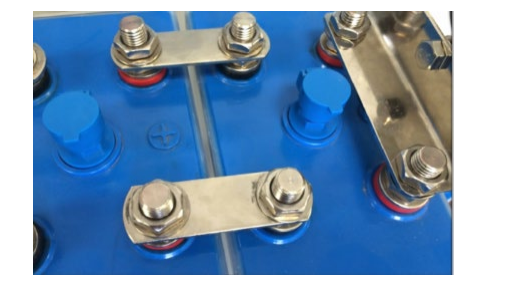

Fig. 8-9 – Vue de profil des branchements inter-cellules et mise en place des plaques isolantes de protection des bus-bars. Source : Guide de mise en service et maintenance Ver 2.0.
Une fois les batteries interconnectées, graissez les parties métalliques exposées à l’air avec de l’huile minérale pour prévenir la corrosion, puis protégez chaque jonction inter-cellules à l’aide des isolateurs fournis avant tout raccordement à l’onduleur. Enfin, veillez à respecter un espacement adéquat entre les batteries individuelles : il conditionne le refroidissement par convection du parc et n’utilisez que les terminaisons livrées avec les batteries pour les interconnecter.
Comme toute batterie alcaline de ce type, une cellule nickel-fer neuve nécessite une période de rodage durant laquelle sa capacité augmente progressivement jusqu’à sa valeur nominale — généralement à l’issue de 50 à 100 cycles normaux. Pour accélérer ce processus, PERMA-BATTERIES recommande une phase de conditionnement initial : une charge à courant constant (CC) de 0,2 C pendant 12 heures, suivie d’une décharge de 5 heures à C/5, l’opération étant répétée au minimum 5 fois. Il est tout à fait normal d’entendre l’électrolyte « bouillonner » (petites bulles éclatant en surface) pendant cette phase.
Prenons l’exemple d’un parc 24 V / 300 Ah : la charge s’effectue pendant 12 heures à courant constant de 300 × 0,2 = 60 A, jusqu’à atteindre environ 1,65 V par cellule (soit 33 V pour l’ensemble du parc), puis la décharge s’effectue à 60 A (soit 1 440 W de puissance dissipée) jusqu’à 1,00 V par cellule (20 V pour le parc). Durant cette phase, surveillez régulièrement la température des cellules — qui ne doit jamais dépasser 45 °C — ainsi que la tension individuelle de chaque élément.
Une batterie nickel-fer ne doit jamais être chargée à tension constante (CV), sous peine d'emballement thermique et d'endommagement des cellules (augmentation du dégazage → chute de la tension interne → augmentation de la température → augmentation du courant tiré par le chargeur). Utilisez exclusivement une source de courant constant. Contactez PERMA-BATTERIES pour obtenir la liste des chargeurs compatibles.
Une fois le rodage achevé, la batterie nickel-fer peut être mise en service et raccordée à l’électronique de puissance (onduleur-chargeur). Si le parc a été stocké longtemps à vide (voir la section stockage longue durée ci-dessous), une période de rodage initiale plus longue sera nécessaire pour reconditionner chimiquement les électrodes.
La plupart des régulateurs MPPT sont calibrés par défaut pour des batteries au plomb-acide, mais proposent un mode « personnalisé » permettant d’adapter les tensions de charge à d’autres chimies — c’est ce mode qu’il faut impérativement utiliser pour un parc nickel-fer. Deux valeurs de tension gouvernent le cycle de charge : la tension d’absorption/bulk, fixée à 1,65 V par cellule (à atteindre en phase bulk et à maintenir pendant l’absorption — un cycle qui doit être basé sur le temps, et non sur un critère de fin de charge) ; et la tension de maintien « float », fixée à 1,45 V par cellule.
La compensation de température dynamique doit également être configurée : sa valeur pour une cellule nickel-fer est de -3 mV/°C, à renseigner dans les paramètres du régulateur MPPT afin d’ajuster automatiquement le voltage de charge selon la température ambiante — évitant ainsi tout réglage manuel lors des variations saisonnières. À titre d’exemple, pour un parc 24 V (20 éléments) réglé à 33 V d’absorption à 25 °C, la tension cible descend à 32,4 V à 35 °C et monte à 34,5 V à 0 °C.
Pour un régulateur MPPT Victron série Blue Solar (configuré via l’application VictronConnect), les réglages recommandés sont les suivants, en mode « Battery preset » personnalisé (exemple pour un parc 24 V, 20 cellules) :
| Paramètre | Valeur recommandée |
|---|---|
| Max Charge Current | C/5 du parc (ex. 60 A pour 300 Ah) |
| Absorption voltage | 1,63 V × N cellules (32,6 V pour 24 V) |
| Maximum absorption time | 12 heures |
| Float voltage | 1,45 V × N cellules (29 V pour 24 V) |
| Equalization voltage | 1,70 V × N cellules (34 V pour 24 V) |
| Temperature compensation | -3 mV/°C (à activer) |
Pour un moniteur de batterie Victron BMV-7xx, entrez la capacité C/5 de la batterie majorée de 10 à 15 % (le BMV requiert une valeur en C/20, alors que la nickel-fer est donnée en C/5 — une décharge plus lente augmentant mécaniquement la capacité disponible). Par exemple, pour une batterie de 350 Ah, saisissez 385 Ah.
| Paramètre BMV-7xx | Valeur |
|---|---|
| Battery capacity | Capacité C/5 majorée de 10-15 % |
| Charged voltage (parc 24 V / 20 cellules) | 33 V |
| Charged voltage (parc 48 V / 40 cellules) | 66 V |
| Charged detection time | 20 minutes |
| Peukert exponent | 1,12 |
| Charge efficiency factor | 75 % |
| Time-to-go averaging period | 8 minutes |
| Temperature coefficient (BMV-702) | 1,3 % |
Pour tout autre équipement (Studer Innotec notamment), consultez PERMA-BATTERIES pour la marche à suivre et le paramétrage adapté à votre matériel.
Une maintenance régulière et scrupuleuse conditionne directement la longévité d’un parc de batteries nickel fer. Le tableau suivant récapitule les opérations à observer :
| Objet | Fréquence | Méthode |
|---|---|---|
| Niveau d'électrolyte | Mensuelle | Inspection visuelle en fin de charge |
| Nettoyage des batteries | Mensuelle | Dépoussiérage des cosses et couvercles |
| Couple de serrage des terminaux | Annuelle | Contrôle à la clé dynamométrique |
| Graissage des parties métalliques | Semestrielle | Graisse minérale sur terminaux et jonctions |
| Charge d'égalisation | Semestrielle / annuelle | Charge forcée 10 h à 1,65-1,70 V/élément (C/5) |
| Densité de l'électrolyte | Tous les 10-15 ans | Vérification au densimètre pour batterie |
Le remplissage du niveau d’électrolyte constitue l’opération la plus fréquente : l’électrolyse de l’eau lors de la recharge consomme progressivement le niveau, qu’il convient de compléter exclusivement à l’eau distillée, déminéralisée ou déionisée — jamais avec de l’eau du robinet. Ce remplissage doit s’effectuer uniquement en fin de charge, de préférence le soir (en journée, le niveau fluctue et ne donne pas une lecture fiable), à l’aide d’un entonnoir ou d’un pistolet de remplissage dédié (« watering gun »).
Le niveau de l'électrolyte de chaque cellule doit être contrôlé mensuellement afin de rester en permanence au-dessus du repère « MIN ». Un niveau trop bas peut provoquer un échauffement interne suivi d'un emballement thermique, avec risque d'explosion de la batterie par ignition du mélange H₂ + O₂.
Concernant la charge d’égalisation, bien que non obligatoire, une charge forcée tous les 6 mois (voire une fois par an) permet de maintenir des performances optimales. Elle consiste en une charge complète de 10 heures à 1,65-1,70 V par élément à C/5, suivie d’une décharge complète en C/5 jusqu’à 1,00 VCC en tension de coupure.
Sur le long terme, l’hydroxyde de potassium (KOH) de l’électrolyte absorbe le dioxyde de carbone de l’air pour former du carbonate de potassium (K₂CO₃) — un phénomène appelé carbonatation. Ces dépôts n’endommagent pas les cellules, mais peuvent réduire sensiblement la capacité en altérant la conductivité ionique, un effet d’autant plus marqué que les courants de décharge sont élevés. Un taux de carbonate jusqu’à 80-100 g/L reste tolérable pour une cellule nickel-fer.
PERMA-BATTERIES recommande un changement complet de l’électrolyte tous les 10 à 15 ans afin de raviver les performances du parc — à vérifier au moyen d’un densimètre pour batteries (pèse-acide) : en dessous d’une densité de 1,160, il est temps de renouveler la solution.
L'hydroxyde de potassium est une substance hautement corrosive pour la peau et les matières organiques. Le mélange de larges proportions de KOH dans de l'eau distillée provoque une forte réaction exothermique (dégagement de chaleur) : diluez toujours l'hydroxyde de potassium DANS l'eau, jamais l'inverse. Portez systématiquement les EPI (gants, lunettes) lors de tout changement d'électrolyte.
La composition de l’électrolyte varie selon la température d’utilisation :
| Température d'utilisation | Densité (g/cm³) | Formulation |
|---|---|---|
| -5 °C / +30 °C | 1,20 ± 0,01 | KOH + 20 g LiOH |
| +30 °C / +45 °C | 1,20 | NaOH + 20 g LiOH |
| -20 °C / -5 °C | 1,25 ± 0,01 | KOH + 20 g LiOH |
Pour une densité standard de 1,20 g/cm³, un litre d’électrolyte comporte environ 242 g de KOH (CAS 1310-58-3, pureté > 90 %), 950 g d’eau distillée (déminéralisée / ionisée) et 20 g de LiOH (CAS 1310-66-3, pureté > 50 %). Cette solution ne se conserve pas — le KOH absorbe le CO₂ de l’air — et doit donc être utilisée rapidement après préparation.
La procédure de changement se déroule comme suit :
Base de calcul : banque 48 V complète, soit 40 éléments. Électrolyte standard KOH 6 M + LiOH·H₂O 0,7 M, soit 337 g de potasse et 29,4 g d'hydroxyde de lithium monohydraté par litre de solution.
| Capacité | Électrolyte / élément | Volume total (40 él.) | KOH | LiOH·H₂O | Eau déminéralisée | Coût KOH | Coût LiOH | Coût total |
|---|---|---|---|---|---|---|---|---|
| 200 Ah | 3,3 L | 132 L | 43,56 kg | 3,96 kg | 6 fûts | 174,24 € | 594,00 € | 768,24 € |
| 300 Ah | 5,0 L | 200 L | 66,00 kg | 6,00 kg | 8 fûts | 264,00 € | 900,00 € | 1 164,00 € |
| 400 Ah | 6,0 L | 240 L | 79,20 kg | 7,20 kg | 10 fûts | 316,80 € | 1 080,00 € | 1 396,80 € |
| 500 Ah | 7,8 L | 312 L | 102,96 kg | 9,36 kg | 13 fûts | 411,84 € | 1 404,00 € | 1 815,84 € |
| 600 Ah | 7,5 L | 300 L | 99,00 kg | 9,00 kg | 12 fûts | 396,00 € | 1 350,00 € | 1 746,00 € |
| 700 Ah | 8,4 L | 336 L | 110,88 kg | 10,08 kg | 14 fûts | 443,52 € | 1 512,00 € | 1 955,52 € |
| 800 Ah | 15,5 L | 620 L | 204,60 kg | 18,60 kg | 25 fûts | 818,40 € | 2 790,00 € | 3 608,40 € |
| 900 Ah | 15,0 L | 600 L | 198,00 kg | 18,00 kg | 24 fûts | 792,00 € | 2 700,00 € | 3 492,00 € |
| 1000 Ah | 14,0 L | 560 L | 184,80 kg | 16,80 kg | 23 fûts | 739,20 € | 2 520,00 € | 3 259,20 € |
| 1200 Ah | 11,3 L | 452 L | 149,16 kg | 13,56 kg | 19 fûts | 596,64 € | 2 034,00 € | 2 630,64 € |
Lecture du tableau. Les volumes par élément proviennent des fiches constructeur et ne suivent pas la capacité de façon linéaire : le format mécanique du bac diffère d'une série à l'autre. Le coût par élément s'obtient en divisant le coût total par 40. Les fûts d'eau déminéralisée sont comptés en contenants de 25 L sur la base du volume d'électrolyte final, ce qui laisse une marge : l'eau réellement nécessaire est d'environ 0,9 L par litre de solution.
Prix unitaires retenus : KOH 4,00 €/kg HT — LiOH·H₂O 150,00 €/kg HT. Tarifs indicatifs hors transport, à revalider auprès du fournisseur avant commande.
La manipulation de produits caustiques doit se faire avec les protections adéquates : gants, lunettes et vêtements de protection, dans un local ventilé. Versez toujours la potasse dans l'eau, jamais l'inverse, par petites fractions et sous agitation continue. La dissolution est fortement exothermique : surveillez la température, laissez retomber la solution sous 25 °C avant de remplir les éléments, et n'utilisez jamais de récipient en aluminium, en zinc ou en verre fin. Rincez immédiatement à grande eau en cas de projection cutanée ou oculaire.
Une batterie nickel-fer s'auto-décharge d'environ 1 % par jour : après trois mois d'inactivité elle est totalement à plat, même si le voltmètre affiche encore ~1,2 V par élément. Laissée déchargée dans son électrolyte, l'électrode de fer se couvre d'un film d'hydroxyde ferreux Fe(OH)₂ qui se densifie, puis se convertit lentement en magnétite (Fe₃O₄) puis en maghémite (γ-Fe₂O₃) : des oxydes stables et peu conducteurs que la recharge ne redissout pas — le phénomène s'accélère au-delà de 30 °C et la perte de capacité peut être définitive. Au-delà de 6 mois sans service, vidangez l'électrolyte et stockez les éléments à sec, ou imposez une recharge complète tous les 3 mois. Tout stockage supérieur à 6 mois en électrolyte sans recharge entraîne l'annulation de la garantie produit. Contactez PERMA-BATTERIES avant toute mise hors service prolongée.
Grâce à leur excellente vie calendaire, les batteries nickel-fer peuvent être stockées sans utilisation jusqu’à 6 mois environ, à température ambiante (25°C), sans procédure particulière — hormis les conserver dans leur caisse d’origine ou un local propre, à l’abri de la poussière. Au-delà de 6 mois, il est nécessaire de vider l’électrolyte puis de sceller les bouchons de remplissage pour éviter toute contamination interne ; un stockage à vide prolongé nécessitera toutefois une période de rodage initiale plus longue à la remise en service, afin de reconditionner chimiquement les électrodes.
Il convient par ailleurs de mesurer périodiquement la tension individuelle de chaque élément : il est fréquent d’observer une tension apparemment normale après 6-8 mois de stockage (~1,2 VCC), alors même que la charge « réelle » est nulle — d’où une chute de tension initiale brutale à la reconnexion sur l’onduleur, rétablie dès la phase de rodage initial.
Au-delà des données constructeur, PERMA-BATTERIES documente le comportement réel des batteries nickel fer en conditions d’exploitation. Des tests de capacité ont ainsi été menés sur deux blocs Nickel-Fer CIYI Battery (CYNF300, 300 Ah / 1,2 V), en service depuis 2016 — soit six années d’exploitation — chez un utilisateur du Var (83), dans des conditions volontairement sub-optimales : local technique non isolé thermiquement (amplitudes estivales supérieures à 40 °C), décharges profondes en hiver, et appels de puissance ponctuels liés à une pompe de forage de 2 000 W.
Quel a été le résultat de ces tests terrain ?
Les résultats démontrent une capacité résiduelle d'au minima 100 % par rapport à la capacité nominale, soit une dégradation nulle pendant 6 ans, à raison d'un cycle par jour (365 × 6 = 2 100 cycles). En lissant sur une année avec la saisonnalité de recharge selon la norme IEC 61427, on peut estimer avec fiabilité que les batteries ont effectué à minima plus de 1 000 cycles à une profondeur de décharge > 80 % sans dégradation mesurable de leur performance.
Les mesures ont été réalisées à l’aide d’un chargeur JUNSI iCharger X12 sous alimentation stabilisée 12 V, à température ambiante (20 °C ± 5 °C). Lors du premier cycle, une surcharge à 350 Ah (116 % de la capacité nominale) a été appliquée à 18 A (C/15) et 1,7 VCC par élément, suivie d’une décharge à C/15 ayant restitué 315 Ah (105 % de la capacité nominale). Le second cycle, avec une surcharge à 328 Ah (109 %) à 30 A (C/10), a permis d’extraire 306 Ah en décharge — confirmant la stabilité de la capacité disponible d’un cycle à l’autre.

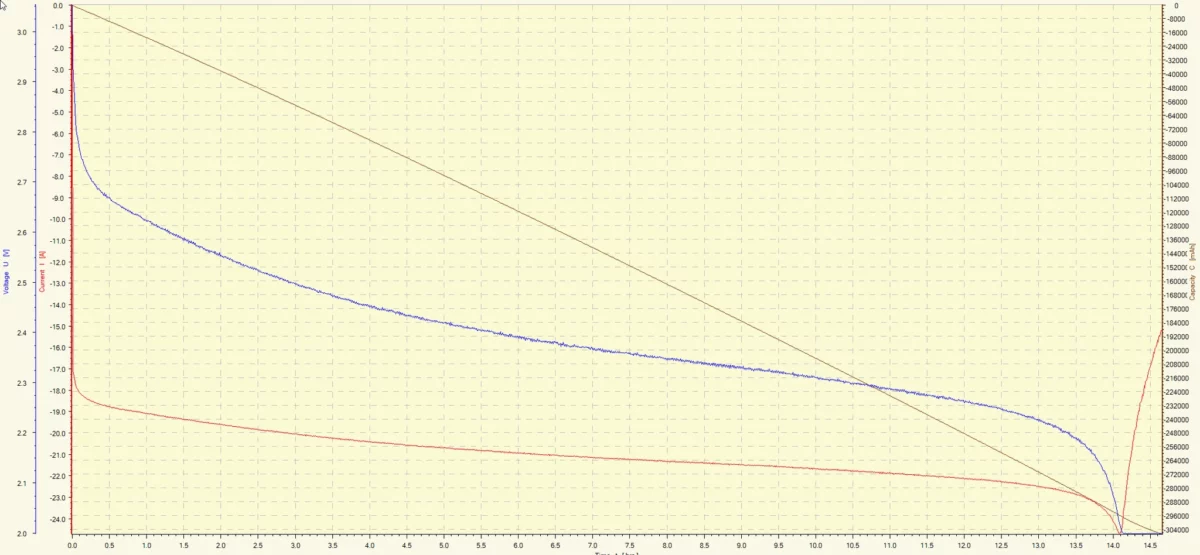

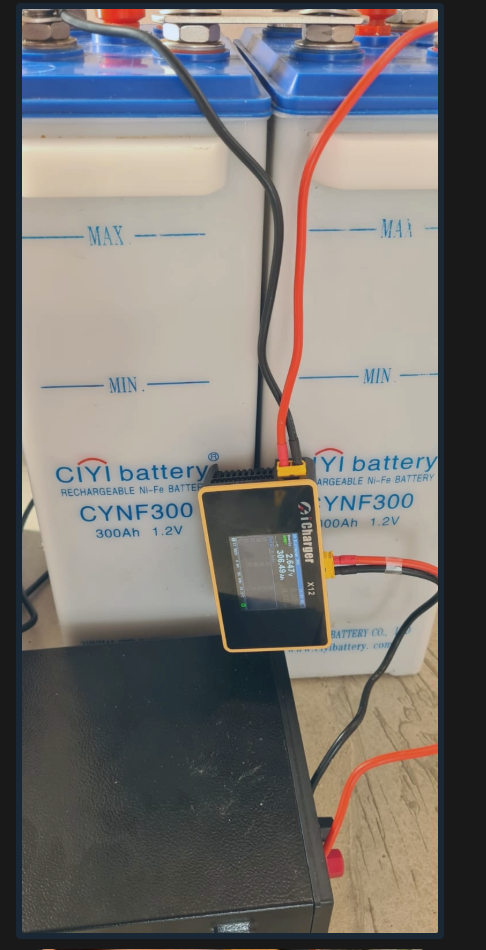

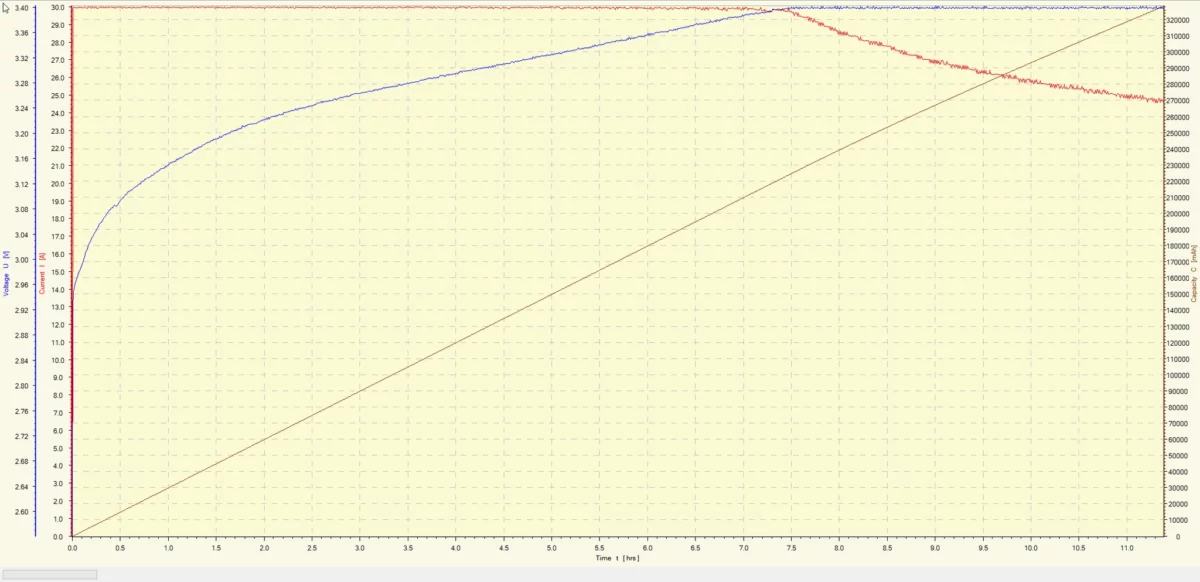

Test de capacité sur blocs CIYI Battery CYNF300 (300 Ah), en exploitation depuis 2016 sur site isolé du Var. Source : Wiki Nickel-Fer, PERMA-BATTERIES.
Grâce à l’absence de phénomène de mort subite, une batterie nickel-fer peut fonctionner plusieurs décennies. Les tests terrain PERMA-BATTERIES montrent une absence de dégradation mesurable après 6 ans et environ 2 100 cycles en conditions réelles, avec une estimation fiable de plus de 1 000 cycles à DOD > 80 % par an.
La tension d’absorption/bulk est de 1,65 V par cellule, maintenue en cycle basé sur le temps, et la tension de maintien float est de 1,45 V par cellule. La compensation de température doit être réglée à -3 mV/°C sur le régulateur.
Non, jamais. Une charge à tension constante entraîne un risque d’emballement thermique et d’endommagement des cellules. Seule une source de courant constant doit être utilisée pour charger des batteries solaires NIFE.
Exclusivement de l’eau distillée, déminéralisée ou déionisée, jamais de l’eau du robinet, et uniquement en fin de charge, de préférence le soir.
Port des EPI (gants isolants, lunettes ou visière), utilisation exclusive d’outils VDE isolés, ventilation permanente du local pour limiter la concentration en hydrogène sous 4 % du seuil d’explosion, et présence à proximité d’un rince-œil d’urgence, d’un thermomètre et d’un voltmètre.
Oui, un changement complet est recommandé tous les 10 à 15 ans lorsque la densité mesurée descend sous 1,160, afin de compenser la carbonatation naturelle du KOH au contact du CO₂ atmosphérique.
Perma Batteries dimensionne, installe et assure la maintenance de vos batteries solaires NIFE, en toute conformité avec les normes de sécurité en vigueur.
