Onduleur batterie : avec ou sans transformateur ?
Deux architectures, deux compromis d’ingénierie
Basse fréquence (BF) · transformateur 50 Hz
ex. type Victron MultiPlus
Haute fréquence (HF) · découpage > 20 kHz
ex. type Deye · hybride HF
PERMA BATTERIES · perma-batteries.com
« Sur une installation autonome, le choix entre un onduleur batterie à transformateur et un modèle sans transformateur ne se résume pas au rendement. Il engage la sécurité, la conformité NF C 15-100 et la capacité à démarrer une pompe. Voici l'arbitrage, chiffres à l'appui. »
— Julien, Perma Batteries
Le choix d’un onduleur batterie transformateur conditionne le rendement, la sécurité et la conformité de toute installation de stockage solaire. D’abord, un point de vocabulaire. Un onduleur convertit la tension continue de la batterie (48 V le plus souvent) en courant alternatif 230 V. Pour réaliser cette conversion, deux familles d’architectures coexistent.
Ensuite, la distinction technique est nette. L’onduleur à transformateur — dit basse fréquence (BF) — intègre un transformateur 50 Hz qui assure une isolation galvanique entre la batterie et le réseau. L’onduleur sans transformateur — dit haute fréquence (HF) — supprime ce composant et travaille à plusieurs dizaines de kilohertz. Par conséquent, chaque architecture impose ses propres compromis de poids, de rendement et de protection des personnes.
Cet article compare les deux approches sur huit critères d’ingénierie, données chiffrées à l’appui, pour vous aider à choisir le bon onduleur batterie selon votre usage : autonome, raccordé réseau ou hybride.
Onduleur batterie : faut-il un transformateur ?
Un onduleur batterie à transformateur (basse fréquence) apporte une isolation galvanique, une forte puissance de pointe et une grande robustesse, au prix du poids et d'un rendement légèrement inférieur. Un onduleur sans transformateur (haute fréquence) est plus léger, plus efficace et moins cher, mais génère un courant de fuite qui exige une protection différentielle adaptée. En site autonome avec moteurs (pompes, compresseurs), le modèle à transformateur reste souvent préférable.
🔑 Les 3 différences à retenir
L'essentiel de l'arbitrage onduleur batterie transformateur vs sans transformateur.
Le transformateur sépare physiquement la batterie du réseau et supprime le courant de fuite. Sans lui, une protection différentielle adaptée devient indispensable.
Sans transformateur : plus léger, moins cher, 1 à 3 points de rendement gagnés. Avec transformateur : plus lourd mais bien plus endurant.
L'onduleur à transformateur encaisse les surcharges 2 à 3× nominal. Idéal pour démarrer des charges inductives en site isolé.
D’abord, comprenons la fonction du composant. Le transformateur réalise deux tâches : il élève la tension et il crée une barrière magnétique entre l’entrée continue et la sortie alternative. En effet, l’énergie transite par un champ magnétique sans liaison électrique directe entre les deux enroulements.

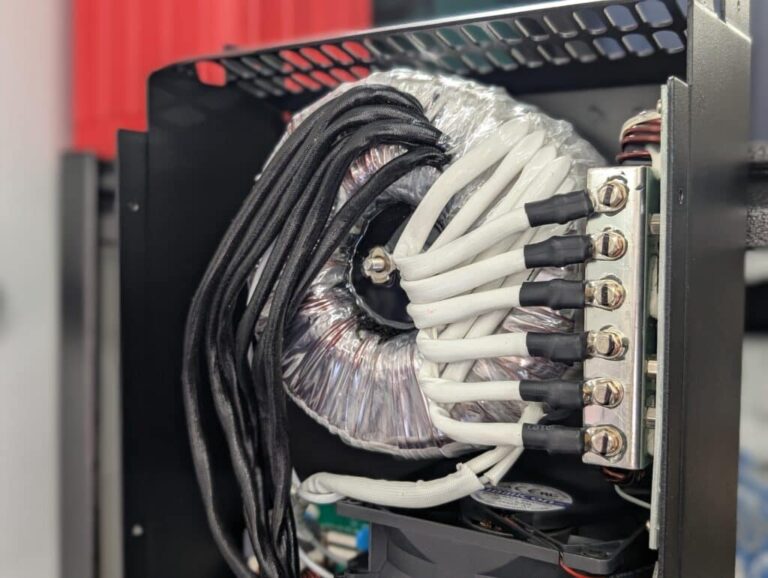

Ici, le transformateur travaille à la fréquence du réseau, soit 50 Hz en France. Par conséquent, son noyau ferromagnétique est volumineux et lourd. En contrepartie, il offre une inertie magnétique précieuse : l’onduleur absorbe les pointes de courant et tolère les surcharges prolongées. Cette architecture équipe la plupart des onduleurs-chargeurs off-grid haut de gamme.

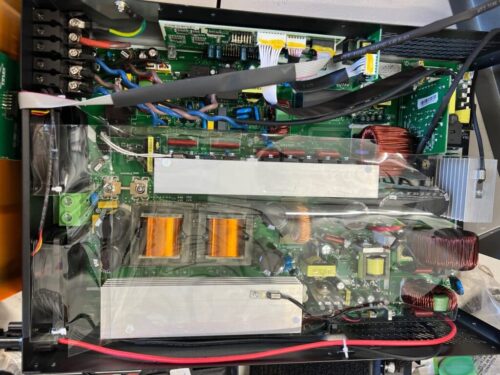

À l’inverse, l’onduleur sans transformateur découpe la tension à plusieurs dizaines de kHz, puis filtre le signal par une électronique compacte. Ainsi, il supprime le gros transformateur 50 Hz. Toutefois, il perd l’isolation galvanique : la batterie et le réseau partagent désormais une référence électrique commune, ce qui ouvre la porte aux courants de fuite que nous détaillons plus bas.
Le transformateur n'est pas un défaut ni une qualité en soi. C'est un arbitrage entre isolation et robustesse d'un côté, légèreté et rendement de l'autre.
L’isolation galvanique est l’argument de sécurité majeur de l’onduleur batterie à transformateur. Concrètement, un défaut d’isolement côté batterie ne se propage pas directement vers le réseau, et inversement. De plus, le potentiel du parc de modules ou de la batterie reste flottant par rapport à la terre.
En revanche, l’onduleur sans transformateur relie galvaniquement le côté continu au côté alternatif. Par conséquent, le potentiel de la batterie suit les commutations de l’électronique de puissance. En cas de contact direct, le comportement de protection dépend alors entièrement de la qualité du dispositif différentiel installé en aval.
L'isolation galvanique du transformateur protège intrinsèquement les personnes et cloisonne les défauts. C'est un atout déterminant en milieu humide, marin ou agricole.
Voici le cœur technique du sujet. Sans transformateur, une capacité parasite se forme entre les modules (ou la batterie) et la terre. Or l’électronique fait fluctuer la tension de mode commun (CMV, common mode voltage). En effet, cette CMV variable se couple à la capacité parasite et génère un courant de fuite vers la terre. Maintenir la CMV constante réduit donc ce courant à une valeur quasi nulle.
La topologie de l’onduleur joue ici un rôle décisif. Les travaux comparant les topologies H4, H5 et HERIC le montrent clairement. Le pont H4 en modulation unipolaire produit un excellent signal de sortie, mais une CMV non constante : le courant de fuite simulé atteint 296,7 mA, soit près de la limite VDE 0126-1-1 de 300 mA. À l’inverse, les topologies évoluées effondrent ce courant.
Le tableau ci-dessous résume les résultats de simulation (bus continu 400 V). Ainsi, les architectures H5 et HERIC, par découplage actif pendant la phase de roue libre, ramènent le courant de fuite sous 1,5 mA tout en conservant un signal de sortie à trois niveaux, donc une distorsion harmonique maîtrisée.
| Topologie sans transfo | CMV | Courant de fuite | THD |
|---|---|---|---|
| H4 unipolaire | Non constante | 296,7 mA | 6,13 % |
| H4 bipolaire | Constante | 0,69 mA | 11,83 % |
| H5 | Constante | 1,50 mA | 10,29 % |
| HERIC | Constante | 0,78 mA | 12,64 % |
Avec transformateur, le problème disparaît à la source. L’isolation galvanique coupe la boucle de courant : les essais de référence mesurent un courant de fuite négligeable (≈ 0 mA) sur les onduleurs équipés d’un transformateur, contre 38 à 39 mA pour un pont complet sans transformateur dans les mêmes conditions.
Le transformateur élimine le courant de fuite par construction. Sans transformateur, seule une topologie soignée (H5, HERIC) maintient ce courant sous les seuils réglementaires.
En France, le régime de neutre est de type TT. Par conséquent, la NF C 15-100 impose un dispositif différentiel résiduel (DDR, ou RCD) côté alternatif pour protéger les personnes. Le seuil de déclenchement domestique est de 30 mA. Or un onduleur batterie sans transformateur peut générer un courant de fuite proche de ce seuil.
Le risque concret est la déconnexion intempestive. En effet, un courant de fuite capacitif de 31 mA suffit à faire déclencher le différentiel, ce qui coupe la production sans défaut réel. De plus, ce courant augmente par temps humide, lorsque la résistance de terre chute. Les mesures de référence le confirment : le courant de fuite croît avec la puissance, de l’ordre de 1 à 2 mA par kVA.
Le choix de la classe de DDR devient alors stratégique. La norme IEC 60755 distingue les classes AC, A, B et haute immunité. D’abord, un DDR de type AC suffit dans bien des cas, car le courant de fuite reste majoritairement sinusoïdal à 50 Hz. Ensuite, certains onduleurs intègrent une surveillance d’isolement et un suivi du courant continu résiduel ; un type A, voire B, peut alors être requis. Toutefois, l’onduleur à transformateur s’affranchit largement de cette contrainte, son courant de fuite étant négligeable.
Côté conformité NF C 15-100 et tranquillité d'exploitation, l'onduleur à transformateur évite les déclenchements intempestifs de RCD. Sans transformateur, dimensionnez la classe de DDR avec soin.
Le transformateur 50 Hz dissipe de l’énergie. En effet, les pertes fer (hystérésis, courants de Foucault) et les pertes cuivre subsistent même à vide. Par conséquent, l’onduleur à transformateur plafonne souvent autour de 92 à 95 % de rendement crête. À l’inverse, en supprimant ce composant, l’onduleur sans transformateur gagne généralement 1 à 3 points et dépasse fréquemment 96 à 98 %.
Sur une installation autonome, l’écart compte. Ainsi, sur un cycle quotidien batterie, chaque point de rendement économisé réduit la taille du parc solaire et de la batterie nécessaires. De plus, la consommation à vide plus faible du HF améliore l’autonomie en veille.
Le sans transformateur offre un meilleur rendement crête et une consommation à vide réduite. C'est l'option la plus efficace énergétiquement, surtout en autoconsommation.
Voici un critère souvent sous-estimé. Le transformateur stocke de l’énergie magnétique et encaisse les surcharges. Par conséquent, un onduleur basse fréquence délivre couramment 2 à 3 fois sa puissance nominale pendant plusieurs secondes. Cette réserve permet de démarrer des charges inductives exigeantes : pompe immergée, compresseur de climatisation, moteur d’atelier.
L’onduleur sans transformateur, lui, dispose d’une réserve thermique plus limitée. En effet, son électronique compacte sature plus vite. Ainsi, pour une même charge moteur, il faudra souvent surdimensionner un modèle HF. De plus, le transformateur agit comme un tampon face aux surtensions et aux foudroiements, ce qui renforce la durée de vie en environnement difficile.
Pour les charges inductives et les sites isolés exigeants, la puissance de pointe et la robustesse du transformateur restent décisives. C'est l'architecture des onduleurs-chargeurs off-grid endurants.
Le bilan matériel est sans appel. D’abord, le noyau de cuivre et de fer du transformateur pèse lourd : un onduleur basse fréquence est souvent deux à trois fois plus massif qu’un modèle HF de même puissance. Ensuite, ce volume complique l’installation murale et augmente les frais de transport.
Côté budget, l’onduleur sans transformateur est plus économique à fabriquer, donc à l’achat. Toutefois, ce coût initial doit s’analyser sur la durée de vie complète. En effet, un transformateur bien dimensionné vieillit lentement, là où une électronique HF très sollicitée peut nécessiter un remplacement plus précoce.
Sur le poids, l'encombrement et le prix d'achat, le sans transformateur l'emporte nettement. Un atout pour le résidentiel, le nomade (van, bateau) et les budgets serrés.
En résumé, voici la synthèse des sept critères. Aucune architecture ne gagne sur tous les plans : le bon choix dépend de l’usage visé.
| Critère | Avec transformateur (BF) | Sans transformateur (HF) |
|---|---|---|
| Isolation galvanique | ✔ Oui (sécurité intrinsèque) | ✘ Non |
| Courant de fuite | ≈ 0 mA | 38–39 mA (pont complet) |
| Conformité RCD (TT, 30 mA) | Sans contrainte | Classe de DDR à étudier |
| Rendement crête | 92–95 % | 96–98 % |
| Puissance de pointe | 2–3× nominal | Limitée |
| Charges moteur / inductives | Excellente | Moyenne |
| Poids & encombrement | Élevés | Faibles |
| Coût d'achat | Plus élevé | Plus bas |
| Robustesse / surtensions | Élevée | Moyenne |
Pour conclure, voici notre grille de décision d’ingénieur. D’abord, privilégiez l’onduleur à transformateur si votre site est isolé, comporte des charges moteur (pompage, froid, outillage), se trouve en environnement humide ou marin, ou si la tranquillité réglementaire prime. Ensuite, orientez-vous vers le sans transformateur pour une installation résidentielle d’autoconsommation, un usage nomade où le poids compte, ou un budget contraint avec des charges purement résistives et électroniques.
Enfin, dans tous les cas, vérifiez la topologie réelle et la classe de DDR compatible. En effet, un bon onduleur sans transformateur (H5 ou HERIC) bien associé à un différentiel adapté reste parfaitement sûr et conforme. Chez Perma Batteries, nous dimensionnons cet arbitrage projet par projet.
| Critère | Avec transformateur (BF) | Sans transformateur (HF) |
|---|---|---|
| Isolation galvanique | ✔ Oui (sécurité intrinsèque) | ✘ Non |
| Courant de fuite vers la terre | ≈ 0 mA | 38–39 mA (pont complet) |
| Conformité RCD (réseau TT, 30 mA) | Sans contrainte | Classe de DDR à étudier |
| Rendement crête | 92–95 % | 96–98 % |
| Puissance de pointe (surge) | 2–3× nominal | Limitée |
| Charges moteur / inductives | Excellente | Moyenne |
| Poids & encombrement | Élevés | Faibles |
| Coût d'achat | Plus élevé | Plus bas |
| Robustesse / surtensions | Élevée | Moyenne |
Tout part d’un problème simple. Une batterie ne sait produire que du courant continu (DC) : une tension figée, par exemple 48 volts, qui pousse toujours dans le même sens. Or vos appareils réclament du courant alternatif (AC) à 230 volts : une tension qui ondule et change de sens 100 fois par seconde, à la fréquence de 50 Hz. Tout le travail de l’onduleur consiste à transformer cette tension figée en une belle vague régulière.
Pour y parvenir, l’onduleur utilise des interrupteurs électroniques ultra-rapides : les MOSFET. Et il s’y prend en trois temps.
La batterie fournit du continu : 48 V constants, toujours dans le même sens.
Quatre MOSFET en pont en H envoient le courant tantôt dans un sens, tantôt dans l’autre, des milliers de fois par seconde.
Une bobine de filtrage transforme ces impulsions en une sinusoïde propre à 50 Hz.
Mais basculer ne suffit pas : on obtiendrait un alternatif grossier, en marches d’escalier. Alors l’onduleur dose la durée de chaque impulsion à très haute cadence : c’est la modulation de largeur d’impulsion (PWM).
À partir de là, les deux architectures divergent.
🔌 Avec transformateur · basse fréquence
Le pont en H fabrique de l’alternatif à 50 Hz, encore basse tension. Un gros transformateur 50 Hz l’élève à 230 V et, par simple couplage magnétique, isole physiquement la batterie du réseau. Lourd et encombrant, mais robuste et sûr.
⚡ Sans transformateur · haute fréquence
On élève d’abord la tension en découpant à des dizaines de kHz (le composant magnétique devient minuscule), puis un second pont de MOSFET redécoupe le tout en 50 Hz. Résultat : plus léger et plus efficace… mais batterie et réseau partagent une référence commune.
« Sans transformateur » ne veut pas dire « zéro transformateur ». Il n’y a simplement plus de gros transformateur 50 Hz d’isolation. La vraie différence, c’est l’isolation galvanique : présente d’un côté, absente de l’autre.
Non, à condition d’être bien conçu et protégé. Sans transformateur, l’onduleur n’a pas d’isolation galvanique, mais une topologie maîtrisée (H5, HERIC) maintient le courant de fuite sous le seuil réglementaire. Un dispositif différentiel de classe adaptée assure ensuite la protection des personnes.
Parce que le courant de fuite capacitif peut approcher 30 mA, surtout par temps humide quand la résistance de terre baisse. Ce courant augmente avec la puissance (environ 1 à 2 mA par kVA). Une classe de DDR inadaptée ou un onduleur à fort courant de fuite provoque alors des coupures intempestives.
Oui, légèrement. Les pertes fer et cuivre du transformateur 50 Hz abaissent le rendement crête de quelques points et augmentent la consommation à vide. En contrepartie, il offre l’isolation galvanique et une forte puissance de pointe.
Privilégiez un onduleur batterie à transformateur (basse fréquence). Sa réserve magnétique délivre 2 à 3 fois la puissance nominale pendant quelques secondes, ce qui couvre le pic de démarrage des charges inductives.
La VDE 0126-1-1 limite le courant de fuite à 300 mA pour les onduleurs raccordés réseau. En France, la NF C 15-100 impose un dispositif différentiel 30 mA en régime de neutre TT, et la classe de DDR est définie selon l’IEC 60755.
