Un dispositif solaire MPPT force en permanence un champ photovoltaïque à travailler à sa tension optimale. En effet, un panneau ne délivre sa puissance maximale qu’à une tension précise. Or cette tension bouge sans arrêt. Elle suit l’ensoleillement et, surtout, la température de cellule. Sans suivi actif, l’installation travaille donc à côté de son optimum toute la journée.
Le MPPT (Maximum Power Point Tracking) corrige ce défaut. Concrètement, un convertisseur DC-DC transforme la tension excédentaire du champ en courant supplémentaire vers la batterie ou vers l’onduleur. Par conséquent, le rendement panneau solaire exploité grimpe fortement. Selon les conditions, le gain va d’environ 8 % par forte chaleur à 30 % par temps froid.
Cet article détaille d’abord la physique du point de puissance maximale. Ensuite, il compare les algorithmes de tracking point puissance maximale. Puis il tranche le débat MPPT vs PWM. Enfin, il donne la méthode de dimensionnement que nous appliquons chez Perma Batteries.
Le sigle MPPT signifie Maximum Power Point Tracking, soit « suivi du point de puissance maximale ». Il ne désigne ni une marque, ni un boîtier obligatoire. Il s’agit avant tout d’une technique de commande. Celle-ci est embarquée dans un régulateur de charge ou dans un onduleur.
Chaque module photovoltaïque possède une caractéristique courant–tension, dite courbe I–V. À tension nulle, le module débite son courant de court-circuit Isc, mais sans aucune puissance. À l’inverse, à vide, il affiche sa tension Voc et un courant nul. Entre ces deux extrêmes existe un point unique où le produit tension × courant atteint son maximum.
Ce point s’exprime par une formule simple : Pmax = Vmpp × Impp. Sur une fiche technique, Vmpp apparaît souvent sous le nom Vmp ou tension de puissance crête. Toute la difficulté tient en une phrase : ce point n’est jamais fixe.
Un module « 12 V nominal » affiche typiquement une Vmp d’environ 17 V à 25 °C de température de cellule. Par forte chaleur, elle descend vers 15 V. Par matinée froide, elle monte vers 18 V. Un système à tension figée n’a donc raison que deux fois par jour, et par hasard.
Deux grandeurs pilotent le déplacement du point de puissance maximale. D’abord, l’irradiance agit principalement sur le courant. Ensuite, la température de cellule agit sur la tension, et de manière bien plus marquée. Le coefficient de température en tension d’un module silicium se situe généralement entre −0,28 % et −0,35 % par °C.
D’autres facteurs interviennent également. L’ombrage partiel crée des maxima locaux sur la courbe de puissance. L’empoussièrement, le vieillissement et les tolérances de fabrication introduisent des écarts entre modules. Enfin, la résistance des câbles ajoute une chute de tension qui déplace le point de travail vu par le régulateur. Par conséquent, un suivi statique n’a aucune chance de rester optimal.
| Condition | Effet sur le module | Conséquence pour le MPPT |
|---|---|---|
| Froid vif et ciel clair | Vmp et Voc augmentent | Gain maximal, mais risque de surtension |
| Forte chaleur estivale | Vmp chute nettement | Gain réduit, marge de tension confortable |
| Ciel voilé ou nuages défilants | Irradiance instable | Le tracking doit être rapide et stable |
| Ombrage partiel | Plusieurs maxima locaux | Le tracker doit viser le maximum global |
Un régulateur MPPT associe deux briques. La première est un convertisseur DC-DC de puissance. La seconde est un microcontrôleur qui exécute l’algorithme de recherche. L’analogie la plus juste reste celle de la boîte de vitesses. Un panneau qui travaille à la mauvaise tension ressemble à un moteur bloqué sur le mauvais rapport.
Le convertisseur adapte la tension du champ à celle du bus batterie. Deux topologies dominent. Le convertisseur buck abaisse la tension : la tension PV d’entrée y dépasse la tension batterie. Le convertisseur boost l’élève : la tension PV y reste inférieure à la tension batterie. En pratique, un bus de 48 V ou moins fonctionne le plus souvent en buck. Au-delà, l’architecture boost devient pertinente.
Le principe énergétique est simple. La puissance entrante égale la puissance sortante, aux pertes près. Ainsi, la tension baisse et le courant monte. C’est exactement là que se crée le gain : la tension excédentaire, jusqu’ici perdue, ressort en ampères utiles vers la batterie.
Ce point mérite d’être souligné. Un module résidentiel 60 ou 72 cellules affiche une Vmp comprise entre 31 et 41 V environ. Relié directement à une batterie 12 V, il perdrait donc la majeure partie de son potentiel. C’est la raison numéro un de la généralisation du MPPT.
Le tracking point puissance maximale repose sur une famille d’algorithmes bien identifiés. Tous poursuivent le même objectif. Toutefois, ils ne se valent ni en précision, ni en coût de calcul. Le tableau ci-dessous synthétise les huit approches que l’on rencontre en photovoltaïque.
| Algorithme | Principe | Points forts | Limites / usage |
|---|---|---|---|
| Perturb & Observe (P&O) | Petite variation de tension, puis mesure de la puissance | Simple, robuste, très répandu | Oscille autour du point ; peut se tromper de sens si l’irradiance varie vite |
| Conductance incrémentale | Recherche de dP/dV = 0 par comparaison des conductances | Distingue variation météo et dérive réelle | Plus de calcul ; standard des onduleurs hybrides |
| Tension à vide fractionnaire | Estime Vmpp comme une fraction de Voc | Très peu de ressources | Exige une déconnexion brève pour mesurer Voc |
| Courant de court-circuit fractionnaire | Même logique appliquée à Isc | Bon marché | Réservé aux irradiances stables |
| Logique floue | Règles linguistiques et fonctions d’appartenance | Excellente gestion des non-linéarités | Paramétrage expert ; toitures tertiaires |
| Réseaux de neurones (ANN) | Modèle appris à partir de T°, irradiance, U et I | Quasi aucune oscillation, réponse immédiate | Modèle à entraîner ; électronique plus coûteuse |
| Algorithme génétique | Convergence itérative par sélection | Bon comportement sous ombrage partiel | Charge de calcul importante |
| Optimisation par essaims (PSO) | Exploration collective de la courbe de puissance | Recherche efficace du maximum global | Grandes centrales, ombrages irréguliers |
En résidentiel et en petit tertiaire, P&O et conductance incrémentale couvrent l’immense majorité des besoins. Les méthodes prédictives se justifient surtout sur des champs complexes.
Entre deux régulateurs corrects, l’algorithme pèse moins lourd que le dimensionnement. Un excellent tracker mal dimensionné perd bien plus qu’un P&O correctement configuré. Autrement dit, la conception du champ prime sur le choix de la mathématique embarquée.
Un régulateur MPPT moderne convertit avec un rendement d’environ 93 à 98 %. Les meilleurs onduleurs annoncent même des pointes proches de 98,5 %. Les pertes existent donc bel et bien. Cependant, elles restent très inférieures à l’énergie récupérée.
La cadence compte tout autant. Un bon tracker échantillonne tension et courant plusieurs fois par seconde. Ainsi, il suit un passage nuageux sans décrocher. En revanche, un balayage trop lent laisse le champ hors optimum pendant de longues secondes. Sur une journée de ciel changeant, ces secondes finissent par se voir sur le compteur.

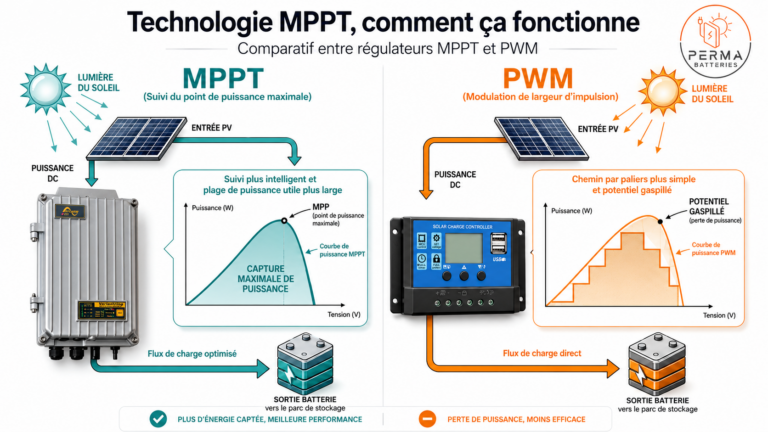

Le débat MPPT vs PWM se règle par la physique. Un régulateur PWM se comporte comme un interrupteur rapide entre le champ et la batterie. Lorsqu’il conduit, il tire le panneau à la tension de la batterie. Toute tension disponible au-dessus de ce niveau est donc simplement abandonnée. Le MPPT, lui, laisse le panneau travailler à sa propre tension optimale, puis convertit l’excédent en courant.
Le plafond théorique diffère en conséquence. Celui du PWM correspond au courant du panneau à la tension batterie. Celui du MPPT correspond à la puissance du panneau. Ces deux plafonds ne coïncident que si la Vmp tombe pile sur la tension batterie. Avec les modules actuels, cette coïncidence n’arrive pratiquement jamais.
| Condition d’exploitation | Avantage MPPT sur PWM | Lecture terrain |
|---|---|---|
| Froid, sous 10 °C | +20 à 30 % | La Vmp monte, l’écart avec la batterie se creuse |
| Tempéré, 10 à 25 °C | +15 % environ | Régime le plus fréquent en France métropolitaine |
| Chaud, au-delà de 30 °C | +8 à 12 % | La Vmp s’affaisse, le gain se resserre |
| Panneau apparié, chaud, batterie pleine | Proche de zéro | Cas d’école défavorable au MPPT |
| Module 60 cellules sur bus 12 V | Écart très important | Le MPPT devient indispensable |
Ordres de grandeur constatés en exploitation. Le gain dépend du champ, du climat et du profil de charge.
Un détail mérite attention. Le gain culmine par temps froid, c’est-à-dire en hiver. Or l’hiver correspond aussi au pic de consommation de la plupart des foyers. Ainsi, la technologie MPPT donne le meilleur d’elle-même au moment où l’installation en a le plus besoin. C’est un argument décisif en site isolé de montagne.
Faut-il pour autant condamner le PWM ? Non, mais son périmètre s’est réduit. Il reste défendable pour une maintenance de batterie, un portail, une remorque ou un petit module 36 cellules en climat chaud. Dès 200 à 300 W de champ, en revanche, le MPPT s’amortit rapidement.
La question revient sans cesse en avant-vente : mon matériel possède-t-il déjà un MPPT ? La vérification physique est immédiate. Si l’appareil dispose d’entrées PV en courant continu, alors il embarque un tracker. Aucun équipement moderne n’accepte du continu brut sans le suivre. À l’inverse, un appareil limité aux bornes batterie, réseau et sorties AC n’en possède pas.
| Type d’équipement | MPPT intégré ? | Nombre de trackers | Exemples |
|---|---|---|---|
| Régulateur MPPT autonome | Oui, c’est sa fonction | 1 en général | Victron SmartSolar, MidNite Classic, Studer VarioTrack |
| Onduleur hybride tout-en-un | Oui, intégré | 2 à 3 le plus souvent | SIGENERGY SigenStor, DEYE, XESS |
| Onduleur-chargeur sans entrée PV | Non — point souvent ignoré | 0 | Victron MultiPlus et Quattro, Studer Xtender |
| Onduleur réseau string | Oui, intégré | 1 à 3 | Onduleurs de toiture raccordés au réseau |
| Micro-onduleur | Oui, un par unité | 1 par module ou par entrée | Micro-onduleurs de toiture résidentielle |
| Optimiseur DC | Oui, mais délocalisé | 1 par module | Optimiseurs posés derrière chaque panneau |
Un onduleur-chargeur sans entrée PV impose un régulateur MPPT séparé ou un couplage AC. C’est l’erreur de conception la plus fréquente sur les architectures Victron et Studer.
La règle tient en une phrase. Il faut un tracker indépendant par groupe de modules susceptible de produire différemment d’un autre groupe. Cette différence peut venir de l’orientation, de l’inclinaison, du masque d’ombrage, du modèle de module ou du type de pose.
Le raisonnement est électrique. Les modules d’une chaîne sont en série, donc traversés par le même courant, et l’ensemble est piloté à une seule tension de fonctionnement. Une chaîne est/ouest suivie par un unique tracker impose donc un compromis permanent. En conséquence, les deux moitiés produisent moins que leur potentiel.
| Configuration de champ | Trackers nécessaires |
|---|---|
| Un seul pan de toiture, sans masque | 1 |
| Toiture est + toiture ouest | 2 |
| Toiture sud + champ au sol | 2 |
| Trois pans, ou deux pans dont un ombragé | 3 |
| Un pan aujourd’hui, extension prévue sous 2 ans | 2 — achetez la marge |
Deux entrées PV ne signifient pas deux MPPT. Certains onduleurs proposent plusieurs connecteurs qui partagent le même tracker. Dans ce cas, une chaîne ombragée entraîne l’autre hors de son point optimal. Vérifiez donc le nombre de trackers indépendants, pas le nombre de connecteurs.
Deux architectures poussent le suivi au niveau du module. Le micro-onduleur convertit en alternatif directement sous le panneau, avec son propre tracker. L’optimiseur DC, lui, reste en continu : il réalise le suivi par module, tandis qu’un onduleur central assure la conversion.
Ces solutions traitent efficacement les toitures complexes et les masques persistants. Toutefois, elles multiplient l’électronique en toiture, donc les points de défaillance potentiels, dans un environnement thermique sévère. De plus, avec un stockage, le couplage AC impose une conversion supplémentaire pour charger la batterie. C’est précisément pourquoi les architectures hybrides couplées en continu reprennent du terrain dès qu’une batterie entre dans le projet.
Le dimensionnement d’un régulateur MPPT repose sur deux nombres. Le premier fixe la puissance récoltée. Le second décide si l’appareil survit à sa première gelée. Les deux se calculent en amont, jamais après l’achat.
Chaque régulateur affiche une tension PV d’entrée maximale : 150 V, 250 V, 600 V, selon les modèles. Ce plafond ne se négocie pas. Un dépassement détruit l’électronique, souvent instantanément, et généralement hors garantie.
Le calcul doit donc partir de la tension à vide Voc, corrigée à la température la plus basse du site. Pas la Voc de l’étiquette, mesurée à 25 °C. En effet, la tension monte quand la température descend, à raison d’environ 0,28 à 0,35 % par °C. Une chaîne à 130 V un après-midi doux peut ainsi dépasser 150 V un matin clair à −5 °C.
Une précision s’impose pour nos chantiers en PACA. Le critère n’est pas la moyenne des minimales, mais bien le record de froid du site. Entre le littoral varois et un refuge d’altitude, l’écart de Voc calculée change complètement la longueur de chaîne admissible.
Vocfroid = VocSTC × [1 + β × (Tmin − 25)], avec β le coefficient de température en tension du module. Multipliez ensuite par le nombre de modules en série, puis comparez au plafond du régulateur. Gardez enfin une marge de sécurité.
Le second calcul porte sur le courant de sortie. La méthode reste simple : divisez la puissance crête du champ par la tension nominale du parc batterie. Ajoutez ensuite environ 25 % de marge. Cette marge couvre les pointes d’irradiance par ciel clair et froid, avec réflexion, qui dépassent brièvement la puissance STC.
| Champ PV | Bus batterie | Courant calculé | Régulateur à retenir |
|---|---|---|---|
| 1 200 W | 24 V | 50 A | 60 A |
| 800 W | 12 V | 67 A | 80 A |
| 3 000 W | 48 V | 63 A | 80 A |
| 6 000 W | 48 V | 125 A | 2 × 80 A ou hybride multi-MPPT |
Ce tableau illustre un point décisif. Un bus 12 V exige très vite des régulateurs énormément dimensionnés, donc coûteux. C’est l’argument principal en faveur du 24 V, et surtout du 48 V, dès qu’un projet dépasse quelques centaines de watts. Le câblage y gagne également en section et en pertes.
Le MPPT autorise par ailleurs une liberté précieuse. Il accepte une tension de champ très supérieure à celle du parc. Ainsi, un champ éloigné peut être câblé en haute tension, puis converti près des batteries. Par conséquent, la section de câble diminue fortement, à pertes constantes.
Sur-dimensionner le champ de 10 à 20 % par rapport au régulateur constitue une pratique courante. L’objectif consiste à élargir la plage horaire de production utile. En effet, le champ atteint alors plus tôt la puissance nominale du tracker, puis la maintient plus longtemps. L’écrêtage de midi reste marginal à l’échelle de l’année.
Cette stratégie s’avère particulièrement rentable en site isolé. En hiver, le champ surdimensionné recharge le parc malgré un ensoleillement faible. Toutefois, la limite de tension d’entrée reste absolue : la suroccupation joue sur la puissance, jamais sur la Voc à froid.
Voici l’idée reçue la plus tenace du secteur. Le MPPT ne supprime pas les pertes d’ombrage. Il localise le meilleur point de fonctionnement disponible, rien de plus. Si une branche couvre un tiers du champ, le tracker trouvera fidèlement le maximum d’une courbe… devenue plus basse.
L’apport réel du MPPT sous ombrage est plus subtil. Une chaîne partiellement ombrée présente une courbe de puissance bosselée, avec plusieurs maxima locaux. Un bon algorithme balaie alors la plage pour viser le maximum global, au lieu de se figer sur un pic secondaire. Ce gain existe, mais il reste marginal face à la perte d’ombrage elle-même.
| Ce qui réduit réellement les pertes d’ombrage | Effet |
|---|---|
| Implantation du champ hors des masques | Suppression de la cause |
| Modules à diodes bypass et demi-cellules | Contournement de la zone ombrée |
| Regroupement par chaîne homogène de masque | Isolation du problème |
| Trackers multiples ou suivi par module | Le groupe ombré n’entraîne plus les autres |
| Changement de régulateur seul | Aucun effet notable |
La conclusion pratique est nette. L’ombrage relève de l’architecture du champ. Le MPPT relève de l’optimisation en tension. Ces deux sujets se traitent à des niveaux différents du système. Les confondre conduit à acheter du matériel coûteux pour un problème de calepinage.
