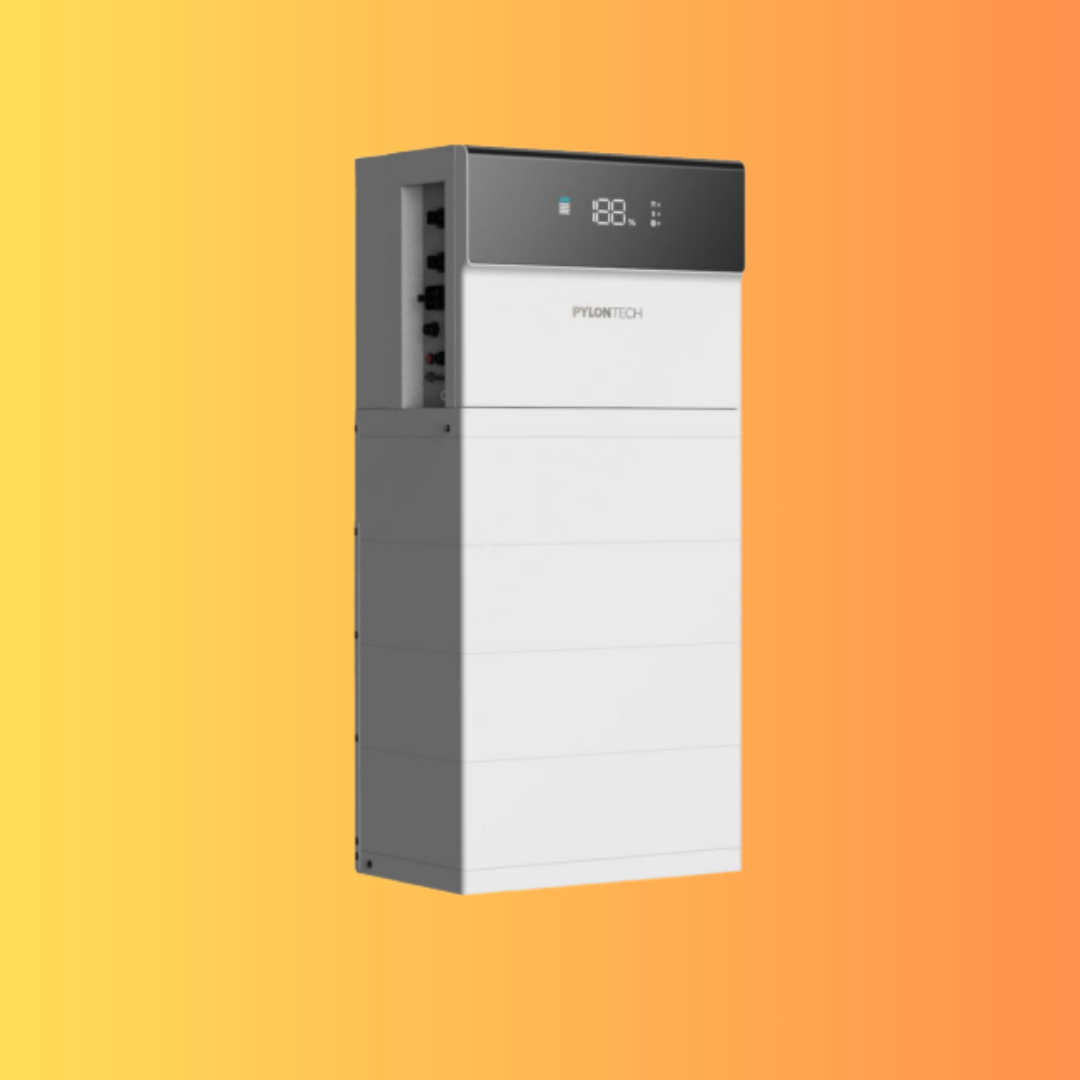

Pylontech Force H3X : le stockage solaire hybride tout-en-un
Onduleur hybride monophasé ou triphasén 3,6 à 15 kW + batteries LFP empilables · 5,12 à 20,48 kWh — Garantie 10 ans, IP65
Le Pylontech Force H3X en un coup d’œil
| Type | Système de stockage hybride tout-en-un (onduleur + batteries LFP) |
| Gamme de puissance | 4 modèles monophasés de 3,6 à 8 kW et triphasé jusqu'à 15 kW |
| Capacité | 5,12 à 20,48 kWh (1 à 4 modules FH10050) |
| Chimie | LFP (LiFePO4) — profondeur de décharge 95 % |
| Back-up | intégré — bascule on/off-grid en 10 ms |
| Champ PV max. | jusqu’à 12,8 kWc — MPPT 80–550 V |
| Modes | P0 IA / P1 autoconso / P2 back-up / P3 injection / P4 off-grid |
| Protection | IP65 — -10 à +55 °C — silencieux < 30 dB |
| Communication | Wi-Fi / LAN / Bluetooth |
| Garantie | 10 ans (système connecté) |
Le Pylontech Force H3X est un système de stockage d’énergie hybride tout-en-un. En effet, il réunit l’onduleur hybride, le contrôleur de puissance et les batteries LFP dans une seule colonne. Ainsi, plus besoin de coffret de jonction ni de câblage DC entre onduleur et batterie. De cette façon, l’installation se résume à empiler les modules.
« Le Pylontech Force H3X est, selon nous, l’un des systèmes hybrides résidentiels les plus aboutis. Onduleur, contrôleur et batteries LFP dans une seule colonne empilable, sans câblage DC, avec un back-up qui bascule en 10 ms et un mode intelligent piloté par IA. Certifié IP65 et garanti 10 ans système complet, c’est à nos yeux le tout-en-un monophasé de référence. »
— Julien, Perma Batteries
Le Pylontech Force H3X, le stockage hybride enfin simplifié
La gamme monophasée couvre quatre puissances : 3,6, 5, 6 et 8 kW. Ensuite, la capacité s’ajuste de 5,12 à 20,48 kWh grâce aux modules FH10050 empilables. Par conséquent, le système suit l’évolution de vos besoins. De plus, la puissance elle-même reste évolutive après la pose, via un service Pylontech.
Le Force H3X repose sur la chimie LFP (lithium fer phosphate), réputée pour sa sécurité et sa longévité. Par ailleurs, son indice IP65 autorise une pose en intérieur comme en extérieur. Enfin, Pylontech garantit l’ensemble 10 ans, avec un débit garanti de 3,0 MWh par kWh de capacité nominale.
💡 Ce que ça change pour vous
Une architecture haute tension empilable, sans câblage DC
Le Pylontech Force H3X adopte une architecture haute tension modulaire. D’abord, chaque module FH10050 délivre 102,4 V pour 5,12 kWh. Ensuite, les modules s’empilent et se connectent en série, jusqu’à 409,6 V nominal avec quatre modules. Par conséquent, les courants restent faibles et les pertes limitées.

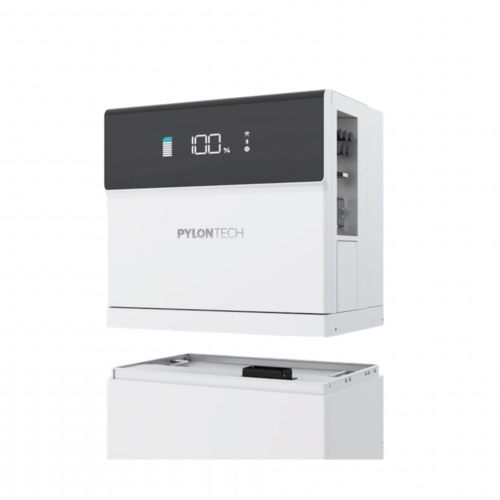

Le contrôleur de puissance vient coiffer la pile de batteries. En effet, les connecteurs internes s’alignent automatiquement lors de l’empilage. Ainsi, aucun câble DC n’est à tirer entre l’onduleur et le stockage. Toutefois, un module pèse 39 kg : la manutention à deux personnes reste indispensable.
Gestion intelligente de l’énergie du Pylontech Force H3X
Le Pylontech Force H3X pilote votre énergie de façon autonome. D’abord, le mode autoconsommation P1 reste le mode par défaut. En effet, l’énergie solaire alimente d’abord vos charges, puis la batterie, et enfin le réseau. De cette façon, vous maximisez l’usage de votre production.
Par ailleurs, le pilotage horaire autorise quatre plages de charge/décharge programmables. Or, cette fonction devient précieuse avec un abonnement heures pleines / heures creuses.
Enfin, un relais pompe à chaleur (250 V / 10 A) est intégré au contrôleur. C’est pourquoi le Pylontech Force H3X peut déclencher votre PAC lorsque le surplus solaire le permet, directement depuis l’application.
❓ Comment fonctionne le mode intelligent P0 ?
Back-up et off-grid : le Pylontech Force H3X sécurise votre alimentation
Le Pylontech Force H3X intègre nativement une sortie back-up. D’abord, vous y raccordez vos circuits critiques : réfrigérateur, chaudière, éclairage, box internet. Ensuite, en cas de coupure réseau, la bascule s’effectue en 10 ms. Ainsi, vos équipements sensibles ne voient même pas l’interruption.
La puissance de secours suit la puissance nominale du modèle. De plus, une surcharge de 120 % est tolérée pendant 60 secondes. Par exemple, le modèle 8 kW encaisse 9 600 VA en pointe. Par conséquent, les démarrages de moteurs et de pompes passent sans broncher.
Le démarrage sans réseau est également prévu. En effet, un bouton de black-start permet de lancer le système sur batterie seule, sans PV ni réseau. Par ailleurs, une entrée EPO (arrêt d’urgence) coupe toute la puissance via un simple contact externe.
🛡️ Sécurité électrique complète
Les cinq modes de fonctionnement du Pylontech Force H3X
Le Pylontech Force H3X propose cinq modes de fonctionnement, sélectionnables depuis l’application. Voici les principaux :
- Mode intelligent dynamique (P0). l’IA apprend pendant 30 jours. Ensuite, elle arbitre achat, vente et stockage pour minimiser vos coûts.
- Autoconsommation (P1). le solaire alimente d’abord vos charges. Puis le surplus charge la batterie. Enfin, le reste part au réseau.
- Back-up (P2). la batterie se maintient chargée en priorité, au besoin depuis le réseau. Ainsi, vous restez prêt en cas de coupure.
- Injection prioritaire (P3). l’énergie part d’abord au réseau. Par conséquent, ce mode convient lorsque le tarif de revente est élevé.
- Off-grid complet (P4). le système se déconnecte du réseau. De cette façon, il alimente vos charges en autonomie totale, jusqu’au SOC limite.
Où le Pylontech Force H3X est-il le plus pertinent ?
D’abord, le Pylontech Force H3X vise les installations monophasées exigeantes. Ensuite, sa modularité lui permet de couvrir des profils très variés. C’est pourquoi il trouve sa place dans les situations suivantes :
- Autoconsommation résidentielle : maison monophasée avec 3 à 13 kWc de panneaux.
- Zones à coupures fréquentes : back-up 10 ms sur circuits critiques.
- Sites isolés : mode P4 full off-grid avec black-start sur batterie.
- Maisons équipées d’une PAC : relais de pilotage intégré 250 V / 10 A.
- Petit tertiaire monophasé : jusqu’à 8 kW et 20,48 kWh par colonne.
- Besoins supérieurs : parallélisation possible jusqu’à 6 systèmes.
Quelle configuration du Pylontech Force H3X choisir ?
Le choix d’une configuration reste simple. D’abord, déterminez la puissance selon vos charges à secourir et votre production. Ensuite, dimensionnez la capacité selon votre consommation nocturne et votre besoin d’autonomie. De cette façon, chaque modèle FH3X se décline avec 1 à 4 modules batterie.
Toutefois, un point mérite votre attention. En effet, la puissance de charge/décharge batterie est limitée à 2,5 kW avec un seul module. Par conséquent, nous recommandons au moins deux modules dès le modèle 5 kW. Ainsi, la batterie exploite la pleine puissance de l’onduleur.
Enfin, la puissance PV admissible dépasse largement la puissance AC. Par exemple, le modèle 8 kW accepte jusqu’à 12,8 kWc de panneaux sur trois MPPT. Grâce à ce surdimensionnement, la production reste élevée même en hiver ou par ciel voilé.
| FH3X-3.6K-HY-1P | 3,6 kW AC — PV max 5,7 kWc, 2 MPPT — back-up 3 600 VA (pointe 4 320 VA / 60 s) |
| FH3X-5K-HY-1P | 5 kW AC — PV max 8 kWc, 2 MPPT — back-up 5 000 VA (pointe 6 000 VA / 60 s) |
| FH3X-6K-HY-1P | 6 kW AC — PV max 9,6 kWc, 2 MPPT — back-up 6 000 VA (pointe 7 200 VA / 60 s) |
| FH3X-8K-HY-1P | 8 kW AC — PV max 12,8 kWc, 3 MPPT — back-up 8 000 VA (pointe 9 600 VA / 60 s) |
| Capacités (tous modèles) | 5,12 / 10,24 / 15,36 / 20,48 kWh — 1 à 4 modules FH10050 empilables |
Une garantie de 10 ans, adossée à des engagements chiffrés
D’abord, Pylontech garantit le Force H3X 10 ans à compter de l’installation (ou 6 mois après fabrication). En effet, la garantie couvre l’onduleur hybride comme les modules batterie FH10050, sur le territoire de l’Union européenne et du Royaume-Uni.
Ensuite, la performance est chiffrée. Par exemple, le débit garanti atteint 3,0 MWh par kWh de capacité nominale (à ≤0,5C). De plus, la capacité minimale garantie est de 70 % de l’énergie nominale pendant toute la période, avec une garantie de valeur temporelle basée sur 80 % de capacité utile en dépréciation linéaire sur 10 ans.
Enfin, un point essentiel : le système doit être connecté au cloud Pylontech. Or, sans connexion réseau, la garantie est ramenée à 5 ans. C’est pourquoi nous configurons systématiquement la supervision lors de la mise en service. Demandez votre devis personnalisé pour dimensionner votre colonne.
Pourquoi choisir le Pylontech Force H3X ?
- Tout-en-un : onduleur hybride + batteries LFP empilables, sans câblage DC.
- 4 puissances monophasées : 3,6 / 5 / 6 / 8 kW, évolutives après la pose.
- Capacité modulaire : 5,12 à 20,48 kWh (1 à 4 modules FH10050).
- Back-up intégré : bascule on/off-grid en 10 ms pour vos circuits critiques.
- IP65 : pose intérieure ou extérieure, de -10 à +55 °C.
- Mode intelligent P0 : optimisation par IA selon prix, météo et habitudes.
- Sécurité renforcée : AFCI, parafoudre type II, anti-îlotage, arrêt d’urgence EPO.
- Garantie 10 ans : sur système connecté, débit garanti 3,0 MWh/kWh.
Pylontech Force H3X vs onduleur et batterie séparés
| Critère | Pylontech Force H3X | Onduleur + batterie séparés |
|---|---|---|
| Architecture | Colonne tout-en-un : onduleur hybride + batteries empilées | Onduleur mural + batterie séparée à câbler |
| Installation | Empilage des modules, sans câblage DC interne | Câblage DC onduleur-batterie à réaliser sur site |
| Évolutivité | +5,12 kWh par module, puissance évolutive jusqu’à 8 kW | Remplacement ou ajout de matériel souvent nécessaire |
| Back-up | Intégré, bascule on/off-grid en 10 ms | Souvent en option, via boîtier de transfert externe |
| Environnement | IP65 : pose intérieure ou extérieure, -10 à +55 °C | Souvent limité à une pose intérieure |
| Garantie | 10 ans sur le système complet (onduleur + batteries) | Garanties séparées onduleur / batterie |
Spécifications techniques du Pylontech Force H3X
| Puissances nominales AC | 3,6 / 5 / 6 / 8 kW — monophasé 230 V |
| Capacité de stockage | 5,12 à 20,48 kWh (1 à 4 modules FH10050) |
| Chimie batterie | Lithium fer phosphate (LFP) — profondeur de décharge 95 % |
| Tension batterie nominale | 102,4 à 409,6 V DC selon le nombre de modules |
| Puissance PV maximale | 5,7 / 8 / 9,6 / 12,8 kWc selon modèle |
| Entrée PV | 600 V max — MPPT 80–550 V — 2 MPPT (3 sur 8 kW), 16 A par MPPT |
| Back-up | Bascule on/off-grid en 10 ms — pointe 120 % pendant 60 s |
| Rendement | 98 % max — 97,5 % européen |
| Protections | AFCI, parafoudre type II, anti-îlotage, RCMU, EPO |
| Communication | Wi-Fi, LAN, Bluetooth — applications Pylontech / PylontechPro |
| Indice de protection | IP65 — intérieur ou extérieur |
| Température de fonctionnement | -10 à +55 °C — refroidissement passif < 30 dB |
| Dimensions (L×P) | 540 × 350 mm — hauteur 665 à 1 175 mm (1 à 4 modules) |
| Poids | 77 à 194 kg selon configuration — module batterie : 39 kg |
| Parallélisation | Jusqu’à 6 systèmes en parallèle |
| Certifications | CE, TÜV SÜD — IEC 62619, IEC 62109-1/-2, VDE-AR-E 2510-50, UN38.3 |
| Garantie | 10 ans (système connecté) — débit 3,0 MWh/kWh — capacité min. 70 % |
FAQ — Pylontech Force H3X
Qu’est-ce que le Pylontech Force H3X ?
Quelle capacité offre le Pylontech Force H3X ?
Le Pylontech Force H3X assure-t-il le back-up ?
Le Pylontech Force H3X fonctionne-t-il en off-grid ?
Quelle est la garantie du Pylontech Force H3X ?
Documentation du Pylontech Force H3X
| Poids | 150 kg |
|---|---|
| Puissance onduleur (kVA) | 3.6, 5, 10, 12, 15 |
| Variante | Monophasé, Triphasé |
| Capacité batterie (kWH) | 10, 15, 20, 25 |
